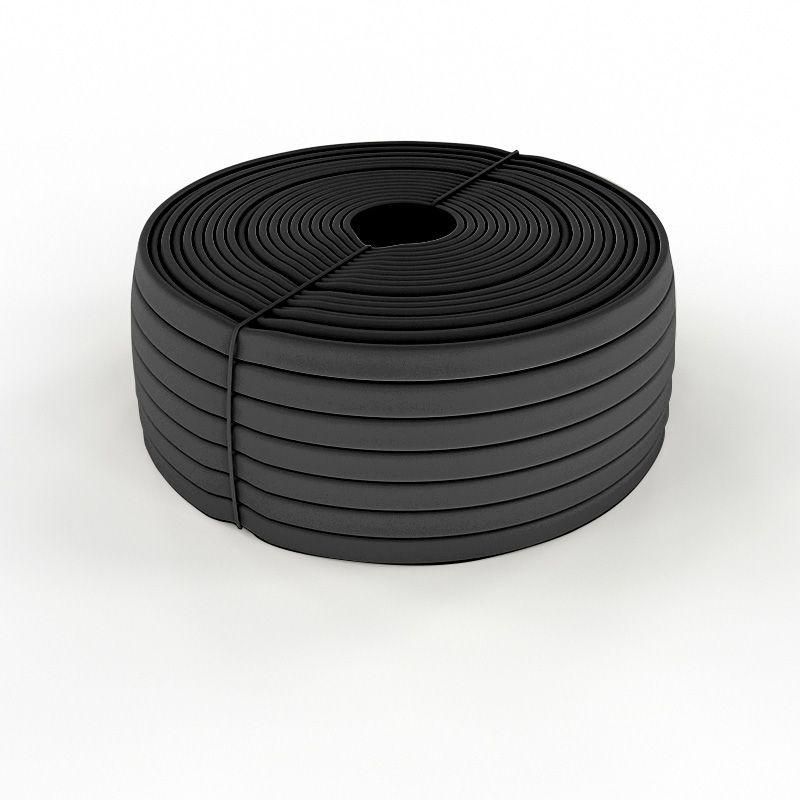

Трубка кембрик ТВ-40 ПВХ черный, 8 мм | 49-5008-1 Rexant MEET

Трубка кембрик ТВ-40 ПВХ черная, диаметр 8 мм от Rexant — это изолирующая трубка из ПВХ, предназначенная для защиты и маркировки проводов и кабельных жил. Артикулы 49-5008-1 и etm49-5008-1 подходят для монтажа в условиях от -40 °C до +70 °C, обеспечивают изоляцию до 1000 В и сохраняют свои свойства в течение 7 лет.

Назначение и область применения

Трубка кембрик ТВ-40 ПВХ черная, диаметр 8 мм применяется для:

• электроизоляции концов токоведущих жил — предотвращает замыкание между проводами;
• механической защиты мест соединений, оплеток и точек перегиба кабеля;
• цветовой маркировки проводов — ускоряет распознавание цепей при монтаже и обслуживании;
• уплотнения входов в корпуса устройств, где требуется герметизация без использования клея или герметиков.

Подходит для работы в бытовой и промышленной электротехнике: панели управления, силовые щиты, оборудование автоматизации, аудио/видео системы, автомобильная электроника.

Технические характеристики

• Материал: поливинилхлорид (ПВХ) — устойчив к воздействию масел, бензина, кислот и щелочей;
• Внутренний диаметр: 8 мм — позволяет свободно одевать на жилы сечением до 2,5 мм²;
• Наружный диаметр: 8,6 мм — обеспечивает плотную посадку после термоусадки;
• Цвет: черный — подходит для универсальной маркировки, не выгорает на свету;
• Рабочая температура: от -40 °C до +70 °C — стабильна в суровых условиях;
• Изолирующее напряжение: до 1000 В — соответствует требованиям для сетей переменного тока 600–1000 В;
• Гарантийный срок эксплуатации: 7 лет;
• Гарантийный срок хранения: 7 лет — при хранении в сухом месте, защищенном от УФ-лучей.

Совместимость и монтаж

Трубка кембрик ТВ-40 ПВХ черная, диаметр 8 мм — это термоусаживающийся продукт. Для установки необходимо:

• надеть трубку на провод до места соединения;
• выполнить соединение (скрутка, пайка, клемма);
• нагреть трубку равномерно феном или зажигалкой до её усадки — она сожмётся до 8,6 мм наружного диаметра и плотно обхватит жилу;
• не использовать открытый пламя слишком долго — риск повреждения изоляции провода.

Учитывайте, что внутренний диаметр 8 мм требует, чтобы внешний диаметр жилы (с изоляцией) был меньше 7 мм — иначе трубка не будет легко надеваться до нагрева.

Безопасность и стандарты

Трубка кембрик ТВ-40 ПВХ черная, диаметр 8 мм соответствует требованиям к электроизоляционным материалам для низковольтных систем. Материал не поддерживает горение, самозатухающий — снижает риск возгорания при КЗ. Соответствует ГОСТ Р 50588-93 для изоляционных трубок.

Преимущества

• Высокая механическая прочность после усадки — защищает от истирания и перегибов;
• Стойкость к химическим веществам — подходит для промышленных условий;
• Не требует клея или дополнительных креплений — монтируется одним движением;
• Долгий срок службы — 7 лет гарантии на работу и хранение;
• Чёрный цвет не выгорает — сохраняет вид даже при длительном освещении.

Ограничения применения

• Не предназначена для постоянного контакта с открытым огнем или высокими температурами выше +70 °C — возможна деформация;
• Не рекомендуется для использования в условиях повышенной влажности без дополнительной герметизации — ПВХ не является гидроизолятором;
• Не подходит для изоляции проводов с внешним диаметром более 7 мм — трубка не сможет надеться до нагрева;
• Не следует применять в качестве основной изоляции высоковольтных линий свыше 1000 В.

Примеры использования

• Изоляция паяных соединений в печатных платах;
• Маркировка фаз A/B/C/N в распределительных щитках;
• Защита проводов в шасси оборудования, где есть трение о металлические детали;
• Обмотка кабелей в станках ЧПУ для предотвращения спутывания;
• Изоляция проводов в автомобилях — особенно в районе АКБ и стартера.

Практические советы

• Перед монтажом проверьте, что провод проходит через трубку без усилия — если трудно, выберите больший диаметр;
• При использовании термофена двигайте его медленно, чтобы избежать перегрева одного участка;
• Для массового монтажа используйте трубку с запасом — лучше купить немного больше, чем потом докупать;
• Храните в оригинальной упаковке, вдали от прямых солнечных лучей — УФ-излучение снижает эластичность ПВХ;
• Артикулы 49-5008-1 и etm49-5008-1 — один и тот же товар от Rexant; различия в номерах связаны с поставщиками, а не с качеством.
