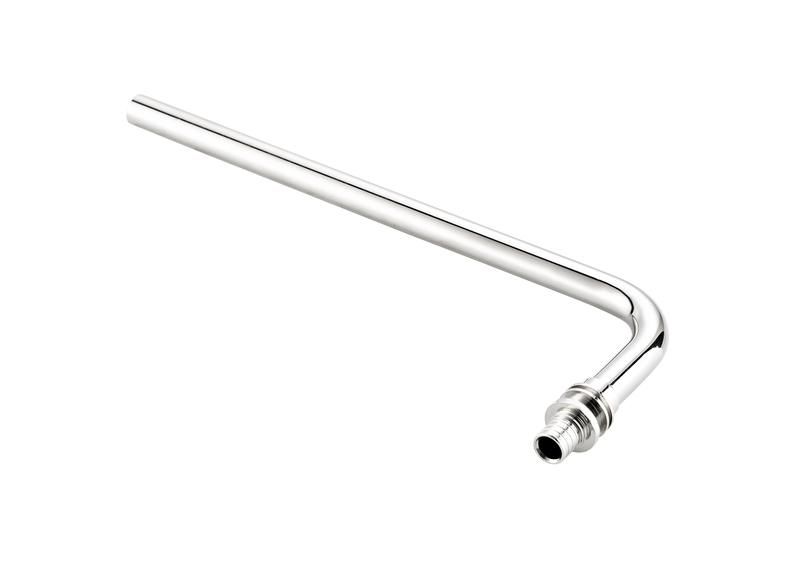

Трубка приборная Г-образная аксиальная латунь 20х500 хром. RTP 29387

Трубка приборная Г-образная аксиальная латунь 20х500 хромированная RTP - это соединительный элемент для прокладки трубопроводов в ограниченном пространстве, где требуется поворот на 90 градусов. Благодаря прочной латунной основе и хромированному покрытию, изделие устойчиво к коррозии и подходит для точного оборудования, систем управления и автоматизации. Артикул 29387 соответствует серии RTP, известной надёжностью в промышленной аппаратуре.

Назначение и область применения

Трубка приборная Г-образная аксиальная латунь 20х500 хромированная RTP используется для создания изгибов в трубопроводах малого диаметра. Применяется там, где нужна жёсткая фиксация и минимальный радиус поворота - например, в приборных щитах, системах контроля давления, пневматических и гидравлических контурах, лабораторном оборудовании.

Технические характеристики

• Материал: латунь - обеспечивает механическую прочность и хорошую обрабатываемость
• Форма: Г-образная (аксиальная), угол изгиба 90°
• Размеры: внешний диаметр 20 мм, длина прямых участков 500 мм
• Покрытие: хромирование - защищает поверхность от окисления, улучшает эстетику и снижает трение
• Тип компонента: угольник (фитинг) - предназначен для постоянного соединения, не является разъёмным

Совместимость и монтаж

Трубка приборная Г-образная аксиальная латунь 20х500 хромированная RTP совместима с трубами того же диаметра (20 мм) и аналогичной толщиной стенки. Монтаж осуществляется методом запрессовки, пайки или резьбового соединения - в зависимости от типа используемых фитингов. Учитывайте посадочный диаметр 20 мм при подборе соединителей. Хромированный слой не требует дополнительной подготовки перед установкой, но не следует использовать силовые инструменты, чтобы не повредить покрытие.

Преимущества

• Высокая стойкость к коррозии благодаря латуни и хромированию
• Жесткая конструкция исключает деформацию при нагрузках
• Гладкая внутренняя поверхность минимизирует гидравлическое сопротивление
• Эстетичный вид - подходит для открытых систем, где важна внешняя презентабельность

Ограничения применения

• Не предназначена для высоких температур выше +150 C - материал теряет прочность
• Не рекомендована для агрессивных сред: кислоты, щёлочи, растворители - возможна химическая коррозия латуни
• Хромированное покрытие чувствительно к абразивному износу - не применяйте в условиях частого трения или вибраций
• Изделие не является регулируемым - нельзя изменить угол после изготовления

Примеры использования

• Подключение датчиков давления к пневмогидравлическим линиям в станках ЧПУ
• Прокладка воздуховодов в контроллерных шкафах промышленной автоматики
• Системы подачи жидкостей в аналитических приборах (спектрофотометры, хроматографы)
• Обвязка насосов и клапанов в лабораторных установках

Практические советы

• Перед монтажом проверьте, что внутренний диаметр соединяемых труб совпадает с 20 мм - расхождение вызывает утечки
• При использовании в вибрирующих системах закрепите трубку приборную Г-образную аксиальная латунь 20х500 хромированная RTP хомутиками, чтобы предотвратить усталостное разрушение
• Не применяйте абразивные чистящие средства - достаточно протирки мягкой тканью с нейтральным моющим средством
• Артикул 29387 - единственный номер для этого изделия в серии RTP; другие модели с похожими размерами могут отличаться по толщине стенки или типу соединения
