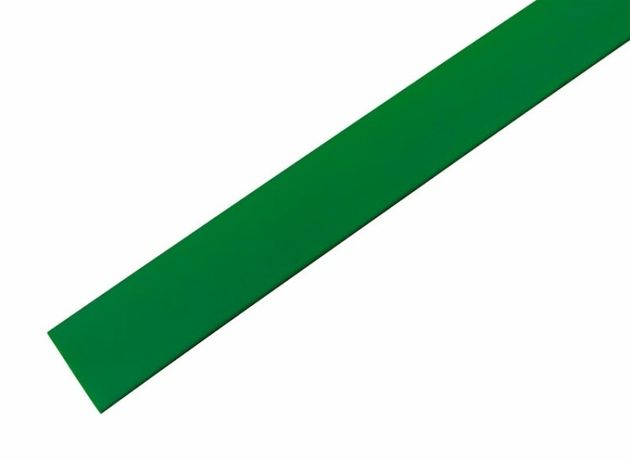

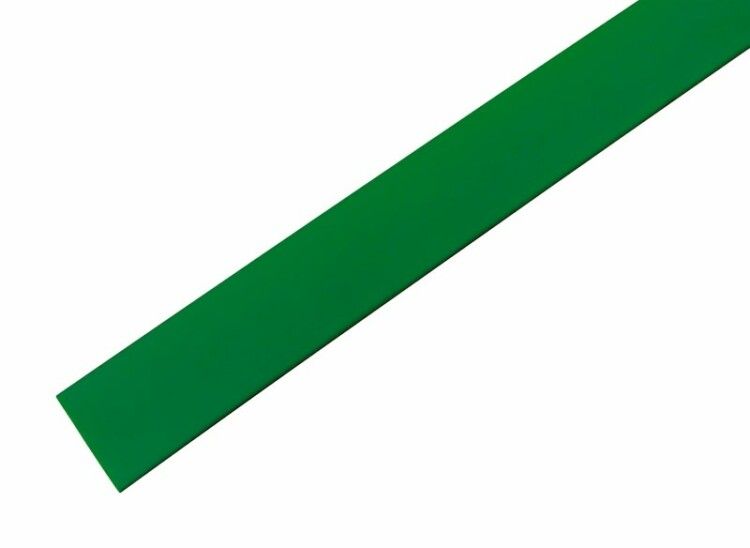

Термоусаживаемая трубка 19,0 9,5 мм, зеленая, упаковка 10 шт. по 1 м, REXANT - 21-9003 MEET

Термоусадочная трубка 19,0/9,5 мм, зеленая, упаковка 10 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, подходящий для защиты электрических соединений, маркировки проводов и герметизации кабельных трасс. Артикулы etm21-9003 и 21-9003 соответствуют требованиям UL и обеспечивают надежную изоляцию при рабочем напряжении до 600 В.

Назначение и область применения

Термоусадочная трубка 19,0/9,5 мм, зеленая, упаковка 10 шт. по 1 м используется для:

• изоляции и восстановления поврежденной оболочки кабелей и проводов;
• герметизации электрических соединений от влаги, пыли и коррозии;
• бандажирования пучков проводов для удобства сборки и фиксации;
• цветовой маркировки жил, кабелей и компонентов;
• создания антикоррозийного слоя на металлических элементах.

Подходит для работ в условиях повышенной влажности, перепадов температур и в местах с высокой плотностью монтажа - например, в распределительных щитах, на производственных линиях, в автомобильной и судовой электронике.

Технические характеристики

• Диаметр до усадки: 19 мм
• Диаметр после усадки: 9,5 мм
• Коэффициент усадки: 2:1 - позволяет охватывать крупные поверхности с последующим плотным прилеганием
• Толщина стенки после усадки: 0,8 мм - сохраняет гибкость и минимальный объем
• Материал: полиолефин - устойчив к УФ, маслам, химическим средам
• Рабочая температура: от -40 C до +125 C - подходит для экстремальных условий
• Рабочее напряжение: 600 В
• Электрическая прочность: ≥19,7 кВ/мм
• Удельное электрическое сопротивление: 10¹⁴ Ом·см
• Прочность на растяжение: ≥10,4 МПа
• Относительное удлинение при разрыве: ≥200%
• Цвет: зеленый - для цветовой идентификации
• Содержание галогенов: отсутствует - безопасна при возможном возгорании
• Соответствие UL: да - сертифицирована по американским стандартам безопасности
• Номинальное поперечное сечение: 70,85–283,39 мм2 - подходит для проводов сечением до ~35 мм2
• Исполнение: тонкостенная - минимизирует внешний объем при усадке
• Возможность нанесения маркировки: да - можно использовать маркеры, этикетки, термотransферную печать

Совместимость и монтаж

Термоусадочная трубка 19,0/9,5 мм, зеленая, упаковка 10 шт. по 1 м совместима с любыми кабелями и проводами, чей диаметр до усадки не превышает 19 мм. После нагрева она плотно обтягивает поверхность, формируя равномерную изоляцию.

Рекомендации по монтажу:

• Перед усадкой удалите заусенцы, острые края и грязь с поверхности кабеля.
• Наденьте трубку на провод до соединения - лучше всего делать это заранее, чтобы потом не пришлось перемещать её через уже спаянные контакты.
• Нагревайте равномерно, начиная с центра, двигаясь к краям. Используйте тепловую пушку или газовую горелку REXANT - они обеспечивают контролируемый прогрев без перегрева.
• Не используйте открытый пламя напрямую - риск оплавления и деформации.
• После усадки проверьте целостность изоляции и отсутствие пузырей или трещин.

Безопасность и стандарты

Термоусадочная трубка 19,0/9,5 мм, зеленая, упаковка 10 шт. по 1 м соответствует стандарту UL и не поддерживает горение: при прекращении воздействия огня сама затухает. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Применяется в помещениях с повышенными требованиями к пожаробезопасности - офисах, жилых домах, промышленных объектах.

Преимущества

• Высокая степень усадки (2:1) - позволяет использовать одну трубку для различных диаметров кабелей.
• Тонкостенная конструкция - не увеличивает габариты соединений, важна при плотной укладке.
• Стойкость к широкому диапазону температур - работает в холодных и жарких условиях.
• Легко маркируется - подходит для систем управления, где важно различать цепи по цвету.
• Долгий срок службы - гарантия 7 лет на эксплуатацию и хранение.
• Эластичность и прочность - выдерживает механические нагрузки и вибрации.

Ограничения применения

• Не рекомендуется применять на поверхностях с радиусом изгиба меньше 10 мм - возможен разрыв при усадке.
• Не подходит для постоянного погружения в жидкости - хотя герметизирует, не является водонепроницаемой оболочкой для длительного контакта с водой.
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита.
• При температурах выше +125 C возможна потеря эластичности и растрескивание.
• Не следует использовать на сильно окисленных или неровных металлических поверхностях - усадка будет неравномерной.

Примеры использования

• Изоляция паяных соединений в силовых кабелях на заводах.
• Маркировка фаз A/B/C в трехфазных сетях 380 В - зеленый цвет часто используется для заземления.
• Защита клеммных соединений в автомобилях и автоприцепах.
• Обработка выходов кабелей из корпусов оборудования для предотвращения протекания влаги.
• Фиксация и изоляция проводов в распределительных щитах с ограниченным пространством.

Практические советы

• Выбирайте длину трубки с запасом - при усадке она немного уменьшается в длине (до 5%).
• Для многожильных кабелей с большим количеством проводов - убедитесь, что суммарный диаметр не превышает 19 мм до усадки.
• При работе в холоде (+5 C и ниже) предварительно согрейте трубку руками - это улучшит равномерность усадки.
• Храните в сухом месте при комнатной температуре - даже при гарантийных 7 годах срок хранения зависит от условий.
• Если требуется несколько цветов - комбинируйте с другими артикулами REXANT: зеленая трубка хорошо сочетается с черной, красной и белой для системы цветового кодирования.
