Термоусаживаемая трубка 25,0/12,5 мм, прозрачная, упаковка 10 шт. по 1 м | 22-5009 REXANT MEET

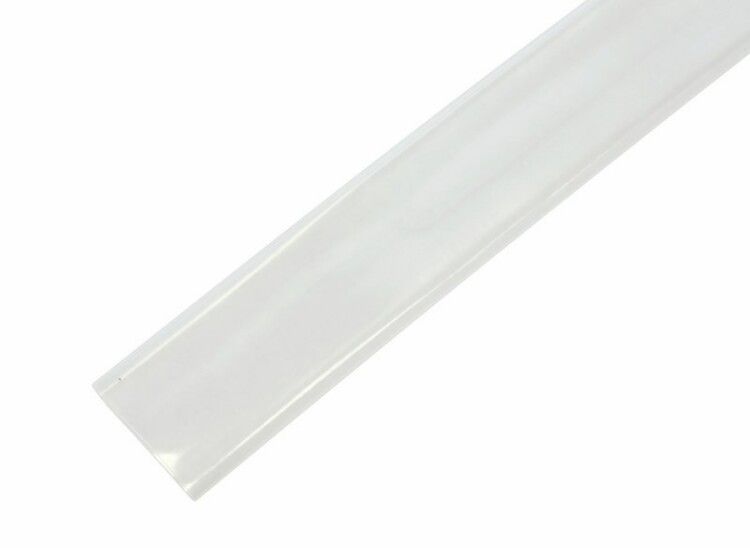

Термоусаживаемая трубка Н-1 25,0/12,5 мм, прозрачная, упаковка 10 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина, предназначенный для защиты и герметизации электрических соединений, бандажировки кабелей и маркировки проводов. Артикулы etm22-5009 и 22-5009 подходят для профессиональной электромонтажной работы в условиях широкого температурного диапазона.

Назначение и область применения

Термоусаживаемая трубка Н-1 25,0/12,5 мм используется для:

• изоляции и герметизации мест соединений кабелей и проводов;
• защиты от влаги, пыли и механических повреждений;
• бандажирования пучков проводов и кабельных трасс;
• маркировки жил и кабелей - благодаря прозрачному материалу можно видеть цветовую расцветку проводов под трубкой;
• создания антикоррозийных слоёв на металлических элементах.

Подходит для работ в электрооборудовании, автоматике, транспорте, промышленных станках и системах управления.

Технические характеристики

• Диаметр до усадки: 25 мм - позволяет надевать на крупные соединения, клеммы или пучки проводов.
• Диаметр после усадки: 12,5 мм - обеспечивает плотную посадку на поверхность.
• Коэффициент усадки: 2:1 - при нагреве трубка сжимается вдвое, точно повторяя контур объекта.
• Материал: полиолефин (PEX) - эластичный, долговечный, не выделяет токсичных веществ при нагреве.
• Толщина стенки после усадки: 0,9 мм - достаточна для механической защиты, но сохраняет гибкость.
• Рабочая температура: от -40 C до +125 C - работает в суровых условиях, включая холодные помещения и нагретые корпуса оборудования.
• Рабочее напряжение: 600 В - соответствует требованиям для низковольтных цепей.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при повышенных нагрузках.
• Удельное электрическое сопротивление: 10¹⁴ Ом/см - минимальная утечка тока через материал.
• Прочность на растяжение: ≥10,4 МПа - устойчив к механическому воздействию.
• Относительное удлинение при разрыве: ≥200% - сохраняет целостность при деформациях.
• Цвет: прозрачный - позволяет контролировать состояние соединения без снятия трубки.
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать.
• Соответствие стандартам: UL - сертифицирована для использования в США и других странах, признающих этот стандарт.
• Номинальное поперечное сечение: 122,66–490,63 мм2 - подходит для кабелей сечением до ~185 мм2 (при одножильном исполнении).

Совместимость и монтаж

Трубка легко надевается на кабель или соединение до нагрева. Для равномерной усадки рекомендуется применять:

• электромонтажный термофен - оптимальный инструмент для точного контроля температуры;
• газовую горелку REXANT - при работе в труднодоступных местах или вне зоны питания.

Не используйте открытый пламя напрямую - риск перегрева и прожига материала. Нагревайте равномерно, начиная с одного конца, двигаясь к другому. Убедитесь, что поверхность перед установкой сухая и свободна от острых кромок.

Безопасность и стандарты

Термоусаживаемая трубка Н-1 25,0/12,5 мм соответствует стандарту UL, что гарантирует соответствие требованиям безопасности в области электрической изоляции. Материал не содержит свинец, фталаты и другие запрещённые компоненты. Прозрачный полиолефин не выделяет токсичных паров при нормальном режиме эксплуатации.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Прозрачность позволяет визуально проверять качество соединения без демонтажа.
• Широкий рабочий температурный диапазон - от мороза до высоких температур внутри корпусов.
• Отличная механическая прочность и эластичность - не растрескивается при изгибе.
• Легко маркируется - удобно для обслуживания и диагностики.
• Долгий срок службы - 7 лет при правильной эксплуатации.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или источниками высокой температуры выше 125 C.
• Не следует использовать в средах с агрессивными химическими веществами - масла, растворители, кислоты могут разрушить полиолефин.
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита.
• При использовании на кабелях большего сечения (>185 мм2) возможна недостаточная плотность усадки - проверьте совместимость по диаметру до усадки.

Примеры использования

• Защита спайки двух медных проводов в распределительной коробке.
• Изоляция клемм силового разъёма на станке с ЧПУ.
• Бандажировка пучка сигнальных проводов в панели управления.
• Маркировка фаз A/B/C на кабеле с помощью маркера - прозрачная трубка позволяет сразу видеть цветовую метку.
• Герметизация входа кабеля в металлический кожух для предотвращения попадания влаги.

Практические советы

• Перед усадкой обязательно протестируйте трубку на одном участке - убедитесь, что она правильно сядет на ваш кабель или соединение.
• Обрезайте лишнюю длину до нагрева - после усадки её уже нельзя будет изменить.
• При работе в холоде (ниже 0 C) согрейте трубку руками или теплым воздухом перед надеванием - материал становится более хрупким при низких температурах.
• Не перетягивайте трубку при установке - она должна свободно скользить по кабелю до начала нагрева.
• Храните в сухом месте, избегая прямого UV-излучения - хотя срок хранения 7 лет, длительное воздействие света снижает эластичность.
• Артикулы etm22-5009 и 22-5009 - один и тот же продукт; различаются только форматы номера в базах поставщиков.
