Термоусаживаемая трубка 3,0 1,5 мм, желто-зеленая, упаковка 50 шт. по 1 м, REXANT - 20-3007 MEET

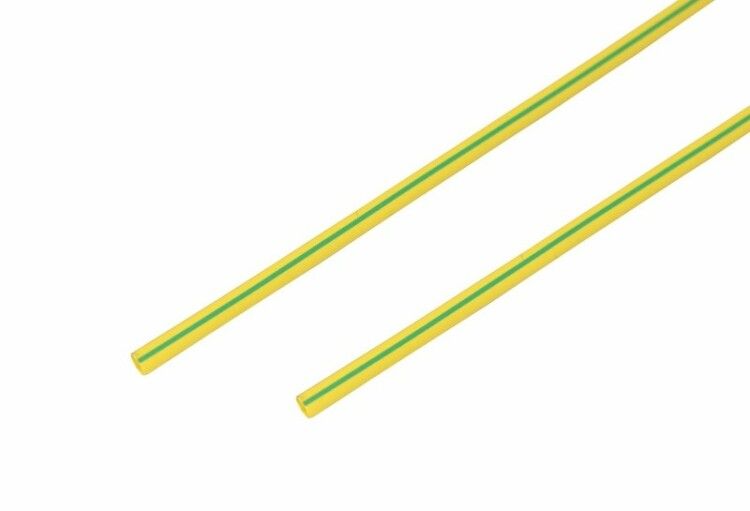

Трубка термоусадочная 3,0 / 1,5 мм, желто-зеленая, 1 м от REXANT - это тонкостенный изоляционный элемент на основе полиолефина, предназначенный для защиты и маркировки электрических соединений. После нагрева она плотно обжимает провод, обеспечивая надежную изоляцию, герметизацию и цветовую идентификацию. Артикулы 20-3007 и etm20-3007 соответствуют требованиям UL и подходят для монтажа в условиях широкого температурного диапазона.

Назначение и область применения

Трубка термоусадочная 3,0 / 1,5 мм, желто-зеленая, 1 м используется для:

• восстановления изоляции на местах скруток, пайки или опрессовки проводов;
• герметизации соединений от влаги, пыли и механических повреждений;
• цветовой маркировки заземляющих проводников (по стандарту IEC 60446);
• бандажирования жгутов проводов для удобства сборки и фиксации;
• защиты металлических частей от коррозии в условиях повышенной влажности.

Подходит для работ в распределительных щитах, на производстве, в автомобилестроении, судостроении и энергетике.

Технические характеристики

• Тип: термоусаживаемая, полиолефиновая
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 3 мм
• Диаметр после усадки: 1,5 мм
• Толщина стенки после усадки: 0,4 мм
• Рабочая температура: от -40 C до +125 C
• Номинальное сечение провода: 1,77–7,07 мм2 (соответствует медным проводам Ø1,5–3 мм)
• Рабочее напряжение: 600 В
• Электрическая прочность: ≥19,7 кВ/мм
• Удельное сопротивление: 10¹⁴ Ом·см
• Прочность на растяжение: ≥10,4 МПа
• Относительное удлинение при разрыве: ≥200%
• Цвет: желто-зеленый (стандарт для заземления)
• Исполнение: тонкостенная - минимальный объем, сохраняет гибкость
• Содержание галогенов: отсутствует - при горении не выделяет токсичных газов
• Соответствие UL: да - сертифицирована по американским нормам безопасности
• Возможность маркировки: да - можно использовать маркеры, этикетки, печать

Совместимость и монтаж

Трубка термоусадочная 3,0 / 1,5 мм, желто-зеленая, 1 м совместима с любыми одножильными и многожильными проводами, имеющими внешний диаметр до 1,5 мм после усадки. Для правильного монтажа:

• наденьте трубку на провод до выполнения соединения - лучше заранее, чтобы потом не приходилось протягивать её через уже собранную часть жгута;
• нагревайте равномерно, начиная с центра, двигаясь к краям - так предотвращаются пузыри и перегрев;
• используйте тепловую пушку с регулируемой температурой (например, REXANT) или газовую горелку - обычная зажигалка не обеспечит равномерного прогрева;
• не применяйте пламя напрямую - это вызывает деформацию и прожигание стенок.

После усадки трубка плотно облегает поверхность, не образуя воздушных зазоров. Учитывайте, что внутренний диаметр провода не влияет на работу - важен только внешний диаметр перед усадкой.

Безопасность и стандарты

• Соответствует стандарту UL - проверено на электроизоляционную прочность и огнестойкость.
• Не поддерживает горение: при удалении источника пламени самозатухает.
• Безгалогеновый состав снижает риск образования ядовитых паров при высоких температурах.
• Цвет желто-зеленый соответствует международному стандарту IEC 60446 для заземляющих проводников.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для проводов разного диаметра.
• Тонкостенная конструкция не увеличивает габариты соединения - важно для компактных устройств.
• Стойкость к экстремальным температурам - работает в холодных помещениях и рядом с нагревательными элементами.
• Отличная адгезия к металлам и пластикам - не сползает даже при вибрации.
• Долгий срок службы - гарантия 7 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не рекомендуется применять на поверхностях с острыми краями - возможны порезы стенки при усадке.
• Не подходит для постоянного контакта с растворителями, маслами и агрессивными химикатами - материал не устойчив к органическим жидкостям.
• Запрещено использовать в качестве основной изоляции на высоковольтных участках выше 600 В.
• Не следует применять в средах с постоянным воздействием УФ-лучей - материал не имеет UV-стабилизатора.

Примеры использования

• Защита места пайки в автомобильном проводе массы (заземление) - предотвращает окисление и замыкание.
• Изолирование соединения в распределительном щите - вместо изоленты, с более долговечным результатом.
• Маркировка заземляющего провода в системе UPS - визуальное отличие от фазных и нулевых жил.
• Обмотка кабельных жгутов в станках ЧПУ - упорядочивание и защита от трения.

Практические советы

• Перед использованием проверьте, что провод не превышает 3 мм в диаметре - иначе трубка не сможет полностью обхватить его.
• Если требуется длинная изоляция - используйте несколько отрезков по 1 метру, не пытайтесь растянуть один кусок - он потеряет усадочные свойства.
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет, но переувлажнение снижает эластичность.
• Для точной маркировки используйте специальные маркеры для термоусадочных трубок - обычные чернила могут смазаться.
• Артикулы 20-3007 и etm20-3007 - это одна и та же продукция REXANT; различия лишь в формате номера поставщика.
