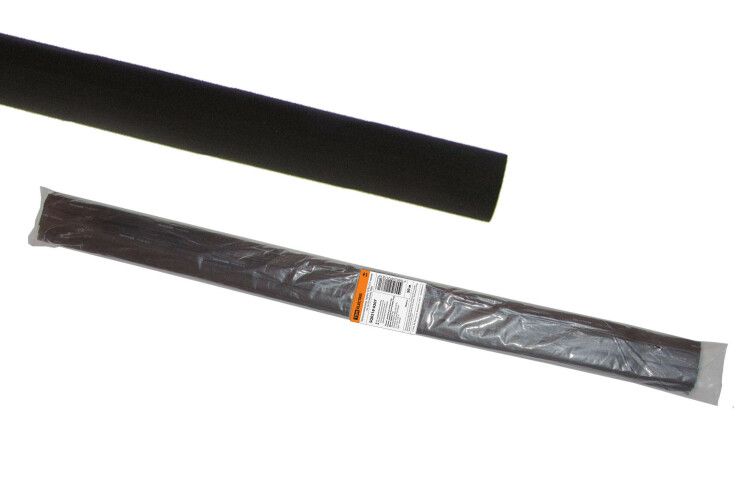

Термоусаживаемая трубка ТУТнг 6/3 черная по 1м (50 м/упак) | SQ0518-0207 TDM

Термоусаживаемая трубка ТУТнг 6/3 черная по 1 м (50 м/упак) от TDM ELECTRIC - изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, предназначенный для защиты и маркировки проводов и соединений в условиях широкого температурного диапазона.

Назначение и область применения

Термоусаживаемая трубка ТУТнг 6/3 черная по 1 м (50 м/упак) используется для:

• Электроизоляции соединений, ответвлений и мест перегиба проводов;
• Маркировки кабелей и жил - благодаря возможности нанесения печатной маркировки;
• Защиты от влаги, пыли и механических повреждений;
• Декоративной отделки проводки в устройствах, где важна эстетика.

Подходит для работы в промышленном оборудовании, автоматике, транспорте, бытовой электронике и силовых установках.

Технические характеристики

• Диаметр до усадки: 6 мм - позволяет легко надеть на соединения и кабели большего диаметра;
• Диаметр после усадки: 3 мм - плотно облегает проводник, обеспечивая герметичную изоляцию;
• Коэффициент усадки: 2:1 - равномерное сжатие без деформаций при нагреве;
• Материал: полиолефин (PEX) - устойчив к старению, химически инертен;
• Толщина стенки после усадки: 1 мм - достаточна для прочной изоляции без избыточного объема;
• Рабочая температура: от –55 C до +105 C - выдерживает экстремальные условия;
• Галогены: отсутствуют - безопасна при возгорании, не выделяет токсичных газов;
• Цвет: черный - подходит для маскировки, совместим с большинством систем маркировки;
• Площадь поперечного сечения: 28 мм2 - оптимальна для кабелей с таким сечением, хотя допускается использование и для других, если соблюдается диаметр.

Совместимость и монтаж

Термоусаживаемая трубка ТУТнг 6/3 черная по 1 м (50 м/упак) монтируется просто:

• Наденьте трубку на провод до соединения - она свободно скользит по поверхности при диаметре 6 мм;
• Закрепите соединение (например, сварку, клемму, пайку);
• Передвиньте трубку на место соединения;
• Нагрейте феном или тепловым пистолетом до равномерной усадки - не используйте открытый огонь.

После усадки трубка плотно облегает проводник, образуя монолитную изоляцию. Учитывайте, что внутренний диаметр после усадки - 3 мм; не применяйте на объектах с внешним диаметром более 2,8–3 мм.

Безопасность и стандарты

• Не поддерживает горение - соответствует требованиям пожарной безопасности;
• Не содержит галогенов - снижает риск образования едких паров при высоких температурах;
• Водонепроницаема - IP67 по эффекту уплотнения после усадки;
• Соответствует международным нормам для изоляционных материалов на базе полиолефина.

Преимущества

• Высокая степень усадки (2:1) обеспечивает надежное прилегание даже к неровным поверхностям;
• Широкий рабочий температурный диапазон - работает в холодных и жарких средах;
• Стойкость к воздействию масла, бензина, щелочей и кислот;
• Возможность нанесения печатной маркировки - удобно для обслуживания и диагностики;
• Тонкостенная конструкция - экономит пространство внутри корпусов и шкафов.

Ограничения применения

• Не предназначен для постоянного контакта с острыми кромками - возможны порезы;
• Не рекомендуется использовать там, где требуется механическая нагрузка выше 10 Н/мм2 - не является конструкцией для крепления;
• При использовании на проводах с сечением менее 4 мм2 или более 35 мм2 проверяйте соответствие диаметра - слишком малые или большие провода могут вызвать недостаточную усадку или трещины;
• Не заменяет изоляцию в высоковольтных цепях выше 1 кВ - рассчитана на низковольтные системы.

Примеры использования

• Изоляция паяных соединений на плате управления станком;
• Маркировка жил в распределительном щите с нанесенной этикеткой;
• Защита кабелей в автомобиле от вибраций и попадания влаги;
• Обработка выходов кабелей из корпусов серверов и АСУ ТП;
• Изолирование клемм в осветительных приборах с повышенными требованиями к пожаробезопасности.

Практические советы

• Выбирайте длину с запасом - минимум 10–15 мм больше зоны соединения, чтобы обеспечить полную усадку;
• При работе в холодной среде предварительно согрейте трубку до комнатной температуры - усадка будет равномернее;
• Для массового монтажа используйте роллы по 50 метров - экономично и удобно;
• Не перегревайте - при температуре выше 150 C материал может обуглиться или потерять форму;
• Проверяйте посадочный диаметр перед применением: если провод после изоляции имеет диаметр 3,2 мм, эта трубка не подойдет - нужна усадка 3:1 или другая модель.
