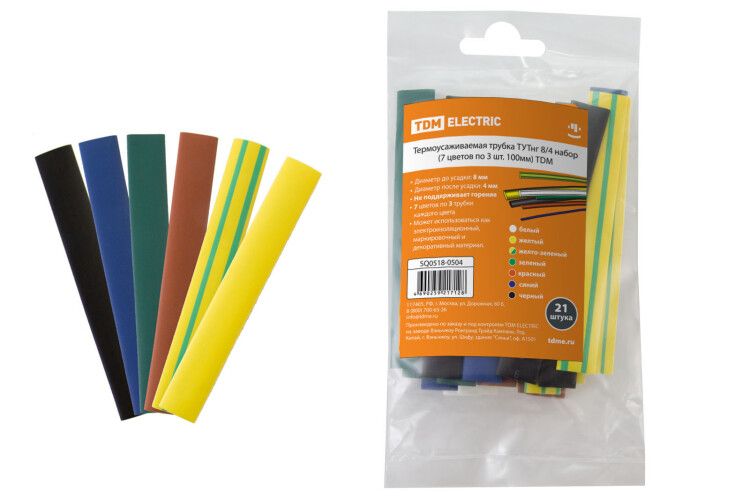

Термоусаживаемая трубка ТУТнг 8/4 набор (7 цветов по 3 шт. 100мм) | SQ0518-0504 TDM

Термоусаживаемая трубка ТУТнг 8/4 набор (7 цветов по 3 шт. 100 мм) от TDM ELECTRIC - комплект из семи цветов для изоляции, маркировки и защиты проводов и соединений. Каждый цвет представлен тремя отрезками по 100 мм, что удобно для мелкосерийной сборки и обслуживания.

Назначение и область применения

Термоусаживаемая трубка ТУТнг 8/4 набор (7 цветов по 3 шт. 100 мм) используется для:

• Электроизоляции соединений, ответвлений и мест перегиба проводов;
• Маркировки кабелей и жил по цветовой системе (например, фазы L1–L3, ноль, земля);
• Защиты от влаги, пыли и механических повреждений;
• Декоративной отделки проводки в устройствах и панелях.

Подходит для работы в бытовой, промышленной и автомобильной электротехнике - например, на пультах управления, распределительных щитах, станках и зарядных устройствах.

Технические характеристики

• Номинальный диаметр до усадки: 8 мм
• Номинальный диаметр после усадки: 4 мм
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сжимается вдвое, плотно облегая проводник
• Материал: полиолефин - термопластичная смесь с высокой химической стойкостью
• Температурный диапазон эксплуатации: от –55 C до +105 C
• Цвета: 7 различных оттенков (по три отрезка по 100 мм каждого)
• Длина одного отрезка: 100 мм

Совместимость и монтаж

Трубка совместима с проводами и кабелями, внешний диаметр которых до усадки не превышает 8 мм, а после - не менее 4 мм. Для установки требуется тепловая пушка или фен с регулируемой температурой (оптимально 120–150 C). Нагревают равномерно, начиная с центра, чтобы избежать пузырей и перекосов. Усадка происходит за несколько секунд. Не требует клея или дополнительных креплений.

Безопасность и стандарты

Материал не поддерживает горение - соответствует требованиям к самозатухающим материалам. Обладает повышенной устойчивостью к воздействию масел, бензина и большинства растворителей. Применяется в условиях, где важна пожаробезопасность, но сертификаты (UL, RoHS и др.) в данных не указаны - проверьте документацию производителя при использовании в строгих нормативных средах.

Преимущества

• Высокая степень герметизации после усадки - предотвращает попадание влаги и пыли
• Широкий рабочий температурный диапазон - надёжна даже в экстремальных условиях
• Яркая и контрастная цветовая гамма - ускоряет диагностику и снижает риск ошибок при подключении
• Лёгкий монтаж - не требует специнструментов кроме фена
• Комплектация - семь цветов по три отрезка позволяют сразу решить задачи маркировки без докупок

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем или сверхвысокими температурами (>105 C)
• Не рекомендована для использования в условиях частых растяжений или вибраций без дополнительной фиксации
• После усадки невозможно демонтировать без повреждения - применяйте только там, где доступ будет ограничен
• Не обеспечивает электрическую прочность выше класса 1000 В - для высоковольтных участков нужна специальная изоляция

Примеры использования

• Маркировка трёхфазной сети: красный - L1, белый - L2, синий - L3
• Изолирование пайки на печатной плате в устройстве автоматики
• Защита клеммных соединений в автомобиле от брызг и окисления
• Цветовое выделение цепей питания и сигнала в панели управления станком

Практические советы

• Перед усадкой убедитесь, что проводник чистый и сухой - влага внутри может вызвать конденсат после остывания
• Выбирайте цвета согласно вашей внутренней системе маркировки; используйте одинаковые цвета для однотипных цепей
• При работе с несколькими трубками одной длины - отмеряйте точную длину перед резкой, так как после усадки изменить её нельзя
• Для труднодоступных мест используйте насадку на фен - она даёт более точный контроль нагрева
• Запасайте хотя бы одну запасную трубку каждого цвета - они часто нужны при ремонте, а заказывать поштучно неудобно
