Трубка термоусаживаемая ТСТ-А (3:1) - 24/8 | 73981 КВТ

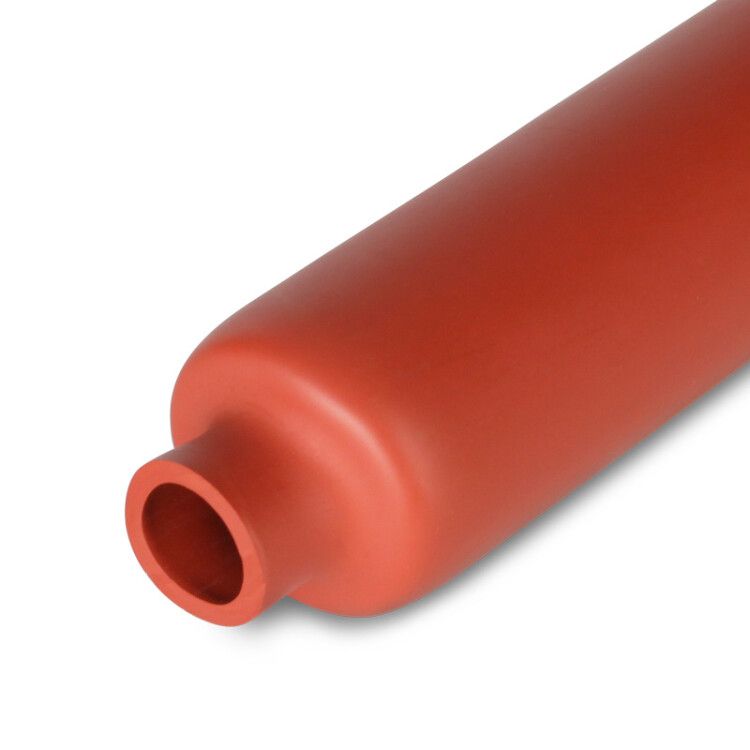

Трубка термоусадочная КВТ ТСТ-А (3:1) – 24/8, кирпично-красная, 10 м предназначена для надёжной изоляции и защиты соединений кабелей и шин под напряжением до 10 кВ. Её высокая механическая прочность и термоусадка с коэффициентом 3:1 обеспечивают плотное прилегание даже к неровным поверхностям.

Назначение и область применения

Трубка термоусадочная КВТ ТСТ-А (3:1) – 24/8 используется для:

• изоляции жил силовых кабелей и мест их соединений;
• защиты медных и алюминиевых шин на подстанциях и в распределительных щитах;
• ремонта повреждённой изоляции кабелей до 10 кВ;
• изоляции ответвлений и переходов в электроустановках, где требуется повышенная надёжность.

Подходит для внутренней и внешней установки - выдерживает перепады температур и воздействие УФ-лучей.

Технические характеристики

• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается с 24 мм до 8 мм.
• Диаметр до усадки: 24 мм - позволяет легко одеть на крупные соединения и кабели.
• Диаметр после усадки: 8 мм - обеспечивает плотную герметичную обмотку.
• Толщина стенки после усадки: 1,8 мм - выше, чем у стандартных аналогов, что увеличивает механическую и электрическую прочность.
• Материал: трекингостойкий полиолефин (безгалогенный PE) - не поддерживает горение, устойчив к образованию проводящих дорожек.
• Рабочая температура: от -55 C до +125 C - работает в суровых условиях, включая холодные регионы и нагретые помещения.
• Номинальное напряжение: 10 000 В - рассчитана на использование в сетях до 10 кВ.
• Исполнение: среднестенная - оптимальное сочетание толщины и гибкости.
• Цвет: кирпично-красный - стандартизирован для обозначения высоковольтных участков.
• Нормативный документ: ТУ 2247-011-79523310-2006 - соответствует требованиям российских стандартов.

Совместимость и монтаж

Трубка термоусадочная КВТ ТСТ-А (3:1) – 24/8 монтируется путём равномерного прогрева тепловым феном. Подходит для кабелей с диаметром до 24 мм перед усадкой. После усадки плотно обхватывает поверхность, исключая зазоры.

Рекомендованные инструменты:

• Высокотемпературные фены серии ТТ;
• Пропановая горелка ПГ;
• Портативные бутановые горелки «КВТ».

Не используйте открытый пламя без контроля - возможна локальная перегрузка материала. Нагревайте равномерно, начиная с центра, двигаясь к краям.

Безопасность и стандарты

• Состав без галогенов - при возгорании не выделяет токсичных газов, безопасна для помещений с людьми.
• Устойчива к трекингу - предотвращает формирование электрических дорожек на поверхности при загрязнении или влажности.
• Соответствует ТУ 2247-011-79523310-2006 - сертифицирована для применения в энергетике России.

Преимущества

• Толщина стенки после усадки в 2,5 раза выше, чем у обычных термоусадочных трубок ТУТ - повышает долговечность и ударопрочность.
• Стойкость к УФ-излучению - не хрупнеет и не выцветает на открытом воздухе.
• Эластичность после усадки - сохраняет форму при вибрациях и механических нагрузках.
• Легко монтируется - не требует клея, сварки или дополнительных креплений.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - допускается только кратковременный прогрев при монтаже.
• Не рекомендуется использовать для изоляции кабелей выше 10 кВ - номинальное напряжение не превышает 10 000 В.
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита соединений.
• При температурах ниже -55 C материал становится менее эластичным - осторожно обращайтесь при монтаже в Arctic-условиях.

Примеры использования

• Изоляция муфт между двумя кабелями 6(10) кВ в подземном коллекторе.
• Защита соединения алюминиевой шины с медным выводом в распределительном щите.
• Ремонт повреждённой изоляции на воздушной линии 10 кВ после механического удара.
• Обработка окончаний кабельных вводов в трансформаторной подстанции.

Практические советы

• Перед монтажом зачистите кабель и удалите все металлические частицы - они могут повредить изоляцию при усадке.
• Выбирайте длину трубки с запасом: она должна полностью покрывать соединение и заходить на целую изоляцию минимум на 20–30 мм с каждой стороны.
• При работе в сыром месте - протрите поверхность перед монтажом сухой тканью; влага внутри может вызвать локальное пробивание.
• Не растягивайте трубку руками - это снижает коэффициент усадки и создаёт слабые места.
• Храните в сухом месте при температуре от +5 C до +30 C - избегайте прямого солнца и перепадов температур.
