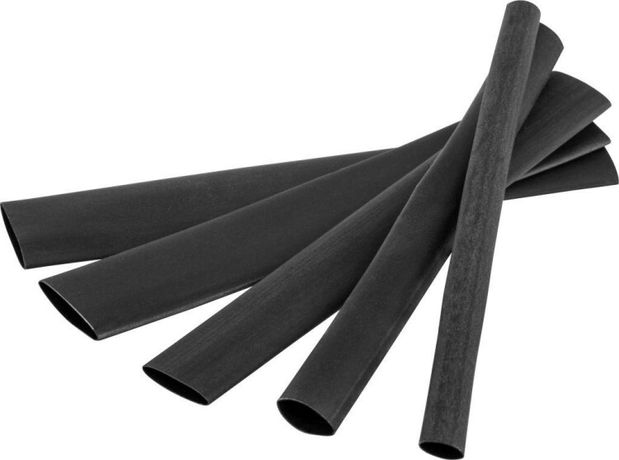

Трубка термоусадочная 71 759 NST-12/6-100-20-BL 1м черн. (уп.20шт) Navigator 71759 19389

Трубка термоусадочная NST-12/6-100-20-BL 1м черная (упаковка 20 штук) от бренда Navigator используется для изоляции соединений, защиты кабелей от внешних воздействий и маркировки проводов. Эта трубка - часть серии NST, созданной для надежной и долговечной работы в условиях промышленного оборудования.

Назначение и область применения

Трубка термоусадочная NST-12/6-100-20-BL применяется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты от влаги, пыли, химических веществ и коррозии;
• Механической защиты мест скруток, опрессовок и пайки;
• Цветовой маркировки жил и групп кабелей (черный цвет удобен для универсального использования);
• Установки в электрооборудовании, панелях управления, транспорте, станках и системах автоматизации.

Технические характеристики

• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое, обеспечивая плотную посадку на поверхность.
• Диаметр до усадки: 12 мм - позволяет легко одеть на кабели и соединения большего диаметра.
• Диаметр после усадки: 6 мм - идеально подходит для изоляции проводов сечением до 4–6 мм2.
• Толщина стенки после усадки: 0,55 мм - достаточна для прочной изоляции без избыточной массивности.
• Рабочая температура: от –55 C до +105 C - выдерживает экстремальные условия, включая холодные помещения и нагретые корпуса устройств.
• Материал: модифицированный полиолефин - безопасен, эластичен, не содержит галогенов.
• Галоген-free: при возгорании не выделяет токсичных газов - соответствует требованиям безопасности в закрытых пространствах.
• Исполнение: среднестенная - баланс между прочностью и гибкостью.
• Длина: 1 метр - оптимальна для типовых соединений; упаковка содержит 20 штук.

Совместимость и монтаж

Трубка термоусадочная NST-12/6-100-20-BL совместима с любыми медными и алюминиевыми проводниками, где диаметр после сборки не превышает 6 мм. Для монтажа:

• Наденьте трубку на провод до соединения - лучше заранее, чтобы потом не приходилось ее протягивать через уже зажатый контакт;
• Выполните соединение (скрутка, пайка, опрессовка);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном (температура 120–150 C) от центра к краям - так исключаются пузыри и перегрев.

Не используйте открытый пламя - риск повреждения материала и неравномерной усадки.

Безопасность и стандарты

Трубка термоусадочная NST-12/6-100-20-BL изготовлена из материалов, не поддерживающих горение, и соответствует требованиям к материалам без галогенов. Это важно для помещений с высокой плотностью людей (офисы, метро, лифты) и в соответствии с нормами RoHS и IEC 60754-2. Материал устойчив к УФ-излучению - сохраняет целостность даже при частичном открытом расположении.

Преимущества

• Стабильная усадка 2:1 - гарантирует герметичность без просветов;
• Широкий температурный диапазон - работает в суровых климатических условиях;
• Отсутствие галогенов - снижает опасность при аварийных ситуациях;
• Удобная упаковка по 20 штук - экономично для командной работы и запаса на объекте;
• Черный цвет - маскирует загрязнения, не выцветает, хорошо виден на светлом фоне.

Ограничения применения

• Не предназначен для постоянного контакта с открытыми источниками тепла выше +105 C - например, рядом с нагревательными элементами без теплоизоляции;
• Не рекомендован для использования там, где требуется высокая механическая нагрузка (например, в движущихся гибких кабельных трассах без дополнительной защиты);
• При очень низких температурах (<–55 C) становится более хрупкой - осторожно обращайтесь при монтаже в мороз;
• Не заменяет изолирующие муфты для высоковольтных соединений (>1 кВ).

Примеры использования

• Изоляция пайки в печатных платах внутри серверов;
• Закрытие клеммных соединений в распределительных щитах;
• Маркировка фаз L/N/PE в трехфазных сетях;
• Защита проводов в автомобилях, судах, железнодорожных системах;
• Обработка выходов кабелей из корпусов станков и промышленных роботов.

Практические советы

• Выбирайте трубку с внутренним диаметром до усадки больше, чем наибольший диаметр соединяемых элементов - иначе не получится её надеть;
• При работе с несколькими проводами сразу - проверьте суммарный диаметр после усадки: он не должен превышать 6 мм;
• Храните в сухом месте, избегайте длительного воздействия прямого солнца - хотя материал устойчив к УФ, срок службы продлевается при бережном хранении;
• Для массового монтажа - используйте термофен с регулировкой температуры и насадкой для равномерного нагрева;
• Если трубка плохо садится - возможно, она была переохлаждена перед применением: согрейте её руками или в комнате за час до монтажа.
