Трубка термоусаживаемая ТТ-175-12,7/6,5 -1.2м | 75444 КВТ

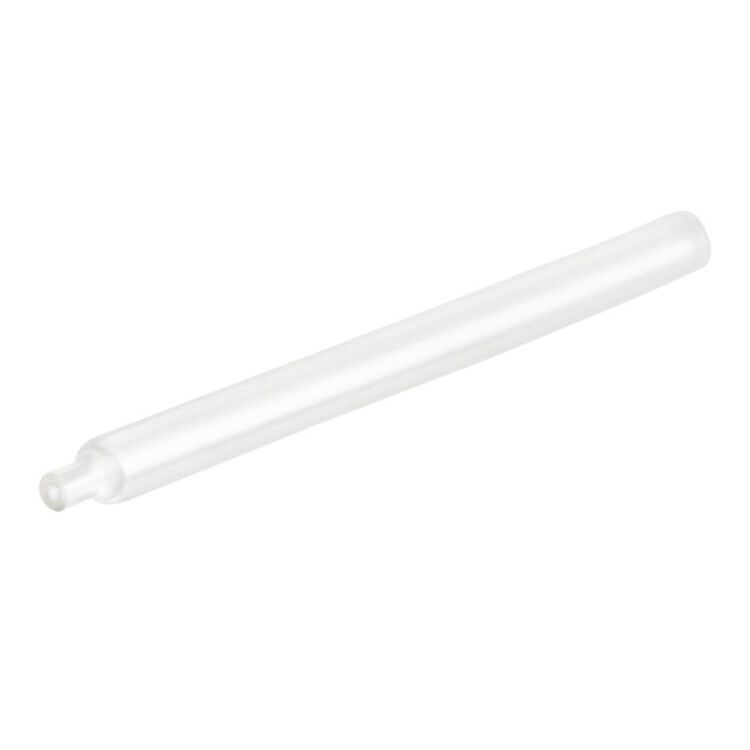

Трубка термоусаживаемая ТТ-175-12,7/6,5 прозрачная от КВТ предназначена для надёжной изоляции и защиты электрических соединений в экстремальных условиях - при высоких температурах, агрессивных средах и механических нагрузках. Артикул 75444 относится к серии ТТ-175, где каждая трубка обеспечивает визуальный контроль после монтажа благодаря прозрачному материалу.

Назначение и область применения

Трубка термоусаживаемая ТТ-175-12,7/6,5 прозрачная используется для изоляции и защиты проводов, кабельных соединений, жгутов и трубопроводов. Подходит для условий, где важна устойчивость к химическим веществам, высоким температурам и механическим повреждениям. Применяется в аэрокосмической, оборонной и тяжёлой промышленности, а также там, где требуется постоянный визуальный доступ к соединению.

Технические характеристики

• Тип: термоусаживаемая, с коэффициентом усадки 2:1
• Диаметр до усадки: 12,7 мм
• Диаметр после усадки: 6,5 мм
• Материал: поливинилиденфторид (PVDF) - фторопласт с высокой химической стойкостью и самозагасающими свойствами
• Рабочая температура: от –55 C до +175 C
• Толщина стенки после усадки: 0,3 мм - тонкостенное исполнение
• Цвет: прозрачный - позволяет контролировать состояние соединения после монтажа
• Номинальное напряжение: 1 кВ
• Длина одной трубки: 1,2 м
• Упаковка: 10 штук
• Стандарт: ТУ 22.21.29-073-97284872-2017

Совместимость и монтаж

Трубка термоусаживаемая ТТ-175-12,7/6,5 прозрачная требует равномерного нагрева для усадки. Для монтажа применяются высокотемпературные устройства:

• Строительные фены серии ТТ
• Пропановые горелки ПГ
• Портативные бутановые горелки КВТ

Перед установкой убедитесь, что поверхность, которую вы защищаете, имеет диаметр не более 6,5 мм после усадки. Напряжение на соединении не должно превышать 1 кВ. Трубка не рассчитана на многократную усадку - после первого нагрева её нельзя использовать повторно.

Безопасность и стандарты

Материал PVDF не поддерживает горение и соответствует требованиям безопасности для применений в зонах с риском возгорания. Соответствие ТУ 22.21.29-073-97284872-2017 гарантирует соответствие российским нормам для специализированных электроизоляционных изделий. Трубка не содержит галогенов, которые при горении выделяют токсичные пары.

Преимущества

• Высокая химическая стойкость - выдерживает контакт с бензином, керосином, маслами, кислотами, спиртами и растворителями
• Устойчивость к UV-излучению и внешним погодным факторам - подходит для наружного применения
• Абразивная и ударная стойкость - снижает риск повреждения при трении и вибрациях
• Минимальная толщина стенки после усадки (0,3 мм) при сохранении прочности - экономит место в жгутах
• Прозрачность - позволяет проверить качество соединения без демонтажа
• Широкий температурный диапазон - работает в суровых климатических условиях

Ограничения применения

• Не рекомендуется для длительного контакта с щелочами выше pH 12 - возможна деградация материала
• Не предназначен для использования в качестве основной механической опоры - не заменяет крепления или муфты
• Требует точного контроля температуры при монтаже: перегрев вызывает деформацию, недогрев - неполную усадку
• Не совместим с методами холодной усадки - только термический способ
• После усадки невозможно изменить форму или удалить трубку без повреждения

Примеры использования

• Защита соединений в проводке самолётов и ракет
• Изолирование кабелей в двигателях и системах управления военной техники
• Обмотка жгутов в химических цехах с агрессивными средами
• Изоляция кабелей в автономных энергоустановках, работающих при экстремальных температурах
• Защита проводов в системах питания дронов и беспилотников

Практические советы

• Перед монтажом протестируйте температуру нагрева на образце - PVDF требует более высокой температуры, чем обычные трубки из полиолефинов
• Используйте термофен с регулировкой мощности и равномерным потоком воздуха - избегайте локального перегрева
• При работе с несколькими соединениями на одном участке - начинайте усадку с середины, двигаясь к краям, чтобы избежать воздушных пузырей
• Проверьте, что диаметр кабеля или соединения перед усадкой не превышает 12,7 мм - иначе трубка не сможет плотно охватить поверхность
• Храните в сухом месте при комнатной температуре - не допускайте замораживания или длительного воздействия прямого солнечного света
• При необходимости отрезать трубку - используйте острые ножницы, чтобы избежать расслоения краёв
