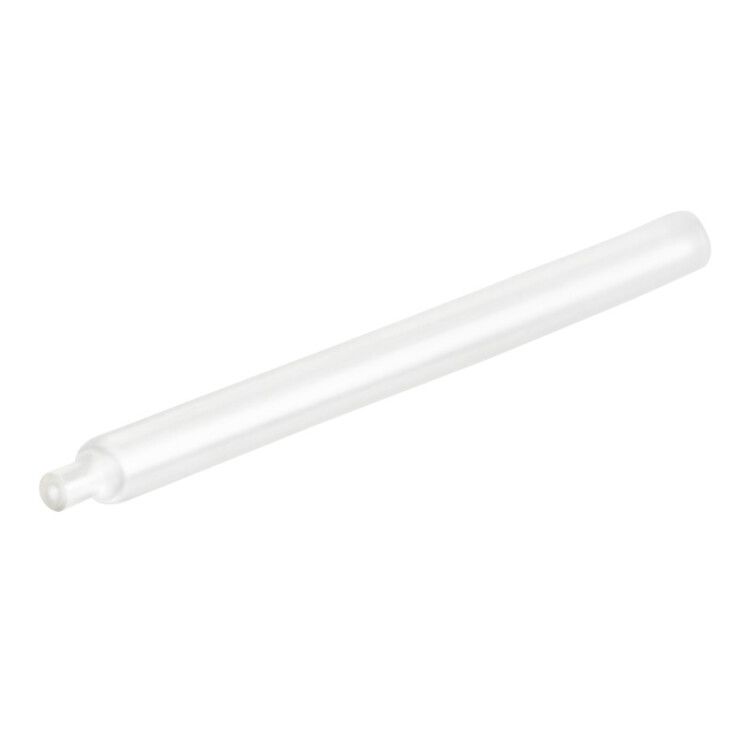

Трубка термоусаживаемая ТТ-175-6,4/3,2 -1.2м | 75442 КВТ

Трубка термоусадочная ТТ-175-6,4/3,2 прозрачная от КВТ - это тонкостенный изоляционный элемент из фторопласта с коэффициентом усадки 2:1, предназначенный для защиты электрических соединений в экстремальных условиях: высоких температурах, агрессивных средах и при механических нагрузках. Артикул 75442 рассчитан на работу при напряжении до 1 кВ и применяется там, где важна видимость соединения и устойчивость к химикатам.

Назначение и область применения

Трубка термоусадочная ТТ-175-6,4/3,2 прозрачная используется для:

• Изоляции и защиты электрических соединений, жгутов и проводов;
• Антикоррозионной защиты трубопроводов и кабельных систем;
• Обеспечения долговечной герметизации в условиях контакта с бензином, керосином, маслами, кислотами и растворителями;
• Применения в аэрокосмической, оборонной и высокотехнологичной промышленности, где требуются надёжность и визуальный контроль.

Подходит для мест с постоянными температурами до +175 C и кратковременным нагревом выше этого значения.

Технические характеристики

• Диаметр до усадки: 6,4 мм - позволяет легко одеть на соединения и кабели крупнее 3 мм;
• Диаметр после усадки: 3,2 мм - плотно облегает поверхность, обеспечивая механическую фиксацию;
• Коэффициент усадки: 2:1 - равномерное сужение без деформаций;
• Материал: фторопласт - химически инертен, не поддерживает горение;
• Толщина стенки после усадки: 0,3 мм - минимизация габаритов при сохранении прочности;
• Рабочая температура: от –55 C до +175 C - стабильность в широком диапазоне;
• Номинальное напряжение: 1 кВ - безопасная изоляция для слаботочных и средневольтных цепей;
• Цвет: прозрачный - позволяет контролировать состояние соединения без демонтажа;
• Стандарт: ТУ 22.21.29-073-97284872-2017 - соответствует требованиям российской нормативной базы.

Совместимость и монтаж

Трубка термоусадочная ТТ-175-6,4/3,2 прозрачная монтируется путём равномерного нагрева. Для этого используются:

• Высокотемпературные фены серии ТТ;
• Пропановые горелки ПГ;
• Портативные бутановые горелки «КВТ».

Перед установкой необходимо выбрать участок длиной не менее 1,2 м - такова стандартная нарезка. Нагрев следует начинать с одного конца, медленно перемещая источник тепла вдоль трубки, чтобы избежать перегрева и образования пузырей. Фторопласт требует более высокой температуры, чем обычные термоусадочные материалы - недостаточный нагрев приведёт к неполной усадке.

Безопасность и стандарты

Трубка термоусадочная ТТ-175-6,4/3,2 прозрачная изготовлена из самозатухающего материала - не поддерживает горение. Соответствует техническим условиям ТУ 22.21.29-073-97284872-2017, что гарантирует соответствие требованиям безопасности для промышленного применения. Прозрачность позволяет оператору визуально проверить целостность изоляции и отсутствие повреждений после монтажа.

Преимущества

• Высокая химическая стойкость - выдерживает контакт с бензином, керосином, кислотами, спиртами и растворителями;
• Механическая прочность - устойчива к порезам, истиранию и вибрациям;
• Устойчивость к УФ-излучению и внешним погодным факторам - годится для наружного монтажа;
• Минимальная толщина стенки после усадки - экономия места в жгутах и компактных устройствах;
• Прозрачность - возможность контроля качества соединения без вскрытия;
• Широкий температурный диапазон - работает в холодных и жарких зонах оборудования.

Ограничения применения

• Не рекомендуется использовать при температурах выше +175 C длительно - материал начинает терять форму;
• Требуется специальное оборудование для нагрева - обычная бытовая фена не обеспечит достаточной температуры;
• Фторопласт жёсткий - плохо гнётся вокруг острых углов; при необходимости изгибов лучше использовать дополнительную подложку;
• Не предназначен для изоляции подводящих проводов с напряжением свыше 1 кВ - требуется более толстая изоляция;
• При неправильном нагреве возможны неравномерная усадка или трещины - нужен опыт работы с фторопластовыми трубками.

Примеры использования

• Защита соединений в двигателях летательных аппаратов - устойчивость к керосину и вибрации;
• Изоляция кабелей в системах управления военной техники - противостояние химическим агентам и перепадам температур;
• Обмотка жгутов в химических производствах - защита от кислот и щелочей;
• Монтаж в автономных энергоустановках - работа при низких температурах (-55 C) и высокой влажности;
• Изоляция точек подключения в испытательных стендах - благодаря прозрачности можно отслеживать окисление контактов.

Практические советы

• Выбирайте длину трубки с запасом - 1,2 м достаточно для одной точки, но при сложных маршрутах используйте несколько отрезков;
• Перед монтажом протестируйте нагрев на образце - фторопласт требует больше времени, чем полиолефин;
• Не допускайте перегрева: при появлении белых пятен или помутнения - снижайте температуру или увеличьте скорость движения фена;
• При работе в закрытых пространствах - обеспечьте вентиляцию: при нагреве фторопласт выделяет пары, опасные при длительном вдыхании;
• Храните в сухом месте, избегая прямого солнечного света - хотя трубка устойчива к УФ, длительное воздействие может изменить цвет и эластичность;
• Упаковка содержит 10 штук - оптимально для серийного монтажа, но не стоит распаковывать всю партию сразу - материал чувствителен к пыли и влаге.
