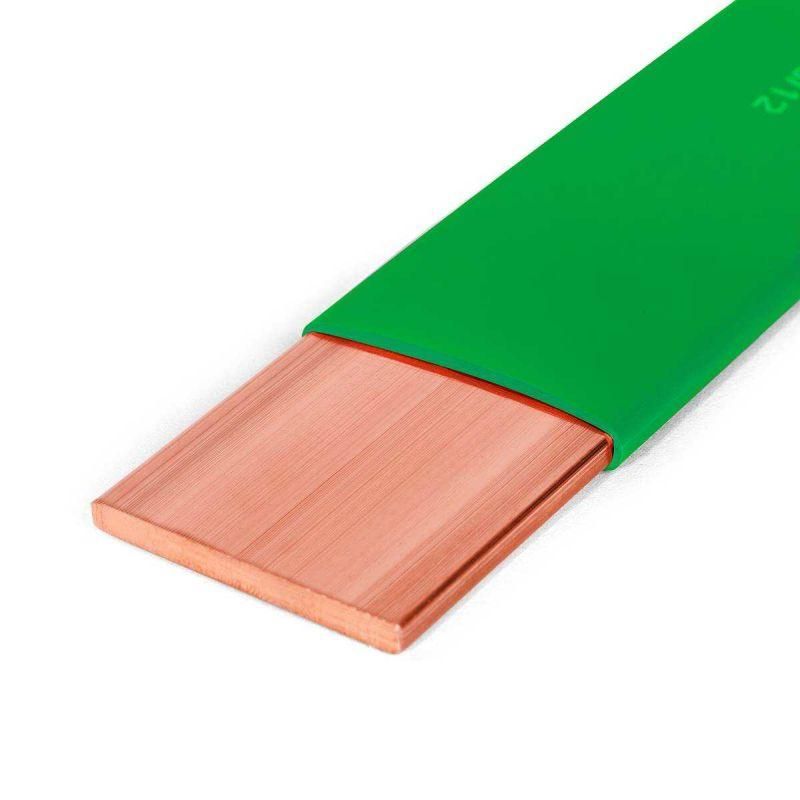

Трубка термоусаживаемая ТТШ-10-120/50 зеленая | 84897 КВТ

Трубка термоусадочная ТТШ-10-120/50 зеленая от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5 и высокой электрической прочности, она обеспечивает надежную изоляцию даже при ограниченном пространстве. Применяется как внутри помещений, так и на открытом воздухе.

Назначение и область применения

Трубка термоусадочная ТТШ-10-120/50 зеленая используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на подстанциях. Подходит для внутренней и наружной установки. Особенно эффективна там, где важно сократить расстояние между фазами, уменьшить габариты оборудования и повысить безопасность - например, в компактных ячейках КРУ или на открытых воздушных линиях. Также защищает шины от воздействия птиц, мелких животных и химических агрессивных сред.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 120 мм
• Диаметр после усадки: 50 мм
• Коэффициент усадки: 2.5:1
• Материал: полиолефин (PEX), без галогенов
• Толщина стенки после усадки: 2 мм
• Исполнение: среднестенная
• Цвет: зеленый
• Рабочая температура: от –55 C до +125 C
• Рабочее напряжение: 10 кВ
• Устойчивость: к УФ-излучению, химическим веществам, коррозии

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-120/50 зеленая совместима со всеми типами медных и алюминиевых шин, имеющих внешний диаметр до 120 мм. После нагрева плотно обжимает поверхность, образуя герметичную изоляционную оболочку.

Для монтажа требуется источник тепла с равномерным прогревом:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка КВТ

Не используйте открытый пламя без контроля - перегрев повреждает материал. Нагревайте равномерно, начиная с центра, двигаясь к краям. Перед монтажом убедитесь, что поверхность шины сухая и чистая.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-120/50 зеленая соответствует требованиям безопасности для работы под напряжением до 10 кВ. Отсутствие галогенов делает её безопасной при возможном возгорании - не выделяет токсичных газов. Материал устойчив к УФ-излучению, что гарантирует долгую службу при наружной эксплуатации. Соответствует аналогам BPTM (Raychem) и BBI (3M).

Преимущества

• Обеспечивает надежную изоляцию при малом свободном пространстве благодаря высокому коэффициенту усадки
• Защита от коротких замыканий, вызванных попаданием животных или птиц
• Стойкость к агрессивной среде - химикатам, влаге, солевым отложениям
• Электрическая прочность - допускает работу при 10 кВ без пробоя
• Цветовая маркировка (зеленый) упрощает идентификацию фаз
• Экологически безопасный состав - без галогенов

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или сверхвысокими температурами выше 125 C
• Не рекомендуется использовать на шинах с острыми кромками или неровностями - риск механического повреждения при усадке
• При монтаже на шины большего диаметра, чем 120 мм, трубка не сможет полностью охватить поверхность - выбирайте более крупный размер
• Не является конструкцией для восприятия механических нагрузок - не заменяет опорные элементы

Примеры использования

• Изоляция фазных шин в ячейках КРУ-10 кВ на подстанциях
• Защита шин в распределительных щитах промышленных цехов
• Монтаж на открытых воздушных линиях в условиях повышенной влажности или соленого воздуха
• Изолирование переходов между шинами и клеммниками в коммунальных и энергетических объектах

Практические советы

• Если для вашей шины подходят две трубки - например, ТТШ-10-120/50 и ТТШ-10-100/40 - всегда выбирайте ту, которая имеет больший исходный диаметр (120 мм). Это обеспечит лучшую посадку и снижает риск недостаточной усадки.
• Перед монтажом проверьте, чтобы шина была чистой, сухой и без заусенцев - особенно важна подготовка для алюминиевых шин.
• При работе на открытом воздухе учитывайте, что цвет зеленый хорошо виден, но требует регулярной проверки на наличие трещин или потускнения от УФ - хотя материал устойчив, длительная эксплуатация может потребовать осмотра.
• Трубка термоусадочная ТТШ-10-120/50 зеленая от КВТ легко отличается по цвету от других моделей - удобно для обслуживания и диагностики.
