Трубка термоусаживаемая ТТШ-10-150/60 желтая | 84904 КВТ

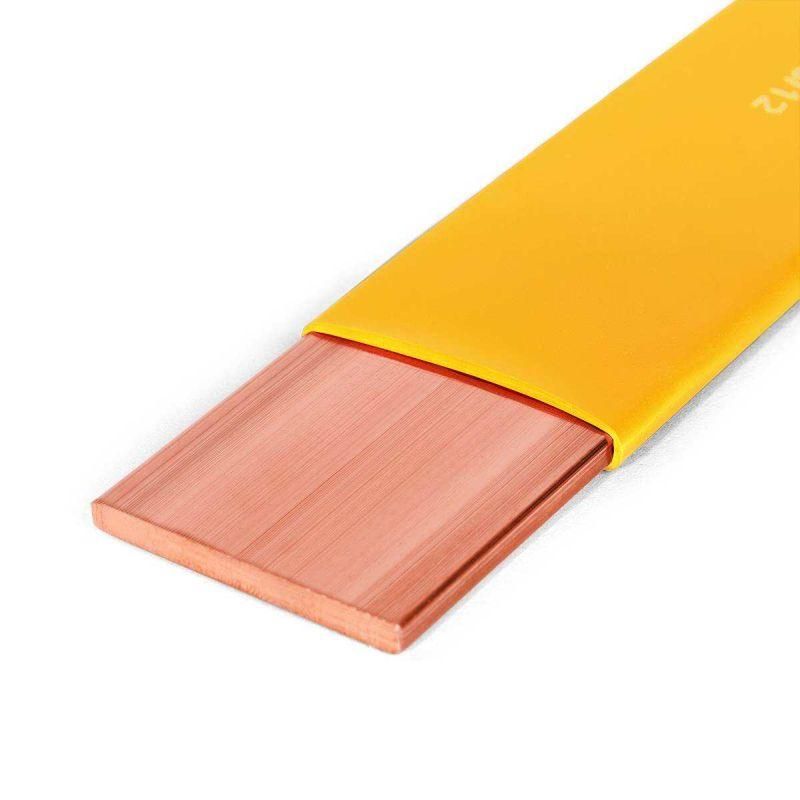

Трубка термоусадочная ТТШ-10-150/60 желтая от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5:1 и рабочему напряжению 10 кВ, она обеспечивает надёжную электроизоляцию даже в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Назначение и область применения

Трубка термоусадочная ТТШ-10-150/60 желтая используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на открытых подстанциях. Применяется там, где требуется высокая электрическая прочность, защита от короткого замыкания, вызванного попаданием животных или птиц, а также защита от химической коррозии. Подходит для наружной установки благодаря устойчивости к ультрафиолету.

Технические характеристики

• Диаметр до усадки: 150 мм
• Диаметр после усадки: 60 мм
• Коэффициент усадки: 2.5:1 - обеспечивает плотное прилегание к шине любой формы
• Рабочее напряжение: 10 кВ - соответствует требованиям для среднего напряжения
• Материал: полиолефин (PEX) - экологичный, без галогенов (не выделяет токсичных веществ при нагреве)
• Толщина стенки после усадки: 2 мм - достаточна для механической и электрической защиты
• Рабочая температура: от –55 C до +125 C - работает в суровых климатических условиях
• Исполнение: среднестенная - оптимальное соотношение прочности и гибкости
• Цвет: жёлтый - стандартизирован для обозначения фазы L1 (по ГОСТ Р 50462)

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-150/60 желтая совместима с любыми шинами, имеющими диаметр до 60 мм после усадки. Для монтажа необходим источник тепла:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

При монтаже важно равномерно прогревать поверхность трубки, начиная с центра и двигаясь к краям, чтобы избежать складок и воздушных пузырей. Если для одной шины подходят две размерные трубки - предпочтительнее выбрать большую (150 мм до усадки), так как это гарантирует более качественную усадку и лучшую герметичность.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-150/60 желтая изготовлена из материала без галогенов - безопасна при возгорании, не образует едких паров. Соответствует требованиям к изоляционным материалам для электротехнических устройств напряжением до 10 кВ. Устойчива к УФ-излучению, что делает её пригодной для наружного применения без дополнительной защиты.

Преимущества

• Уменьшает расстояние между фазными шинами - компактнее проектирование шкафов и подстанций
• Защищает от короткого замыкания при контакте с живностью - повышает безопасность обслуживания
• Не подвержена химической коррозии - долгий срок службы в агрессивных средах
• Электрическая прочность выше, чем у обычной изоляции - снижает риск пробоя
• Легко монтируется и не требует специальных креплений

Ограничения применения

• Не применяется для изоляции проводов с малым сечением - слишком крупный диаметр после усадки (60 мм) не подойдёт
• Требует принудительного нагрева; нельзя использовать как самоклеящуюся или холодную изоляцию
• Не рекомендовано применение при температурах ниже –55 C - возможна потеря эластичности
• Не предназначен для постоянного погружения в жидкости - хотя IP-класс не указан, длительный контакт с водой может снизить срок службы

Примеры использования

• Изоляция фазных шин в ячейках КРУ 6–10 кВ
• Закрытие соединений между шинопроводами в распределительных пунктах
• Защита токоведущих частей в outdoor-шкафах на подстанциях
• Изолирование ответвлений от главной шины в цеховых электрощитах

Практические советы

• Перед монтажом проверьте диаметр шины - он должен быть меньше 60 мм, иначе трубка не сможет плотно обхватить её после усадки
• Выбирайте цвет по стандарту: жёлтый - L1, зелёный - L2, красный - L3
• Не используйте пламя напрямую - всегда держите горелку на расстоянии 10–15 см, чтобы не прожечь материал
• При работе в сыром помещении - протирайте шину перед монтажом, чтобы исключить капли воды под трубкой
• Аналоги: BPTM (Raychem), BBI (3M) - если нужна замена, можно использовать эти модели с аналогичными параметрами
