Трубка термоусаживаемая ТТШ-10-75/30 желтая | 84901 КВТ

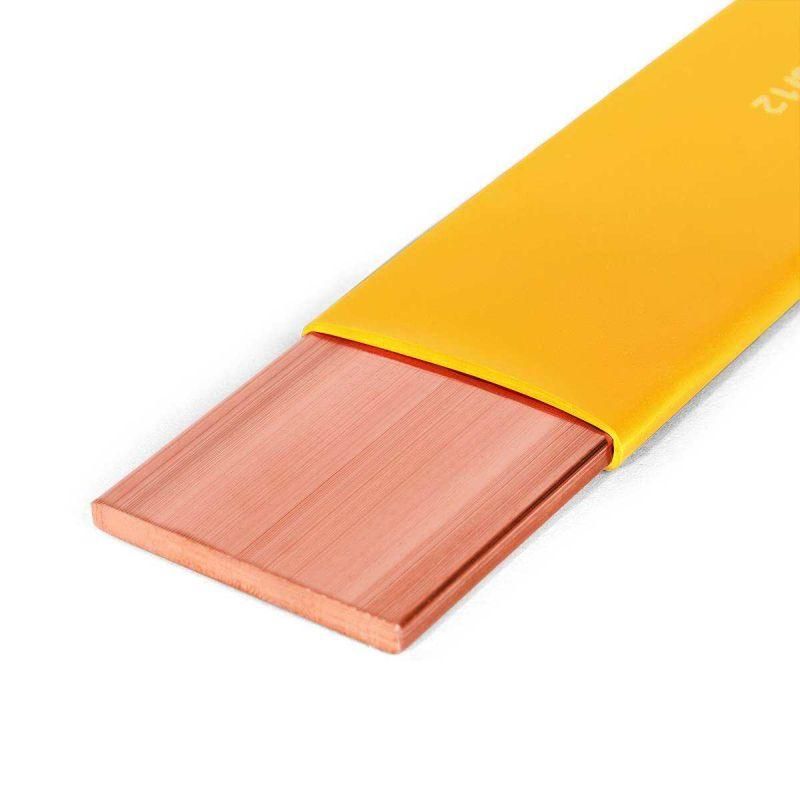

Трубка термоусадочная ТТШ-10-75/30 желтая от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5:1 и рабочему напряжению 10 кВ, она обеспечивает надёжную электроизоляцию даже в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Назначение и область применения

Трубка термоусадочная ТТШ-10-75/30 желтая используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на открытых подстанциях. Применяется там, где требуется высокая электрическая прочность, защита от короткого замыкания, вызванного попаданием птиц или мелких животных, а также защита от химической коррозии. Подходит для наружной установки благодаря устойчивости к ультрафиолету.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 75 мм
• Диаметр после усадки: 30 мм
• Коэффициент усадки: 2.5:1 - позволяет плотно облегать шины различного диаметра
• Материал: полиолефин (PEX), без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Рабочая температура: от –55 C до +125 C - подходит для экстремальных условий
• Толщина стенки после усадки: 2 мм - достаточна для механической и электрической защиты
• Исполнение: среднестенная - оптимальное соотношение прочности и гибкости
• Цвет: жёлтый - соответствует цветовой маркировке фазы L1 по ГОСТ
• Рабочее напряжение: 10 кВ - рассчитана на использование в сетях до 10 кВ

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-75/30 желтая совместима с шинами диаметром до 30 мм после усадки. Для монтажа необходим источник тепла: высокотемпературный фен серии ТТ, пропановая горелка ПГ или портативная бутановая горелка «КВТ». Нагрев следует равномерно распределять по всей поверхности трубки, начиная с центра и двигаясь к краям. Перед монтажом проверьте, что шина чистая и сухая - грязь или влага снижают качество адгезии.

Если для одной шины подходят две трубки - выбирайте большую по исходному диаметру (75 мм), чтобы гарантировать плотное прилегание после усадки.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-75/30 желтая изготовлена из материала без галогенов (HF-free), что соответствует требованиям безопасности при пожаре. Работает при напряжении до 10 кВ, что делает её пригодной для использования в распределительных устройствах среднего класса напряжения. Соответствует аналогам BPTM (Raychem) и BBI (3M) по функциональным параметрам.

Преимущества

• Высокая электрическая прочность - предотвращает пробой даже при перегрузках
• Устойчивость к УФ-излучению - сохраняет целостность при наружной установке
• Защита от короткого замыкания - препятствует контакту шин с живностью
• Снижение габаритов - позволяет уменьшить расстояния между фазами, экономя место в шкафу
• Стойкость к химическим веществам - защищает шины от коррозии в агрессивной среде
• Яркий жёлтый цвет - обеспечивает быстрое визуальное отличие фазы L1

Ограничения применения

• Не применяется для изоляции проводов меньшего сечения - слишком большой исходный диаметр затрудняет точное прилегание
• Не рекомендовано использовать при температурах выше +125 C - материал начинает деформироваться
• Не предназначен для постоянного погружения в жидкость - хотя устойчива к влаге, не является герметичной оболочкой для подводных систем
• Требует обязательного нагрева - нельзя просто надеть и закрепить; без термоусадки не создаёт нужной степени изоляции

Примеры использования

• Изоляция фазных шин в комплектных распределительных устройствах (КРУ) 6–10 кВ
• Обмотка шин в трансформаторных подстанциях с открытыми элементами
• Закрытие соединений между шинами в щитовых помещениях на промышленных объектах
• Защита шин в наружных ячейках КРУ, подвергающихся воздействию пыли, влаги и солнца

Практические советы

• Перед монтажом прогрейте трубку слегка - так она станет более эластичной и легче одевается
• Используйте термофен с регулировкой температуры - перегрев повреждает материал
• Проверяйте соответствие диаметра шины и усаженного значения (30 мм): если шина больше - выбирайте другую трубку
• При работе в холодном помещении (ниже –20 C) предварительно согрейте трубку до комнатной температуры - иначе усадка будет неравномерной
• Жёлтый цвет - стандарт для фазы L1. Не используйте эту трубку для других фаз, чтобы избежать путаницы при обслуживании
