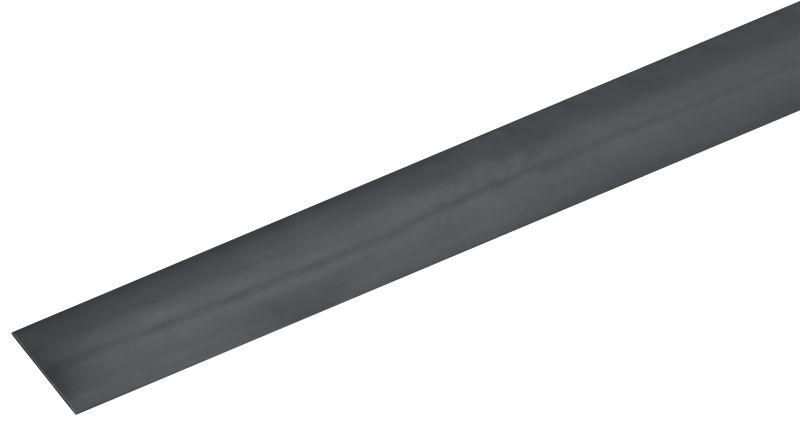

Трубка термоусадочная ТТУ 25/12,5 черная 1м | UDR10-025-D125-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 25/12.5 черная 1 метр от GENERICA - тонкостенный изоляционный элемент с коэффициентом усадки 2:1, предназначен для защиты и изоляции соединений проводов, пайки и маркировки кабелей. Артикул udr10-025-d125-001-k02-g соответствует серийному исполнению, совместимому с продуктами IEK.

Назначение и область применения

Трубка термоусадочная ТТУ 25/12.5 черная 1 метр используется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты пайки, клемм и ответвлений от влаги, пыли и механических повреждений;
• Маркировки жил и кабельных групп по цвету и длине;
• Фиксации и герметизации мест соединений в условиях повышенной влажности или вибрации.

Подходит для работы в распределительных щитах, на производстве, в бытовой и промышленной электронике, автопроме и системах автоматизации.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 25 мм - позволяет надевать на крупные соединения, кабели или колпачки
• Диаметр после усадки: 12.5 мм - плотно облегает поверхность после нагрева
• Коэффициент усадки: 2:1 - равномерное сжатие без перекосов
• Материал: полиэтилен высокого давления (ПЭВД) - прочный, химически стойкий
• Исполнение: тонкостенная - сохраняет гибкость и минимальный внешний объем после усадки
• Толщина стенки после усадки: 0.68 мм - достаточна для базовой изоляции, но не для высоких нагрузок
• Рабочая температура: от –30 C до +125 C - работает в широком температурном диапазоне
• Цвет: черный - универсальный, не выгорает на свету

Совместимость и монтаж

Трубка термоусадочная ТТУ 25/12.5 черная 1 метр легко надевается на провода и соединения до нагрева. Для усадки требуется тепловая пушка или фен с регулируемой температурой (110–140 C). Нагревать равномерно, начиная с одного конца, чтобы избежать пузырей и перекосов. Учитывайте посадочный диаметр 12.5 мм - после усадки трубка не подойдет для поверхностей больше этого значения. Подходит для медных и алюминиевых жил, кабелей с диаметром до 20 мм до усадки.

Безопасность и стандарты

Трубка термоусадочная ТТУ 25/12.5 черная 1 метр изготовлена по технологиям, обеспечивающим электроизоляцию в соответствии с требованиями к материалам класса IEC 60695. Материал не поддерживает горение, не содержит свинец и другие запрещённые вещества. Соответствует экологическим нормам RoHS.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотную посадку даже на неровные поверхности
• Тонкая стенка снижает объем сборки - важно в ограниченных пространствах
• Стабильность свойств при температурных колебаниях от –30 C до +125 C
• Устойчивость к воздействию масла, бензина и большинства бытовых растворителей
• Не требует клея или дополнительной фиксации

Ограничения применения

• Не рекомендуется использовать там, где возможны постоянные механические нагрузки (например, трение о металлические края)
• Тонкая стенка (0.68 мм) не обеспечивает защиту от высоких напряжений выше 1 кВ - для таких задач нужна более толстая изоляция
• Не подходит для длительного прямого контакта с открытым пламенем или высокотемпературными источниками (>130 C)
• При неправильном нагреве (слишком быстро или неравномерно) возможны деформация или образование воздушных зазоров

Примеры использования

• Изоляция пайки в печатных платах и контроллерах
• Закрытие клеммных соединений в силовых шкафах
• Маркировка кабелей управления в станках и конвейерах
• Герметизация входов кабелей в корпуса оборудования
• Защита соединений в автомобильной проводке (двигатель, АКБ, освещение)

Практические советы

• Перед использованием проверьте внутренний диаметр объекта - он должен быть меньше 12.5 мм после усадки
• Обрезайте трубку с запасом 5–10 мм по длине, чтобы полностью закрыть соединение
• Используйте термофен с насадкой для равномерного прогрева - обычный фен может не справиться
• Не используйте открытый огонь - риск возгорания материала и повреждения изоляции
• Храните в сухом месте, избегая прямого UV-излучения - хотя черный цвет устойчив, долгое воздействие солнца снижает эластичность
