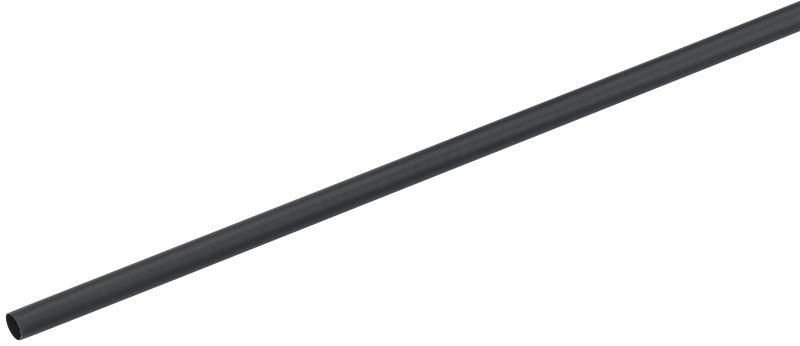

Трубка термоусадочная ТТУ 5/2,5 черная 1м | UDR10-005-D25-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 5/2.5 черная 1м от GENERICA - тонкостенный изоляционный элемент на основе полиэтилена, который надёжно защищает и изолирует соединения проводов после усадки. Подходит для монтажа в условиях широкого температурного диапазона, особенно там, где важна компактность и прочность.

Назначение и область применения

Трубка термоусадочная ТТУ 5/2.5 черная 1м используется для:

• Электрической изоляции соединений проводов, клемм и пайки;
• Механической защиты мест скруток, опрессовок и ответвлений;
• Маркировки кабелей и проводов по цвету (черный - универсальный вариант);
• Герметизации и фиксации жил в условиях вибрации и перепадов температур.

Подходит для работы в бытовой, промышленной и автомобильной электротехнике - например, на пультах управления, в распределительных щитах, на станках и конвейерах.

Технические характеристики

• Тип: термоусаживаемая, с коэффициентом усадки 2:1 - при нагреве сужается вдвое по диаметру;
• Диаметр до усадки: 5,6 мм - позволяет легко одеть на соединения сечением до 4 мм2;
• Диаметр после усадки: 3 мм - плотно облегает провода, исключая люфт;
• Материал: полиэтилен высокого давления (ПЭВД) - гибкий, химически стойкий, долговечный;
• Толщина стенки после усадки: 0,38 мм - сохраняет минимальную массу и объем;
• Исполнение: тонкостенная - идеальна для ограниченного пространства;
• Рабочая температура: от –30 C до +125 C - выдерживает холодные условия и нагрев от оборудования;
• Цвет: черный - маскирует загрязнения, не выгорает на свету.

Совместимость и монтаж

Трубка термоусадочная ТТУ 5/2.5 черная 1м совместима с медными и алюминиевыми проводами, кабелями с изоляцией до 5 мм в диаметре. Для установки требуется тепловая пушка или фен - равномерно прогревайте поверхность, начиная с центра, чтобы избежать пузырей и перегрева. Усадка происходит автоматически при достижении ~120 C. Не используйте открытый пламя - риск повреждения материала.

После усадки трубка плотно прилегает к проводу, не требует клея или дополнительной фиксации. Диаметр 3 мм после усадки делает её подходящей для многожильных проводов сечением до 2,5 мм2.

Безопасность и стандарты

Трубка термоусадочная ТТУ 5/2.5 черная 1м соответствует требованиям к электроизоляционным материалам для низковольтных систем. Материал - самозатухающий, не распространяет горение. Применяется в соответствии с ГОСТ Р 50971 и IEC 60684-2. Нет токсичных выбросов при нормальной эксплуатации.

Преимущества

• Высокий коэффициент усадки 2:1 - обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкая стенка снижает общий объем сборки - важно в плотных панелях и шкафах;
• Стабильность при температурных колебаниях - не трескается на морозе и не деформируется при нагреве;
• Устойчивость к воздействию масла, бензина и большинства растворителей - подходит для автопрома и промзоны;
• Чёрный цвет не выцветает - сохраняет видимость маркировки длительное время.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или сверхвысокими температурами (>125 C);
• Не рекомендуется использовать в качестве основной внешней изоляции кабелей, подвергающихся механическому растяжению - только для защиты соединений;
• При усадке не восстанавливает форму - нельзя “расправить” после уменьшения диаметра;
• Не подходит для герметизации подводящих линий под давлением воды - не является водонепроницаемой муфтой.

Примеры использования

• Изоляция пайки в печатных платах радиоаппаратуры;
• Защита клемм в силовых модулях станков ЧПУ;
• Маркировка проводов в щитах управления - черный цвет удобен для обозначения заземления или фазы;
• Фиксация и изоляция проводов в автомобилях - под капотом, в дверях, в освещении;
• Закрытие соединений в уличном освещении при условии отсутствия прямого попадания воды.

Практические советы

• Выбирайте длину с запасом - минимум 2–3 см больше места соединения, чтобы обеспечить полную усадку;
• Перед усадкой проверьте внутренний диаметр провода - он должен быть меньше 5,6 мм, иначе трубка не наденется;
• При работе с несколькими проводами - убедитесь, что суммарный диаметр не превышает 5,6 мм до усадки;
• Для точного контроля температуры используйте термопару или фен с регулировкой - перегрев вызывает потемнение и хрупкость;
• Артикул udr10-005-d25-001-k02-g - один из вариантов исполнения от GENERICA; аналоги от IEK имеют те же параметры, но могут отличаться по качеству покрытия.
