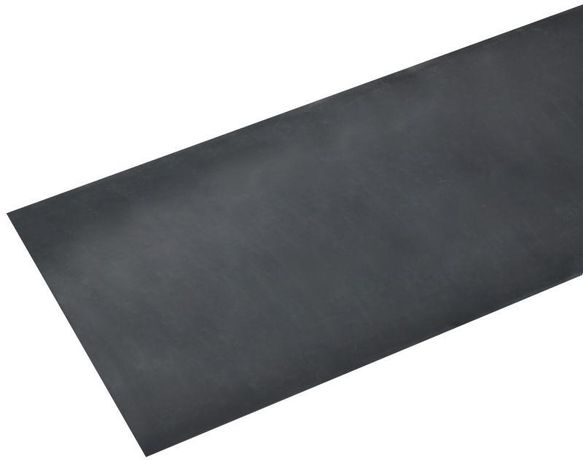

Трубка термоусадочная ТТУ 150/90 черная 1м | UDR10-150-075-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 150/90 черная 1 метр от GENERICA используется для изоляции и защиты электрических соединений, пайки и маркировки кабелей. Благодаря коэффициенту усадки 2:1 и прочной тонкостенной конструкции, она надежно фиксируется на проводах и кабелях большого диаметра.

Назначение и область применения

Трубка термоусадочная ТТУ 150/90 черная 1 метр применяется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты от механических повреждений, влаги и пыли;
• Фиксации и герметизации мест пайки;
• Маркировки кабельных цепей по цвету и размеру.

Подходит для работы в условиях повышенной влажности, на производстве, в энергетике, транспорте и автоматизированных системах.

Технические характеристики

• Диаметр до усадки: 150 мм - позволяет надеть на крупные соединения, кабели или группы проводов;
• Диаметр после усадки: 90 мм - плотно облегает поверхность после нагрева;
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве до 125 C;
• Материал: полиэтилен высокого давления (ПЭВД) - устойчив к химическим воздействиям и старению;
• Толщина стенки после усадки: 0,95 мм - достаточна для механической защиты без избыточной жесткости;
• Исполнение: тонкостенная - легкая, гибкая, удобна для монтажа в ограниченном пространстве;
• Рабочая температура: от –30 C до +125 C - выдерживает экстремальные условия;
• Цвет: черный - подавляет световое излучение, маскирует загрязнения, часто используется в промышленных системах.

Совместимость и монтаж

Трубка термоусадочная ТТУ 150/90 черная 1 метр совместима с любыми проводниками и кабелями, диаметр которых до усадки не превышает 150 мм. Для установки требуется тепловая пушка или фен с регулируемой температурой. Нагревать равномерно, начиная с одного конца, чтобы избежать образования воздушных пузырей. Усадка происходит за несколько секунд при температуре около 120–125 C. Не используйте открытый пламя - риск перегрева и возгорания материала.

Безопасность и стандарты

Трубка соответствует требованиям к электроизоляционным материалам. Произведена по технологии GENERICA, обеспечивающей однородную структуру и стабильные параметры усадки. Материал не содержит свинец и другие запрещённые вещества. Применима в соответствии с ГОСТ Р 54852-2011 для термоусаживаемых изделий.

Преимущества

• Высокий коэффициент усадки 2:1 - легко охватывает сложные формы и большие диаметры;
• Стойкость к широкому диапазону температур - работает даже в холодных помещениях и рядом с горячими элементами;
• Тонкостенная конструкция - сохраняет гибкость после усадки, не деформирует кабель;
• Чёрный цвет - снижает влияние УФ-излучения, долговечнее в outdoor-условиях;
• Совместима с продуктами GENERICA и IEK - можно комбинировать с другими элементами из одной серии.

Ограничения применения

• Не рекомендуется использовать для постоянного контакта с растворителями, бензином и агрессивными химикатами - возможна деградация полиэтилена;
• Не подходит для частого изгиба под напряжением - после усадки становится менее эластичной;
• Длина 1 метр - недостаточна для длинных участков; при необходимости используйте несколько отрезков с нахлёстом;
• Не является водонепроницаемой конструкцией сама по себе - требует герметизации соединений перед применением в сырых средах.

Примеры использования

• Изоляция силового кабеля 4×25 мм2 на распределительной коробке;
• Закрытие пайки между медными шинами в щите управления;
• Маркировка групп кабелей на конвейере с использованием цветовой системы;
• Защита соединений в уличных осветительных устройствах;
• Герметизация входа кабеля в корпус оборудования IP54.

Практические советы

• Перед монтажом проверьте, что внешний диаметр кабеля или соединения меньше 150 мм - иначе трубка не наденется;
• Обрезайте лишнюю длину до усадки - после усадки изменить форму невозможно;
• При работе с несколькими кабелями в одном месте - убедитесь, что суммарный диаметр не превышает 150 мм;
• Храните в сухом месте, избегайте длительного воздействия прямого солнечного света - даже черная трубка со временем может стать хрупкой;
• Артикул udr10-150-075-001-k02-g - это точный идентификатор для заказа запасных отрезков. Сохраняйте его при закупках.
