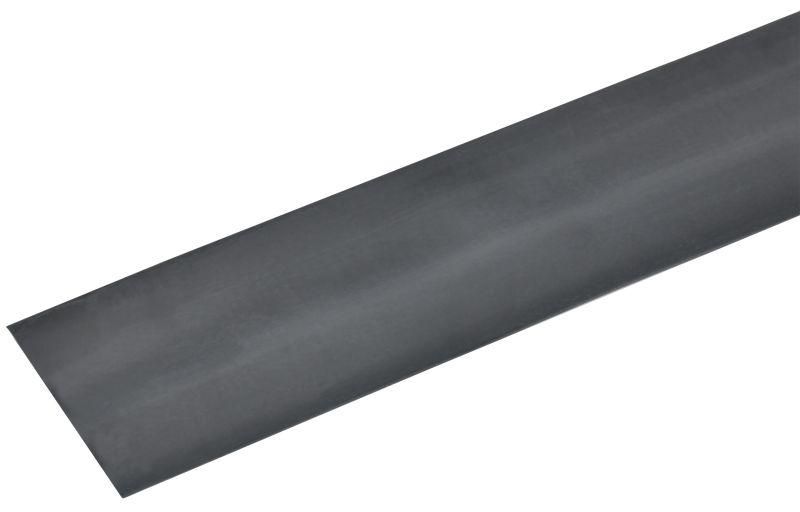

Трубка термоусадочная ТТУ 50/25 черная 1м | UDR10-050-025-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 50/25 черная 1 метр от бренда GENERICA - это тонкостенный изоляционный элемент на основе полиэтилена, который сужается в два раза при нагреве, обеспечивая плотную посадку на соединениях проводов, кабелей и паяных участках. Артикул udr10-050-025-001-k02-g подходит для работ в условиях широкого температурного диапазона.

Назначение и область применения

Трубка термоусадочная ТТУ 50/25 черная 1 метр используется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты от механических повреждений, влаги и пыли;
• Фиксации и герметизации паяных контактов;
• Маркировки кабельных трасс по цвету (черный - универсальный вариант);
• Обработки мест прохода кабелей через отверстия или корпуса оборудования.

Подходит для работы в электрооборудовании, панелях управления, силовой аппаратуре, автомобильной и судовой электронике.

Технические характеристики

• Тип: термоусаживаемая, коэффициент усадки 2:1 - при нагреве диаметр уменьшается вдвое;
• Диаметр до усадки: 50 мм - позволяет надевать на крупные соединения, кросс-соединители или группы проводов;
• Диаметр после усадки: 25 мм - обеспечивает плотное прилегание к основанию;
• Материал: полиэтилен высокого давления (ПЭВД) - прочный, химически стойкий, не выделяет токсины при нагреве;
• Толщина стенки после усадки: 0,6 мм - достаточна для базовой защиты, но не для высоких механических нагрузок;
• Исполнение: тонкостенная - легкая, гибкая, экономичная по материалу;
• Рабочая температура: от –30 C до +125 C - подходит для большинства промышленных условий, включая холодные помещения и нагретые шкафы;
• Цвет: черный - маскирует загрязнения, не выгорает на свету, не требует специальной маркировки.

Совместимость и монтаж

Трубка термоусадочная ТТУ 50/25 черная 1 метр легко надевается на подготовленное соединение до нагрева. Для усадки требуется тепловая пушка или фен с регулируемой температурой (не ниже 120 C). Нагревать равномерно, начиная с одного конца, чтобы избежать образования воздушных пузырей. Учитывайте посадочный диаметр: перед использованием проверьте, что внешний диаметр соединения не превышает 45–48 мм - иначе трубка не сможет плотно обжать поверхность даже после усадки.

Безопасность и стандарты

Трубка соответствует требованиям к изоляционным материалам для электротехники. Материал - полиэтилен, не поддерживающий горение, безопасен при нормальном режиме эксплуатации. Применяется в соответствии с ГОСТ Р 50971 и IEC 60688. Не рекомендовано использование в средах с постоянным воздействием открытого пламени или сверхвысокими температурами выше 125 C.

Преимущества

• Высокая степень усадки (2:1) - позволяет использовать одну трубку на различных диаметрах;
• Легко монтируется - не требует клея, зажимов или дополнительных креплений;
• Стойкость к влаге, пыли и химическим веществам - продлевает срок службы соединений;
• Гибкость после усадки - не деформируется при изгибе кабеля;
• Черный цвет снижает риск перепутать жилы при обслуживании.

Ограничения применения

• Не предназначен для защиты от значительных ударных или режущих нагрузок - тонкая стенка (0,6 мм) не заменяет металлическую оплетку или рукав;
• Не следует применять в условиях длительного прямого UV-излучения - хотя черный цвет защищает от выцветания, долгосрочное воздействие солнечного света может ослабить материал;
• Не подходит для установки на острые кромки без предварительной защиты - возможны порезы материала;
• Не рассчитана на частые циклы нагрева-охлаждения - многократное повторное нагревание снижает эластичность.

Примеры использования

• Изоляция ответвлений в распределительных щитах;
• Закрытие паяных соединений в контроллерах ЧПУ;
• Защита кабельных сборок на конвейерах с вибрацией;
• Маркировка групп кабелей в серверных стойках;
• Герметизация входов кабелей в корпуса насосов и двигателей.

Практические советы

• Перед монтажом убедитесь, что поверхность сухая и свободна от грязи - влага под трубкой может вызвать коррозию;
• Если соединение имеет большой объем, используйте трубку длиной минимум на 20–30 мм больше, чем сама зона изоляции - так она лучше закроет края;
• Не применяйте открытый огонь (газовая горелка) - можно прожечь материал; используйте только термофен с равномерным потоком воздуха;
• При работе с несколькими трубками одной партии - они совпадают по качеству усадки, поэтому удобны для массового монтажа;
• Артикул udr10-050-025-001-k02-g - это единственный формат этой модели в линейке GENERICA, аналоги от IEK имеют другие размеры и толщину стенки - не путайте.
