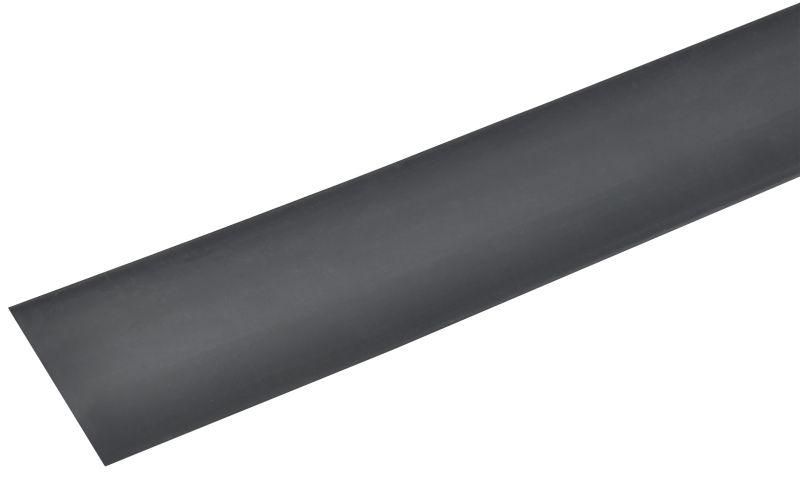

Трубка термоусадочная ТТУ 40/20 черная 1м | UDR10-040-020-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 40/20 черная 1 метр от GENERICA используется для изоляции и защиты электрических соединений, пайки и маркировки кабелей. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она легко надевается на провода и плотно обжимает их после нагрева.

Назначение и область применения

Трубка термоусадочная ТТУ 40/20 черная 1 метр применяется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты пайки, клемм и разъемов от влаги, пыли и механических повреждений;
• Маркировки кабельных жил по цвету или группам;
• Фиксации и уплотнения проводов в местах прохода через корпуса устройств.

Подходит для работы в условиях промышленного оборудования, автоматизации, силовой электроники и бытовой электропроводки.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 40 мм - позволяет свободно надевать на крупные соединения или пучки проводов
• Диаметр после усадки: 20 мм - обеспечивает плотную фиксацию после нагрева
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве до заданного размера
• Материал: полиэтилен высокого давления (ПЭВД) - гибкий, химически стойкий, долговечный
• Толщина стенки после усадки: 0,6 мм - достаточна для изоляции, но сохраняет гибкость
• Рабочая температура: от –30 C до +125 C - выдерживает широкий температурный диапазон
• Цвет: черный - подходит для универсального применения, маскирует загрязнения
• Исполнение: тонкостенная - легкая, не увеличивает объем сборки
• Длина: 1 метр - стандартная длина для одного соединения

Совместимость и монтаж

Трубка термоусадочная ТТУ 40/20 черная 1 метр совместима с любыми проводниками, чей диаметр до усадки не превышает 40 мм. После нагрева она сжимается до 20 мм, поэтому идеально подходит для обработки:

• Пучков из нескольких одножильных или многожильных проводов;
• Кабельных ответвлений;
• Клеммных колодок и разъемов с внешним диаметром до 40 мм.

Для монтажа используйте тепловую пушку или фен. Нагревайте равномерно, начиная с центра, чтобы избежать перегрева и деформаций. Убедитесь, что поверхность перед установкой сухая и чистая.

Безопасность и стандарты

Производитель указывает соответствие требованиям к электроизоляционным материалам. Материал - полиэтилен высокого давления, не содержит галогенов, не поддерживает горение. Применяется в соответствии с нормами ГОСТ Р 50890 и IEC 60688 для изоляции низковольтных соединений.

Преимущества

• Высокая степень усадки (2:1) - позволяет использовать одну трубку на различных диаметрах проводов;
• Тонкостенная конструкция - минимальное увеличение габаритов после монтажа;
• Стойкость к температурным перепадам - работает в холодных и нагретых средах;
• Простота монтажа - не требует клея, герметика или специнструментов кроме фена;
• Черный цвет - не выгорает на свету, не показывает грязь и окисление.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или высокими температурами выше 125 C - возможна деформация и потеря изоляционных свойств;
• Не рекомендуется для использования в условиях постоянной механической нагрузки (например, частого изгиба или трения) - материал эластичен, но не армирован;
• Не обеспечивает IP-защиту сам по себе; для герметизации требуется предварительная подготовка поверхности или применение герметиков;
• Не подходит для монтажа на провода с диаметром более 40 мм - не сможет надеться.

Примеры использования

• Изоляция пайки в контроллерах ЧПУ и промышленных модулей;
• Закрытие клеммных соединений в распределительных щитах;
• Маркировка кабелей управления в системах автоматизации;
• Защита выходов переменного тока в преобразователях частоты;
• Обработка кабелей в автомобилях и спецтехнике - особенно там, где важна компактность.

Практические советы

• Перед использованием проверьте внутренний диаметр соединения - он должен быть меньше 40 мм, иначе трубка не наденется.
• При работе с несколькими проводами - соберите их в пучок, чтобы избежать зазоров внутри усаживающейся трубки.
• Не используйте открытый огонь (газовая горелка) - риск перегрева и возгорания материала. Только термофен с регулировкой температуры.
• При необходимости длинной изоляции - можно использовать несколько отрезков, слегка перекрывая друг друга (не менее 5–10 мм).
• Артикул udr10-040-020-001-k02-g соответствует партиям GENERICA и IEK - совместим по размерам, но проверяйте качество покрытия при получении.
