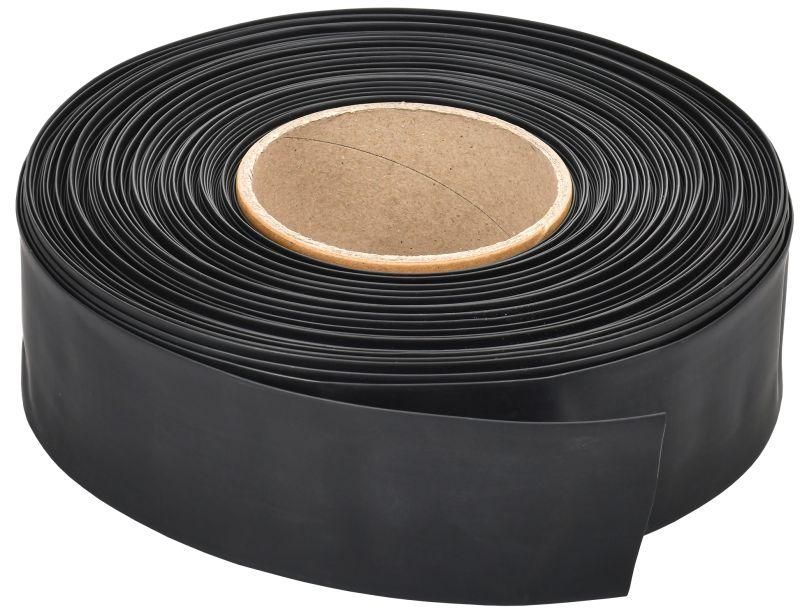

Трубка термоусадочная ТТУ 10/5 черная 100м | UDR10-010-005-100-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 10/5 черная 100м от GENERICA - тонкостенный изоляционный материал на основе полиэтилена, предназначен для герметизации и защиты электрических соединений, пайки и маркировки кабелей. Артикул udr10-010-005-100-k02-g соответствует стандартной версии с коэффициентом усадки 2:1.

Назначение и область применения

Трубка термоусадочная ТТУ 10/5 черная 100м используется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты от механических повреждений, влаги и пыли;
• Герметизации паяных соединений и клеммных контактов;
• Маркировки жил и кабельных групп по цвету и длине.

Подходит для работ в распределительных щитах, на производстве, в автомобильной и судовой электронике, где требуется надёжная изоляция без увеличения габаритов.

Технические характеристики

• Тип: термоусаживаемая, из полиэтилена высокого давления (PE);
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое;
• Диаметр до усадки: 10,7 мм - позволяет легко одеть на соединения и кабели;
• Диаметр после усадки: 6 мм - плотно облегает поверхность, исключая люфт;
• Толщина стенки после усадки: 0,42 мм - сохраняет гибкость и минимальную массу;
• Цвет: чёрный - подходит для универсального применения, маскирует загрязнения;
• Рабочая температура: от –30 C до +125 C - выдерживает экстремальные условия;
• Исполнение: тонкостенное - оптимально для ограниченного пространства;
• Длина бухты: 100 метров - экономична для крупных проектов.

Совместимость и монтаж

Трубка термоусадочная ТТУ 10/5 черная 100м совместима с любыми медными и алюминиевыми проводниками, кабелями с внешним диаметром до 9–10 мм перед усадкой. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, пайка, клемма);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева.

Не используйте открытый пламя - риск возгорания материала. Усадка происходит равномерно при температуре около 120 C.

Безопасность и стандарты

Трубка термоусадочная ТТУ 10/5 черная 100м изготовлена по технологиям GENERICA, соответствует требованиям к электроизоляционным материалам. Материал не поддерживает горение, не содержит галогенов. Применима в помещениях с повышенной влажностью и в условиях вибрации.

Преимущества

• Высокий коэффициент усадки 2:1 обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкая стенка после усадки снижает нагрузку на кабельные трассы и не мешает укладке в каналы;
• Стойкость к широкому диапазону температур делает её пригодной для холодных и жарких зон;
• Чёрный цвет не выцветает и не требует специальной маркировки при использовании в закрытых системах;
• 100-метровая бухта минимизирует расходы на частую замену роликов.

Ограничения применения

• Не рекомендована для постоянного воздействия прямого солнечного света - полиэтилен со временем стареет под УФ;
• Не подходит для установки в средах с агрессивными химическими веществами (например, растворители, кислоты);
• При температуре выше 125 C возможна деформация и потеря прочности;
• Не является водонепроницаемой конструкцией в условиях длительного погружения - для этого нужны герметичные термотрубки с клеевым слоем.

Примеры использования

• Изоляция пайки в печатных платах радиоэлектронных устройств;
• Закрытие клеммных соединений в силовых шкафах;
• Маркировка кабелей управления на конвейерах;
• Защита проводов в автомобилях и спецтехнике от трения и вибрации;
• Обработка мест прокладки кабеля в стальных рукавах.

Практические советы

• Выбирайте трубку с внутренним диаметром до усадки на 1–2 мм больше, чем наибольший диаметр соединяемых элементов - так проще надевать;
• Для точной усадки используйте термофен с регулировкой температуры; избегайте быстрого движения - это вызывает неравномерную усадку;
• При работе с несколькими проводами в одной трубке - проверяйте суммарный диаметр до усадки;
• Хранить в сухом месте, избегая перегрева и прямого UV-облучения - срок службы до 10 лет при правильном хранении;
• Артикул udr10-010-005-100-k02-g - единственный вариант в линейке GENERICA с этими параметрами; аналоги от IEK имеют другие размеры или состав.
