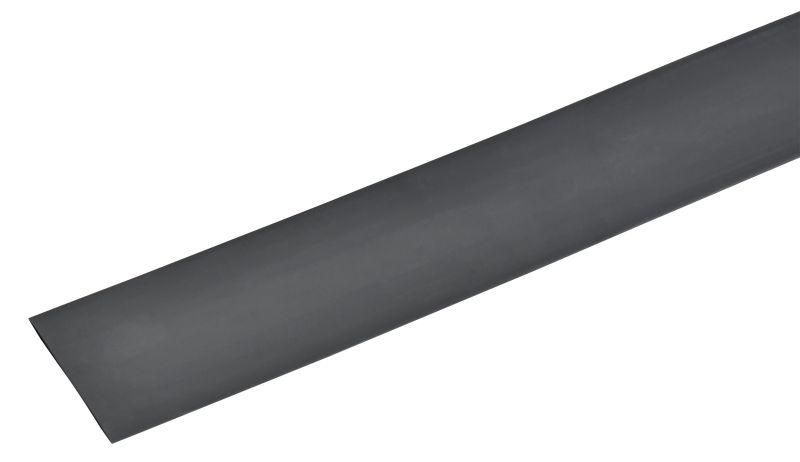

Трубка термоусадочная ТТУ 28/14 черная 1м | UDR10-028-014-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 28/14 черная 1 метр от GENERICA используется для изоляции и защиты электрических соединений, пайки и маркировки кабелей. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она легко надевается на провода и плотно обжимает их после нагрева.

Назначение и область применения

Трубка термоусадочная ТТУ 28/14 черная 1 метр применяется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты пайки, клемм и ответвлений от влаги, пыли и механических повреждений;
• Маркировки жил и кабельных групп по цвету или другим признакам;
• Фиксации и уплотнения мест прохода проводов через корпуса устройств.

Подходит для работы в условиях промышленного оборудования, автоматизации, автомобильной электроники и бытовой техники.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 28 мм - позволяет свободно надевать на крупные соединения или кабели
• Диаметр после усадки: 14 мм - обеспечивает плотную фиксацию после нагрева
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без перекосов
• Материал: полиэтилен высокого давления (ПЭВД) - гибкий, долговечный, устойчивый к химическим воздействиям
• Рабочая температура: от –30 C до +125 C - выдерживает широкий температурный диапазон, включая холодные условия и нагрев от оборудования
• Цвет: черный - маскирует загрязнения, подходит для скрытых участков
• Исполнение: тонкостенная - минимальная толщина сохраняет гибкость и снижает объем
• Толщина стенки после усадки: 0,68 мм - достаточна для механической защиты, но не препятствует изгибу

Совместимость и монтаж

Трубка термоусадочная ТТУ 28/14 черная 1 метр совместима с любыми проводниками, диаметр которых до усадки не превышает 28 мм. После нагрева плотно облегает поверхность с диаметром до 14 мм.

Как монтировать:

• Наденьте трубку на провод до места соединения;
• Выполните соединение (пайку, клемму и т.д.);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте тепловым феном (не пламенем!) от центра к краям - усадка происходит за несколько секунд.

Не используйте открытый огонь - риск возгорания материала и деформации.

Безопасность и стандарты

Трубка термоусадочная ТТУ 28/14 черная 1 метр соответствует требованиям к электроизоляционным материалам для рабочих напряжений до 1000 В. Материал не поддерживает горение и не выделяет токсичных веществ при нормальном режиме эксплуатации. Применяется в соответствии с ГОСТ Р 50930 и IEC 60684.

Преимущества

• Высокая степень усадки (2:1) - удобна для сложных форм соединений;
• Тонкая стенка после усадки - не увеличивает габариты сборки;
• Стабильная работа при экстремальных температурах - от мороза до нагрева в корпусах;
• Устойчивость к влаге и пыли - IP67 при правильной установке;
• Черный цвет - не выцветает, не бросается в глаза в закрытых системах.

Ограничения применения

• Не рекомендуется использовать в средах с постоянным контактом с растворителями, маслами и агрессивными химикатами - возможна деградация полиэтилена;
• Не предназначен для длительного пребывания под прямыми УФ-лучами - со временем материал становится хрупким;
• Не заменяет изоляцию на высоковольтных линиях выше 1000 В;
• Не следует применять там, где требуется повышенная огнестойкость - материал самозатухающий, но не огнестойкий.

Примеры использования

• Изоляция пайки в контроллерах ЧПУ и промышленных модулей;
• Закрытие клеммных соединений в распределительных щитах;
• Маркировка кабелей в автопроме - например, на проводах датчиков ABS;
• Защита соединений в освещении на улице - при условии отсутствия прямого солнца;
• Фиксация и герметизация входов кабелей в корпуса приборов.

Практические советы

• Выбирайте длину с запасом - минимум 2–3 см от края соединения до края трубки;
• Проверяйте внутренний диаметр провода перед монтажом - если он больше 14 мм, трубка не сможет плотно обжать;
• Для многожильных кабелей предварительно скрутите жилы - так усадка будет равномернее;
• Не растягивайте трубку перед использованием - это нарушит коэффициент усадки;
• Артикул udr10-028-014-001-k02-g - единственный в линейке GENERICA с таким сочетанием размеров и тонкостенного исполнения - аналоги IEK имеют другие параметры стенки.
