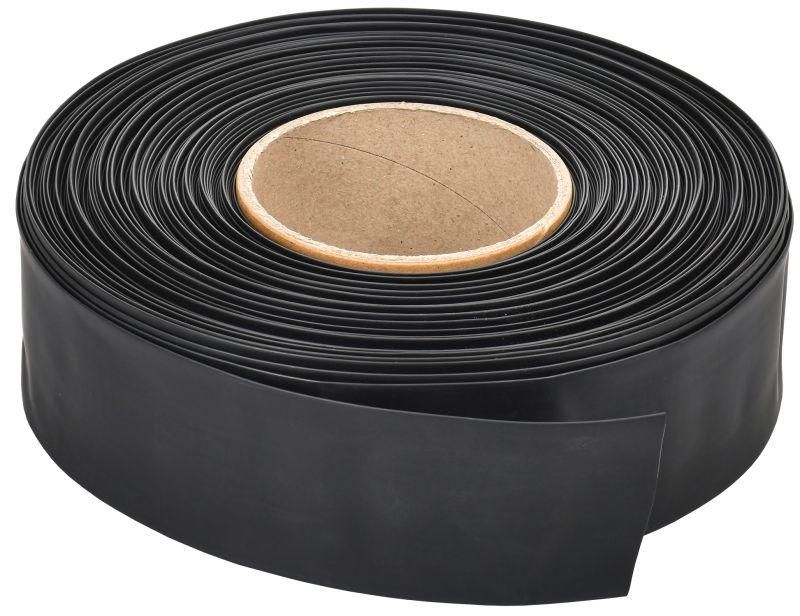

Трубка термоусадочная ТТУ 20/10 черная 100м | UDR10-020-010-100-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 20/10 черная 100м от GENERICA - тонкостенный изоляционный элемент на основе полиэтилена, который сужается вдвое при нагреве, обеспечивая плотную герметизацию и защиту проводов, соединений и пайки. Артикул udr10-020-010-100-k02-g рассчитана на длительную работу в широком температурном диапазоне.

Назначение и область применения

Трубка термоусадочная ТТУ 20/10 черная 100м используется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты от механических повреждений, влаги и пыли;
• Герметизации пайки, клемм и разъёмов;
• Маркировки жил и кабельных групп по цвету (черный - универсальный вариант).

Подходит для работ в электрооборудовании, панелях управления, автомобильной и промышленной автоматике, где требуется надёжная и долговечная изоляция.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет легко одеть на крупные соединения или кабели.
• Диаметр после усадки: 10 мм - обеспечивает плотное прилегание без зазоров.
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве, без перекосов.
• Материал: Полиэтилен высокого давления (ПЭВД) - гибкий, химически стойкий, не выделяет токсинов при нагреве.
• Толщина стенки после усадки: 0,6 мм - достаточна для изоляции, но не создаёт лишнего объема.
• Рабочая температура: от –30 C до +125 C - работает в холодных условиях и при повышенных температурах внутри оборудования.
• Исполнение: Тонкостенная - экономична по материалу, удобна для плотной укладки в ограниченном пространстве.
• Цвет: Черный - маскирует загрязнения, не выгорает на свету, подходит для всех типов систем.
• Длина бухты: 100 метров - оптимальна для массового монтажа и ремонта.

Совместимость и монтаж

Трубка термоусадочная ТТУ 20/10 черная 100м совместима с любыми медными и алюминиевыми проводниками, кабелями и соединениями, диаметр которых до усадки не превышает 20 мм. Для монтажа:

• Наденьте трубку на провод до соединения - лучше заранее, чтобы потом не пришлось её протягивать через уже собранную часть.
• Закрепите соединение (скрутка, пайка, клемма), затем переместите трубку поверх него.
• Равномерно прогрейте феном (температура 120–140 C) от центра к краям - так исключаются пузыри и перегрев.
• Не используйте открытый пламя - риск возгорания материала и деформации.

Посадочный диаметр 20 мм требует, чтобы внешний диаметр соединения был меньше этого значения - иначе трубка не наденется.

Безопасность и стандарты

Трубка термоусадочная ТТУ 20/10 черная 100м соответствует требованиям к изоляционным материалам для электротехники. Материал - самозатухающий, не распространяет горение. Применяется в соответствии с ГОСТ Р 50890 и IEC 60684. Нет запрещённых веществ по RoHS.

Преимущества

• Высокий коэффициент усадки 2:1 - эффективно обжимает даже неровные соединения.
• Стабильность при температурных колебаниях - не трескается на морозе и не мягчеет при нагреве выше 100 C.
• Тонкая стенка - не увеличивает габариты сборки, важна для плотных щитов и корпусов.
• Длинная бухта (100 м) снижает затраты на закупку и уменьшает количество стыков при работе.
• Совместима с продуктами GENERICA и IEK - можно использовать в комплексных решениях.

Ограничения применения

• Не применяется для изоляции под напряжением свыше 1000 В - не имеет усиленной изоляции.
• Не рекомендовано использование в средах с постоянным воздействием растворителей, масел и агрессивных химикатов - возможна деградация полиэтилена.
• Не подходит для установки в местах с частыми вибрациями без дополнительной фиксации - может сместиться при длительной нагрузке.
• Температура нагрева должна быть контролируемой - превышение 150 C вызывает оплавление и потерю прочности.

Примеры использования

• Изоляция пайки в печатных платах и блоках питания.
• Защита клеммных соединений в распределительных щитах.
• Маркировка кабелей в системах АСУ ТП и конвейерах.
• Герметизация входов кабелей в корпуса устройств.
• Обмотка многожильных проводов перед заливкой эпоксидной смолой.

Практические советы

• Перед использованием проверьте внутренний диаметр соединения - он должен быть меньше 20 мм, иначе трубка не наденется.
• Для быстрого монтажа используйте термофен с регулировкой температуры - не допускайте перегрева одного участка.
• Храните в сухом месте, избегайте прямых солнечных лучей - УФ-лучи со временем делают материал хрупким.
• Если трубка сложилась в складки - осторожно разгладьте руками до нагрева; при сильных заломах замените на новую.
• Артикул udr10-020-010-100-k02-g - один из самых популярных в линейке GENERICA для промышленного монтажа; заказывайте с запасом на случай потерь.
