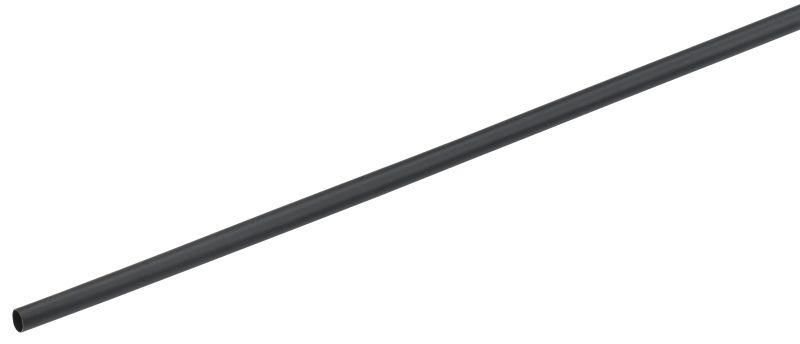

Трубка термоусадочная ТТУ 4/2 черная 1м | UDR10-004-002-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 4/2 черная 1 метр от GENERICA используется для изоляции и защиты электрических соединений, пайки и маркировки проводов. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она идеально подходит для плотной фиксации на малых диаметрах. Артикул udr10-004-002-001-k02-g соответствует серийному исполнению для промышленного и бытового монтажа.

Назначение и область применения

Трубка термоусадочная ТТУ 4/2 черная 1 метр применяется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты пайки, клемм и ответвлений от влаги, пыли и механических повреждений;
• Маркировки жил и кабельных групп по цвету;
• Фиксации проводов в местах перегиба или трения.

Подходит для работы в условиях низких и повышенных температур - например, в щитовых, на станках, в автомобильной электронике и бытовой аппаратуре.

Технические характеристики

• Тип: термоусаживаемая, из полиэтилена высокого давления (PE);
• Диаметр до усадки: 4,7 мм - позволяет надеть на крупные соединения;
• Диаметр после усадки: 2,4 мм - обеспечивает плотную посадку на проводах до 2 мм2;
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве до 125 C;
• Толщина стенки после усадки: 0,36 мм - сохраняет гибкость, не создаёт лишнего объема;
• Рабочая температура: от –30 C до +125 C - выдерживает экстремальные условия;
• Цвет: черный - подходит для универсальной маркировки и маскировки;
• Исполнение: тонкостенная - минимизирует вес и занимает мало места.

Совместимость и монтаж

Трубка термоусадочная ТТУ 4/2 черная 1 метр совместима с любыми медными и алюминиевыми проводниками, где диаметр после сборки не превышает 2,4 мм. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните пайку или подключение;
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до равномерной усадки - не допускайте перегрева.

Не используйте открытый пламя - возможна деформация или возгорание материала. Усадка происходит за несколько секунд при температуре около 120–125 C.

Безопасность и стандарты

Трубка термоусадочная ТТУ 4/2 черная 1 метр изготовлена по технологиям, обеспечивающим электроизоляционные свойства, соответствующие требованиям к изоляции в слаботочных цепях. Материал - полиэтилен высокого давления - не содержит галогенов, что снижает риск образования токсичных газов при перегреве. Прямого указания на соответствие ГОСТ или IEC в данных нет, однако применение в соответствии с нормами ПУЭ рекомендовано.

Преимущества

• Высокая степень усадки (2:1) гарантирует герметичное прилегание даже к неровным поверхностям;
• Тонкая стенка не увеличивает габариты соединения - важно для плотной укладки в кабель-каналах;
• Стабильность свойств в широком диапазоне температур - от мороза до длительной работы рядом с нагревательными элементами;
• Чёрный цвет не выцветает и хорошо сочетается с большинством типов изоляции.

Ограничения применения

• Не предназначен для использования в средах с постоянным контактом с растворителями, бензином или маслом - материал PE нестойкий к органическим жидкостям;
• Не следует использовать для изоляции силовых кабелей выше 1 кВ - недостаточная толщина изоляции;
• При температуре выше 125 C возможна потеря прочностных характеристик - не подходит для зон с постоянным перегревом;
• Не рекомендуется для многократного нагрева - усадка одноразовая, повторный нагрев не восстанавливает форму.

Примеры использования

• Изоляция пайки в плате управления кондиционера;
• Закрытие соединений в осветительных приборах;
• Маркировка проводов в распределительном щите;
• Защита кабелей в автомобилях - особенно в районе АКБ и ЭБУ;
• Фиксация проводов в шкафах автоматизации с ограниченным пространством.

Практические советы

• Выбирайте длину с запасом - 1 метр достаточно для нескольких соединений, но учтите, что при усадке трубка немного укорачивается;
• Перед использованием проверьте внутренний диаметр провода - он должен быть меньше 2,4 мм после усадки;
• Для точного контроля нагрева используйте термофен с регулировкой температуры - обычный строительный фен может перегреть материал;
• Если трубка плохо садится - возможно, поверхность слишком грязная или влажная; протрите её спиртом перед установкой;
• Артикул udr10-004-002-001-k02-g - это именно версия от GENERICA, совместимая с продукцией IEK по габаритам, но не всегда по качеству покрытия - при закупке проверяйте маркировку.
