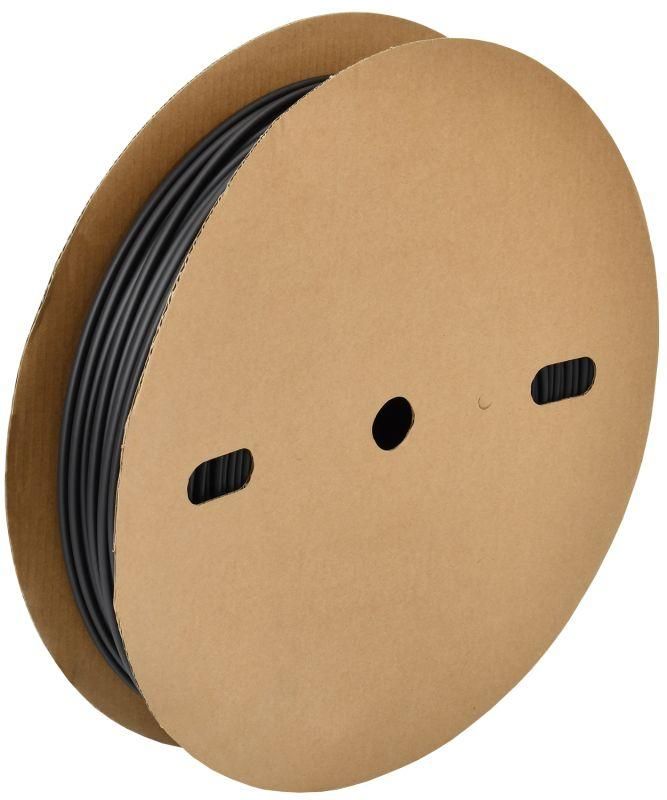

Трубка термоусадочная ТТУ нг-LS 1/0,5 черная 200м/упак | UDR10-001-D05-200-K02 IEK

Трубка термоусадочная ТТУ нг-LS 1/0,5 черная 200м/упак от IEK предназначена для надежной электрической изоляции тонких проводов и кабелей, особенно там, где важна компактность и долговечность. Артикул udr10-001-d05-200-k02 подходит для точечной изоляции соединений, выводов и малогабаритных элементов.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 1/0,5 черная 200м/упак используется для изоляции и защиты мест соединений проводов, а также для маркировки жил. Подходит для работы с тонкими кабелями и проводниками сечением до 0,9 мм2. Применяется в электронике, автоматизации, бытовой аппаратуре, панельном монтаже и других областях, где требуется плотная, прочная и долговечная изоляция.

Технические характеристики

• Тип: термоусаживаемая, тонкостенная
• Внутренний диаметр до усадки: 1 мм
• Внутренний диаметр после усадки: 0,5 мм
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сжимается вдвое
• Толщина стенки после усадки: 0,4 мм
• Рабочая температура: от –60 C до +125 C - выдерживает экстремальные условия
• Номинальное поперечное сечение провода: 0,9 мм2
• Цвет: черный
• Материал: модифицированный полиэтилен
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Длина в упаковке: 200 метров

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 1/0,5 черная 200м/упак совместима с любыми медными и многожильными проводами, имеющими внешний диаметр до 1 мм до усадки. Для монтажа необходимо:

• Перед установкой зачистить и скрутить провода, если требуется соединение;
• Надеть трубку на провод до места соединения;
• После соединения переместить трубку на участок изоляции;
• Равномерно прогреть поверхность феном до полной усадки - не допускать перегрева.

Не рекомендуется использовать для проводов с диаметром более 1 мм - трубка не сможет плотно охватить поверхность, что снижает качество изоляции.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS 1/0,5 черная 200м/упак соответствует требованиям к негорючести (нг) и низкому дымо- и газовыделению (LS), что делает её безопасной для использования в замкнутых пространствах, таких как шкафы управления, распределительные щиты и оборудование внутри помещений.

Преимущества

• Высокая степень усадки (2:1) позволяет точно адаптироваться к форме провода даже при сложной геометрии соединений
• Тонкая стенка после усадки сохраняет минимальный объем изоляции - важно для плотной компоновки
• Стойкость к широкому диапазону температур - работает в холодных и теплых условиях
• Долгий срок службы - 30 лет без потери изоляционных свойств
• Черный цвет обеспечивает хорошую видимость при проверке и диагностике

Ограничения применения

• Не предназначен для изоляции проводов сечением выше 0,9 мм2 - риск недостаточного контакта и проскальзывания
• Не следует применять в средах с постоянным механическим трением или воздействием острых предметов - материал тонкий и легко повредим
• Не подходит для открытого монтажа на улице без дополнительной защиты от УФ-излучения - материал не имеет UV-стабилизатора
• Требуется источник тепла (термофен) - нельзя использовать без нагрева

Примеры использования

• Изоляция пайки в печатных платах и микросхемах
• Защита соединений в контроллерах, датчиках, реле
• Маркировка жил в многожильных кабелях управления
• Изолирование выходов трансформаторов и катушек
• Обработка концов проводов перед вводом в клеммы

Практические советы

• Выбирайте трубку термоусадочную ТТУ нг-LS 1/0,5 черная 200м/упак только для проводов, чей диаметр до усадки не превышает 1 мм - иначе она не сожмётся должным образом
• При работе с несколькими проводами одновременно - используйте один кусок трубки на каждое соединение, чтобы избежать неравномерной усадки
• Грейте равномерно, начиная с центра и двигаясь к краям - так предотвращаются пузыри и складки
• Храните в сухом месте, избегая прямого солнечного света - даже при длительном хранении свойства материала сохраняются
• На 200-метровой бобине удобно отмерять нужную длину - можно резать ножницами без оплавления краев
