Трубка термоусадочная ТТУ нг-LS 1,5/0,75 чер. 200м/упак | UDR10-D15-C075-200-K02 IEK

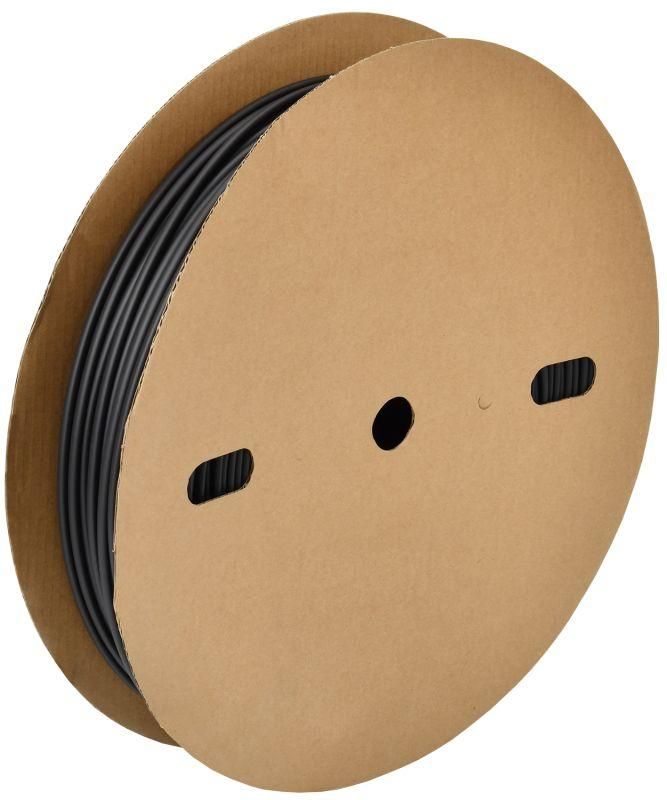

Трубка термоусадочная ТТУ нг-LS 1,5/0,75 черная 200м/упак от IEK предназначена для изоляции и маркировки тонких проводов и кабелей. Благодаря коэффициенту усадки 2:1 и негорючему исполнению, она надежно защищает соединения в условиях повышенной нагрузки и требует минимального пространства для установки.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 1,5/0,75 черная 200м/упак используется для электрической изоляции и визуальной идентификации проводов. Подходит для работы с малогабаритными кабелями, например, в электронике, панелях управления, силовой аппаратуре и распределительных щитах. Применяется при монтаже и ремонте оборудования, где важна компактность и долговечность изоляции.

Технические характеристики

• Тип: термоусаживаемая
• Внутренний диаметр до усадки: 1,5 мм
• Внутренний диаметр после усадки: 0,75 мм
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве
• Толщина стенки после усадки: 0,4 мм
• Номинальное поперечное сечение провода: 1,4 мм2
• Рабочая температура: от –60 C до +125 C
• Исполнение: тонкостенная - оптимальна для плотных сборок
• Цвет: черный
• Материал: модифицированный полиэтилен
• Срок службы: 30 лет
• Длина в упаковке: 200 метров

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 1,5/0,75 черная 200м/упак совместима с проводами и кабелями с наружным диаметром до 1,5 мм перед усадкой. Для монтажа необходимо:

• надеть трубку на провод до соединения;
• выполнить соединение (пайка, клемма, опрессовка);
• нагреть трубку равномерно феном до полной усадки - поверхность должна стать гладкой, без пузырей.

Не используйте открытый огонь - возможен перегрев и повреждение изоляции. Учитывайте посадочный диаметр 0,75 мм после усадки - он не подойдет для проводов крупнее 1,4 мм2.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS 1,5/0,75 черная 200м/упак соответствует требованиям к негорючести (нг) и низкому выделению дыма и газов (LS). Это делает её безопасной для использования в закрытых помещениях, в том числе в жилых и общественных зданиях. Материал не поддерживает горение и не распространяет пламя.

Преимущества

• Высокий коэффициент усадки 2:1 позволяет использовать одну трубку для различных диаметров проводов
• Тонкая стенка сохраняет компактность - идеальна для плотных пучков и сложных сборок
• Стойкость к широкому диапазону температур - от глубокого холода до высокой рабочей температуры
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации
• Чёрный цвет обеспечивает хорошую видимость маркировки и подходит для универсального использования

Ограничения применения

• Не применяется для защиты от механических ударов - слишком тонкая стенка
• Не рекомендована для постоянного контакта с острыми краями металла или пластиков
• Не подходит для проводов с внешним диаметром более 1,5 мм до усадки - не сможет полностью охватить
• Не является герметичной - не предотвращает попадание воды внутрь соединений, только изолирует токоведущие части

Примеры использования

• Изоляция пайки в печатных платах и контроллерах
• Маркировка цепей управления в автоматических системах
• Защита соединений в бытовой технике, освещении, зарядных устройствах
• Формирование пучков проводов в шкафах автоматизации
• Замена изоляции на старых кабельных трассах при ремонте

Практические советы

• Перед использованием проверьте, что диаметр провода не превышает 1,5 мм - иначе трубка не будет плотно охватывать
• При работе с длинными участками - режьте трубку с запасом, чтобы избежать натяжения
• Для массового монтажа удобно использовать катушку 200 м - экономит время и снижает расходы
• Храните в сухом месте, избегайте прямого UV-излучения - даже при 30-летнем сроке службa зависит от условий
• Чёрный цвет лучше всего подходит для скрытой прокладки; для маркировки фаз выбирайте цветные варианты из этой же серии
