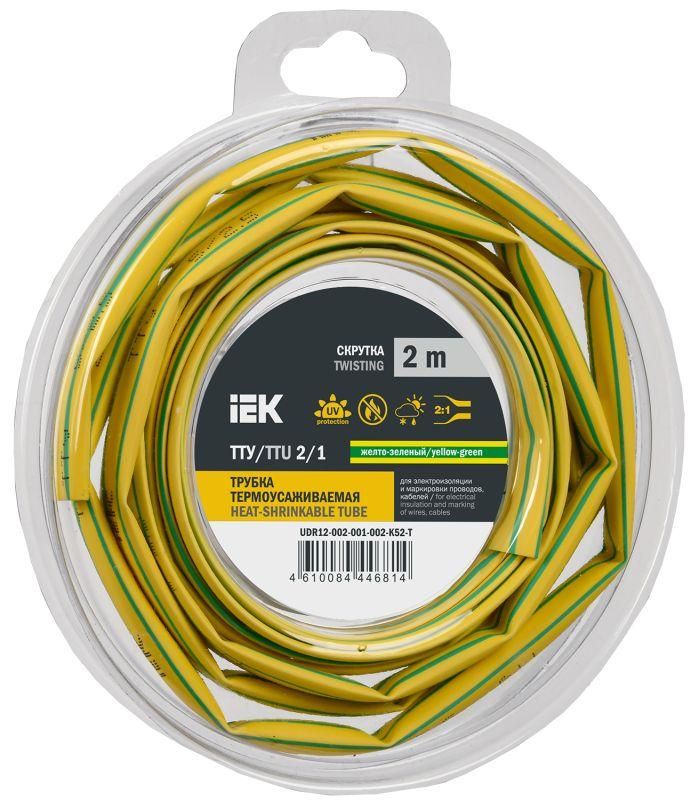

Трубка термоусадочная ТТУ нг-LS 2/1 жел-зел. (2м/упак) IEK | UDR12-002-001-002-K52-T

Трубка термоусадочная ТТУ нг-LS 2/1мм желто-зеленая (2м/упак) от IEK используется для изоляции и цветовой маркировки тонких проводов и кабелей. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она идеально подходит для точных работ в распределительных коробках, панелях управления и на печатных платах.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 2/1мм желто-зеленая (2м/упак) применяется для:

• Электроизоляции соединений и участков кабелей с малым диаметром;
• Цветовой идентификации заземляющих проводников согласно ГОСТ Р 50462 (желто-зеленый цвет - стандартный знак заземления);
• Защиты от механических повреждений, влаги и пыли в местах ответвлений;
• Маркировки цепей в слаботочных системах, автоматике, бытовой и промышленной электронике.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 2 мм
• Диаметр после усадки: 1 мм
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сужается вдвое
• Цвет: желто-зеленый - соответствует требованиям к заземляющим проводникам
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Исполнение: тонкостенная - минимальная толщина для работы с тонкими проводами
• Толщина стенки после усадки: 0,45 мм - достаточна для надежной изоляции без увеличения габаритов
• Возможность нанесения маркировки: да - можно помечать фломастером или этикетками
• Длина одной упаковки: 2 метра

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 2/1мм желто-зеленая (2м/упак) совместима с любыми медными и алюминиевыми проводами диаметром до 1 мм после изоляции. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, пайка, клемма);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте тепловым феном (не открытый огонь!) до полной усадки.

Не используйте для проводов с внешним диаметром более 1,8 мм - трубка не сможет плотно охватить поверхность.

Безопасность и стандарты

• Исполнение “нг-LS” - не поддерживают горение, при горении выделяют мало дыма и токсичных веществ
• Материал: модифицированный полиэтилен, соответствует требованиям к материалам для электротехники
• Подходит для внутренней установки в помещениях, шкафах, щитах

Преимущества

• Плотная усадка обеспечивает герметичную изоляцию без воздушных пузырей
• Минимальная толщина позволяет использовать в ограниченном пространстве
• Стандартный желто-зеленый цвет исключает ошибки при идентификации заземления
• Устойчивость к широкому диапазону температур - работает даже в холодных условиях
• Легко маркируется - можно указывать номер цепи, направление или назначение

Ограничения применения

• Не предназначена для защиты от высоких механических нагрузок - не заменяет бухты или рукава
• Не рекомендуется для постоянного контакта с маслами, растворителями и агрессивными жидкостями
• Не следует применять на проводах с диаметром больше 1,8–2 мм до усадки - риск неполной усадки
• Требует теплового воздействия; нельзя использовать там, где невозможно применить фен

Примеры использования

• Заземление в распределительных щитах - маркировка PE-проводника
• Изоляция пайки на плате в устройстве управления двигателем
• Обозначение заземляющего провода в бытовых приборах (стиральная машина, холодильник)
• Маркировка контрольных линий в системах АСУ ТП

Практические советы

• При работе с несколькими проводами - отмеряйте нужную длину заранее, чтобы не тратить время на подрезку
• Для лучшего качества усадки начинайте нагрев с середины, двигаясь к краям - так избежите образования складок
• Храните в сухом месте, избегайте прямого солнечного света - УФ-лучи снижают эластичность материала
• При использовании в пыльных средах - комбинируйте с защитными кожухами, поскольку сама трубка не является жесткой оболочкой
• Артикул udr12-002-001-002-k52-t - проверяйте его при заказе, особенно при закупке партий
