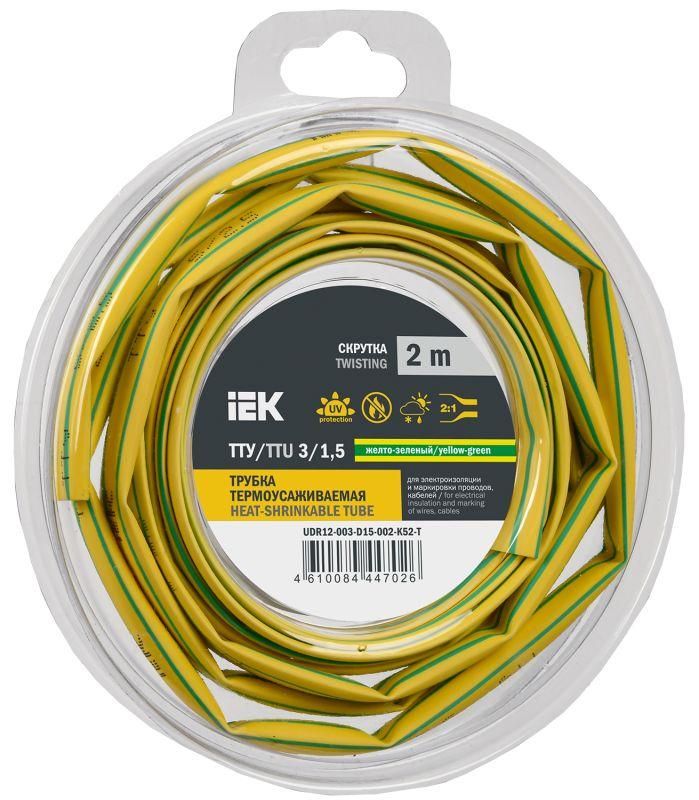

Трубка термоусадочная ТТУ нг-LS 3/1,5 жел-зел. (2м/упак) IEK | UDR12-003-D15-002-K52-T

Трубка термоусадочная ТТУ нг-LS 3/1,5 желто-зеленая (2 м/упак) от IEK используется для изоляции и цветовой маркировки проводов и кабелей. Подходит для монтажа в распределительных щитах, на оборудовании и в условиях повышенной влажности благодаря защищённому исполнению.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 3/1,5 желто-зеленая (2 м/упак) применяется для создания надёжной электрической изоляции соединений и оконцеваний проводов. Желто-зелёный цвет соответствует международным нормам для заземляющих проводников - это позволяет сразу идентифицировать цепь защиты. Удобна при монтаже в щитах, на станках, в пультах управления и других местах, где требуется чёткая маркировка и долговечная изоляция.

Технические характеристики

• Диаметр до усадки: 3 мм - позволяет легко одеть на провода и соединители большего диаметра;
• Диаметр после усадки: 1,5 мм - плотно облегает поверхность, исключая люфт и попадание влаги;
• Коэффициент усадки: 2:1 - равномерно сужается при нагреве, обеспечивая герметичную посадку;
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия, включая холодные помещения и нагрев от оборудования;
• Толщина стенки после усадки: 0,45 мм - достаточна для механической защиты, но не увеличивает габариты сборки;
• Исполнение: тонкостенная - минимизирует объём, сохраняет гибкость;
• Материал: модифицированный полиэтилен - устойчив к старению, влаге и химическим воздействиям;
• Цвет: жёлто-зелёный - стандартизированный цвет для PE-проводников (защитное заземление);
• Возможность нанесения маркировки: да - можно помечать фломастером или этикетками для дальнейшей идентификации.

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 3/1,5 желто-зеленая (2 м/упак) совместима с медными и алюминиевыми проводами сечением до 1,5 мм2. Для монтажа необходимо:

• Перед установкой очистить поверхность провода от грязи и влаги;
• Надеть трубку на участок, требующий изоляции, до соединения;
• Запаять или закрутить контакт, затем переместить трубку на место соединения;
• Равномерно прогреть феном до полной усадки - не допускать перегрева, чтобы не повредить материал.

Не рекомендуется использовать на проводах с диаметром более 2,8 мм - трубка не сможет плотно обхватить поверхность даже после усадки.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS 3/1,5 желто-зеленая (2 м/упак) соответствует требованиям к негорючести (нг) и низкому дымовыделению (LS), что делает её безопасной для использования в замкнутых пространствах, таких как шкафы управления, лифты и офисные сети. Материал не поддерживает горение и не выделяет токсичных веществ при перегреве.

Преимущества

• Высокая степень усадки гарантирует прочное и герметичное покрытие;
• Стандартный цвет жёлто-зелёный исключает ошибки при идентификации заземления;
• Тонкостенная конструкция не создаёт лишнего объёма в плотных сборках;
• Устойчивость к широкому диапазону температур - работает в любых условиях эксплуатации;
• Легко маркируется - можно указывать номера цепей или назначение провода.

Ограничения применения

• Не предназначен для постоянного контакта с открытыми источниками пламени или высоких температур выше 125 C;
• Не следует применять на проводах с внешним диаметром больше 2,8 мм - риск неплотной усадки;
• Не рекомендовано использование в средах с постоянным воздействием растворителей, масел и агрессивных химикатов - возможна деформация материала;
• При неправильном нагреве (слишком близко к фену) возможны оплавление или образование пузырей - соблюдайте технологию монтажа.

Примеры использования

• Изолирование и маркировка заземляющего провода в распределительном щите;
• Защита соединений на клемниках внутри автоматических выключателей;
• Обозначение проводов на станках, конвейерах и системах автоматизации;
• Фиксация и изоляция многожильных проводов перед вводом в корпус устройства.

Практические советы

• При работе с несколькими проводами используйте один кусок трубки на каждый - так проще контролировать расположение и избежать путаницы;
• Храните упаковку в сухом месте, избегая прямого солнечного света - продлевает срок службы материала;
• Длина 2 метра в упаковке рассчитана на типовые задачи - для крупных проектов лучше заказать несколько упаковок;
• Проверьте внутренний диаметр провода перед использованием: если он меньше 1,5 мм, трубка будет слишком свободной - выбирайте меньший размер;
• После усадки проверьте целостность покрытия - если есть трещины или неплотные участки, замените элемент.
