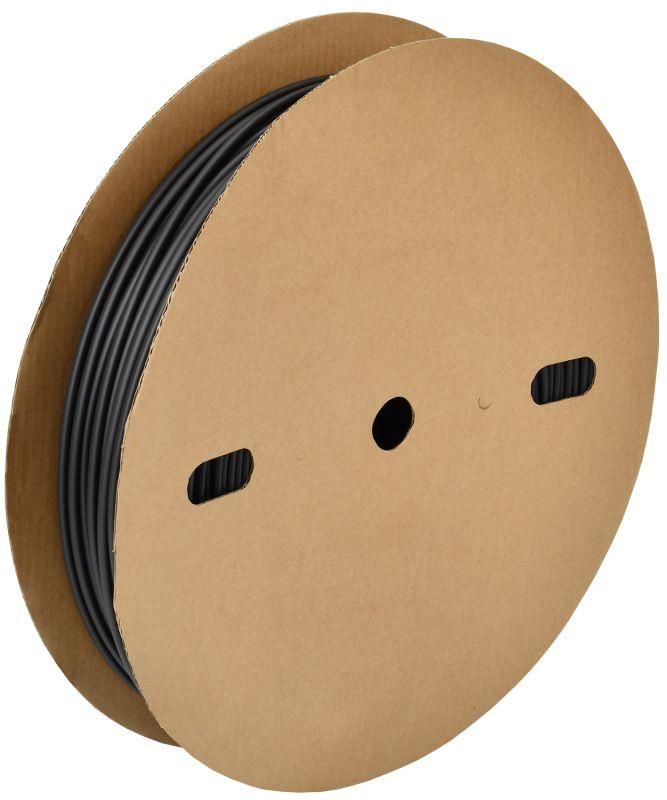

Трубка термоусадочная ТТУ нг-LS 4/2 черная 200м/упак | UDR10-004-002-200-K02 IEK

Трубка термоусадочная ТТУ нг-LS 4/2 черная 200м/упак от IEK предназначена для изоляции и маркировки проводов и кабелей, особенно в условиях повышенной требовательности к пожаробезопасности. Благодаря тонкостенной конструкции и коэффициенту усадки 2:1, она легко надевается на соединения и плотно обжимает жилы после нагрева.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 4/2 черная 200м/упак используется для электрической изоляции мест соединений, ответвлений и оконцеваний проводов. Подходит для монтажа в распределительных щитах, панелях управления, силовых цепях и слаботочных системах. Её применение особенно актуально там, где важна безопасность - например, в общественных зданиях, метро, больницах и объектах с высокой плотностью кабельных трасс. Черный цвет позволяет использовать её для маркировки «земля» или как универсальную изоляционную трубку, когда цвет не имеет значения.

Технические характеристики

• Тип: термоусаживаемая, из модифицированного полиэтилена
• Внутренний диаметр до усадки: 4 мм
• Внутренний диаметр после усадки: 2 мм
• Коэффициент усадки: 2:1 - значит, трубка сужается вдвое при нагреве
• Толщина стенки после усадки: 0,45 мм
• Рабочая температура: от –60 C до +125 C - выдерживает экстремальные условия
• Поперечное сечение: 3,6 мм2 - соответствует проводам до 2,5 мм2
• Цвет: черный
• Исполнение: тонкостенная - удобна для компактных соединений
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Длина в упаковке: 200 метров

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 4/2 черная 200м/упак совместима с медными и алюминиевыми жилами сечением до 2,5 мм2. Перед установкой зачищают изоляцию, делают скрутку или опрессовку, затем надевают трубку так, чтобы она перекрывала место соединения с запасом 5–10 мм с каждой стороны. Нагрев осуществляют феном или теплогенератором равномерно, начиная с середины, чтобы избежать воздушных пузырей. Усадка происходит автоматически - трубка плотно облегает поверхность без необходимости фиксации. Для многожильных кабелей проверяйте, что суммарный диаметр жил не превышает 4 мм до усадки.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS 4/2 черная 200м/упак выполнена по требованиям к материалам с низким дымообразованием и малой токсичностью (нг-LS). Это означает, что при возгорании она не выделяет едких газов и мало дымит - важно для помещений с людьми. Материал не распространяет горение, что соответствует нормам пожарной безопасности для внутренней электропроводки. Соответствие стандартам ГОСТ и IEC подтверждается документацией производителя IEK.

Преимущества

• Высокая степень усадки (2:1) обеспечивает прочное прилегание даже к неровным поверхностям
• Тонкая стенка сохраняет компактность соединения - идеально для плотной укладки в шкафах
• Стойкость к широкому диапазону температур - работает в холодных помещениях и рядом с нагревающимся оборудованием
• Долгий срок службы - 30 лет без потери изоляционных свойств
• Удобная бухта по 200 м снижает расходы при масштабном монтаже

Ограничения применения

• Не применяется для защиты от механических повреждений - не является броней или оболочкой
• Не рекомендовано использование в средах с постоянным воздействием открытого пламени
• При температурах выше +125 C возможна деформация и потеря изоляционных свойств
• Не подходит для изоляции проводов с внешним диаметром более 4 мм до усадки - трубка просто не сможет надеться

Примеры использования

• Изоляция скруток в распределительных коробках
• Маркировка фазных, нулевых и заземляющих проводов в щитах
• Защита контактов в реле, клеммах и разъемах
• Обработка концов кабелей перед подключением к автоматическим выключателям
• Изоляция перемычек в панелях управления станков и конвейеров

Практические советы

• Перед использованием проверьте, что диаметр жилы или группы жил до усадки не превышает 4 мм - иначе трубка не наденется
• При работе с несколькими трубками на одном участке оставляйте между ними зазор 5–10 мм, чтобы избежать слияния при нагреве
• Для точного контроля усадки используйте термофен с регулируемой температурой - избыток тепла может повредить изоляцию провода
• Храните бухты в сухом месте, избегая прямых солнечных лучей - длительное UV-воздействие снижает эластичность материала
• Артикул udr10-004-002-200-k02 - это именно черная версия; для цветной маркировки выбирайте другие варианты серии ТТУ нг-LS
