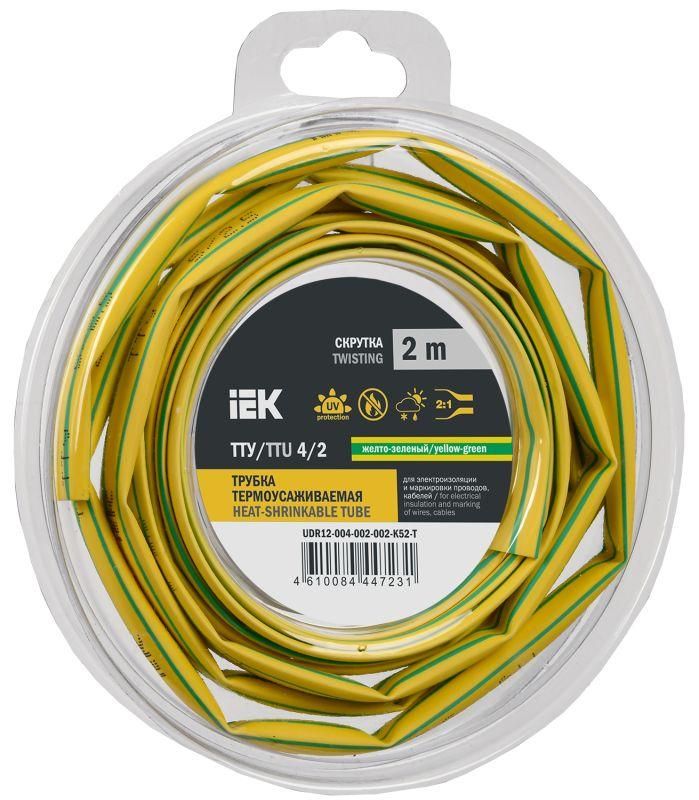

Трубка термоусадочная ТТУ нг-LS 4/2 жел-зел. (2м/упак) IEK | UDR12-004-002-002-K52-T

Трубка термоусадочная ТТУ нг-LS 4/2 желто-зеленая (2 м, упаковка 2 м) от IEK используется для изоляции и цветовой маркировки проводов и кабелей. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она плотно облегает жилы, сохраняя гибкость и надежную защиту даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 4/2 желто-зеленая (2 м, упаковка 2 м) применяется для:

• Электроизоляции соединений и ответвлений в электропроводке;
• Цветовой идентификации заземляющих проводников - желто-зеленый цвет соответствует требованиям ГОСТ Р 50462;
• Защиты кабелей от механических повреждений, влаги и химических воздействий;
• Маркировки проводов на этапе монтажа и при последующем обслуживании оборудования.

Подходит для использования в распределительных щитах, панелях управления, бытовой и промышленной электропроводке, где требуется четкая визуальная идентификация заземления.

Технические характеристики

• Тип: термоусаживаемая, из модифицированного полиэтилена
• Диаметр до усадки: 4 мм
• Диаметр после усадки: 2 мм
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве
• Толщина стенки после усадки: 0,45 мм
• Исполнение: тонкостенная - минимальный объем, удобна для компактных сборок
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Цвет: желто-зеленый - стандартизированный цвет для заземляющих проводников
• Длина: 2 метра в упаковке
• Маркировка: возможность нанесения этикеток или надписей - можно помечать участки провода

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 4/2 желто-зеленая (2 м, упаковка 2 м) совместима с любыми одножильными и многожильными медными и алюминиевыми проводниками, чей диаметр до усадки не превышает 4 мм. После усадки внутренний диаметр составляет 2 мм - убедитесь, что жила помещается свободно до нагрева.

Для монтажа:

• Наденьте трубку на провод до соединения;
• Запаяйте или заизолируйте соединение;
• Нагрейте трубку равномерно феном (температура 110–130 C);
• Не используйте открытый пламя - возможен оплавление материала.

При работе с несколькими проводами - учитывайте суммарный диаметр жил, чтобы он не превышал 4 мм до усадки.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50462 - цветовая маркировка заземляющего проводника
• Исполнение “нг-LS” - не распространяет горение, малое выделение дыма и газов при возгорании
• Материал не содержит галогенов - безопасен для людей и оборудования при аварии

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание без воздушных пузырей
• Тонкостенная конструкция снижает объем изоляции - важна для плотной укладки в щитах
• Стойкость к широкому диапазону температур - работает в холодных помещениях и рядом с нагревательными элементами
• Возможность маркировки позволяет легко идентифицировать цепи при ремонтах
• Готовый цвет - не требует дополнительной окраски или наклеивания бирок

Ограничения применения

• Не подходит для изоляции проводов с диаметром более 4 мм до усадки - не сможет полностью обхватить
• Не рекомендовано применение в местах постоянного трения или контакта с острыми краями металла - материал тонкий и может повредиться
• Не предназначен для защиты от высоких напряжений выше 1 кВ - только для слаботочных и силовых цепей до 1 кВ
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита и маркировка

Примеры использования

• Изолирование и маркировка заземляющей жилы в распределительном щите
• Обозначение PE-проводника в автоматике станков и конвейеров
• Защита соединений в осветительных системах, особенно во влажных помещениях
• Цветовая идентификация в пультах управления, серверных шкафах, АСУ ТП

Практические советы

• Перед использованием проверьте диаметр жилы - лучше, чтобы он был на 0,5–1 мм меньше 4 мм до усадки
• Для точного нагрева используйте термофен с регулируемой температурой - избыток тепла вызывает деформацию
• Если трубка слишком длинная - отмерьте нужный участок перед монтажом; резать можно обычным ножом
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - материал может стать хрупким
• Артикул udr12-004-002-002-k52-t - выбирайте именно этот номер при заказе, чтобы получить версию с правильным цветом и размером
