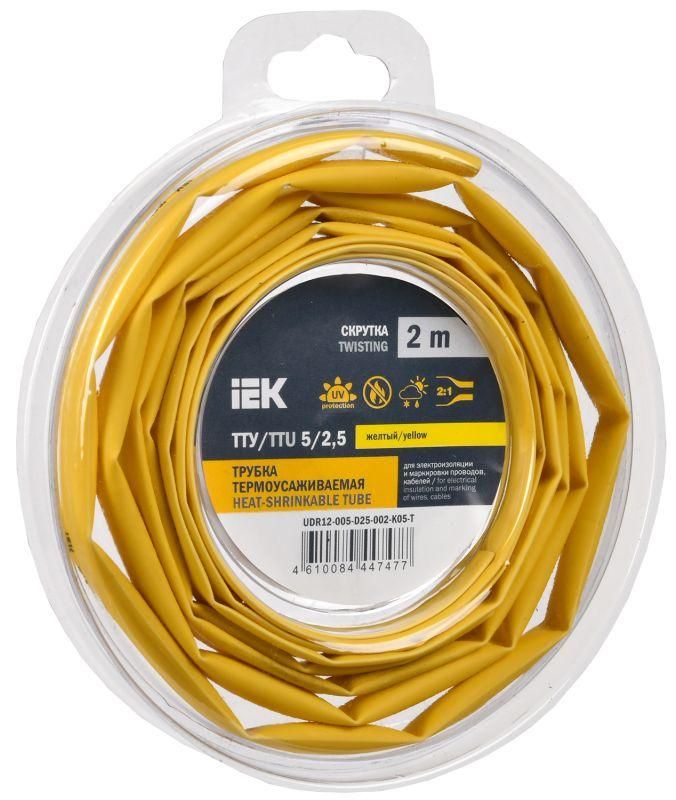

Трубка термоусадочная ТТУ нг-LS 5/2,5 желтая (2м/упак) IEK | UDR12-005-D25-002-K05-T

Трубка термоусадочная ТТУ нг-LS 5/2,5 желтая (2 метра) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, обеспечивая надёжную защиту от механических повреждений и внешних воздействий. Артикул udr12-005-d25-002-k05-t подходит для работ в распределительных щитах, на оборудовании и в слаботочных системах.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 5/2,5 желтая (2 метра) применяется для:

• Электроизоляции соединений и ответвлений проводов;
• Маркировки кабелей и жил по цвету - желтый цвет легко отличается в панели;
• Защиты мест скручивания, пайки или опрессовки от влаги, пыли и механических нагрузок;
• Обслуживания и ремонта электропроводки в помещениях с нормальной влажностью и температурой.

Подходит для использования в распределительных шкафах, на станках, в автоматике, в бытовых и промышленных сетях до 1000 В.

Технические характеристики

• Тип изделия: термоусаживаемая трубка из модифицированного полиэтилена;
• Диаметр до усадки: 5 мм - позволяет надеть на толстые кабели или соединители;
• Диаметр после усадки: 2,5 мм - плотно облегает жилы диаметром до 2 мм;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве;
• Исполнение: тонкостенная - сохраняет гибкость и не увеличивает габариты сборки;
• Толщина стенки после усадки: 0,56 мм - достаточна для защиты, но не препятствует гибкости;
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия внутри оборудования;
• Цвет: желтый - высокая видимость для маркировки;
• Возможность нанесения маркировки: да - можно использовать маркер, этикетку или печать;
• Длина: 2 метра - одна трубка покрывает несколько точек соединения.

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 5/2,5 желтая (2 метра) совместима с любыми медными и алюминиевыми проводниками, чья суммарная толщина после соединения не превышает 2–2,5 мм. Для установки:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, пайка, клемма);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева.

Не используйте открытый пламя - риск возгорания материала. Убедитесь, что диаметр провода соответствует требованиям: слишком толстый провод не позволит трубке плотно обжать поверхность.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS выполнена по требованиям к материалам с низким дымовыделением и малой воспламеняемостью (нг-LS). Это значит:

• При горении выделяется минимальный объем дыма;
• Не распространяет пламя - самозагасает после удаления источника огня;
• Подходит для помещений с повышенными требованиями к пожаробезопасности - офисы, жилые здания, общественные объекты.

Преимущества

• Стабильная усадка 2:1 гарантирует плотное прилегание даже к неровным поверхностям;
• Желтый цвет улучшает визуальный контроль и снижает вероятность ошибок при обслуживании;
• Тонкая стенка не мешает укладке проводов в плотных жгутах и шкафах;
• Устойчивость к широкому диапазону температур делает её пригодной для работы в холодных и нагретых средах;
• Легко маркируется - можно указывать номер цепи, напряжение или назначение.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или высокими температурами выше +125 C;
• Не рекомендуется для наружной эксплуатации без дополнительной защиты - материал не устойчив к УФ-излучению;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита;
• Не следует применять на проводах с диаметром более 2,5 мм - трубка не сможет полностью обжать поверхность.

Примеры использования

• Маркировка фаз L1/L2/L3 в трёхфазном щите - желтый цвет часто используют для фазы L2;
• Изоляция места пайки в контроллере управления станком;
• Защита соединений в освещении, терморегуляторах, датчиках;
• Изолирование выводов реле, предохранителей, клеммных колодок в автоматических системах.

Практические советы

• Перед использованием проверьте диаметр провода - он должен быть меньше 2,5 мм после соединения;
• Если трубка плохо садится - возможно, недостаточно тепла; прогревайте равномерно, начиная с середины;
• Храните в сухом месте, избегайте длительного воздействия солнечного света - даже если не используется на улице, УФ может ослабить материал;
• Для массового монтажа лучше брать сразу несколько метров - один бухта на 2 м покрывает 8–12 точек соединения;
• Артикул udr12-005-d25-002-k05-t - это именно тот вариант, который нужен, когда требуется сочетание компактности, яркой маркировки и безопасности.
