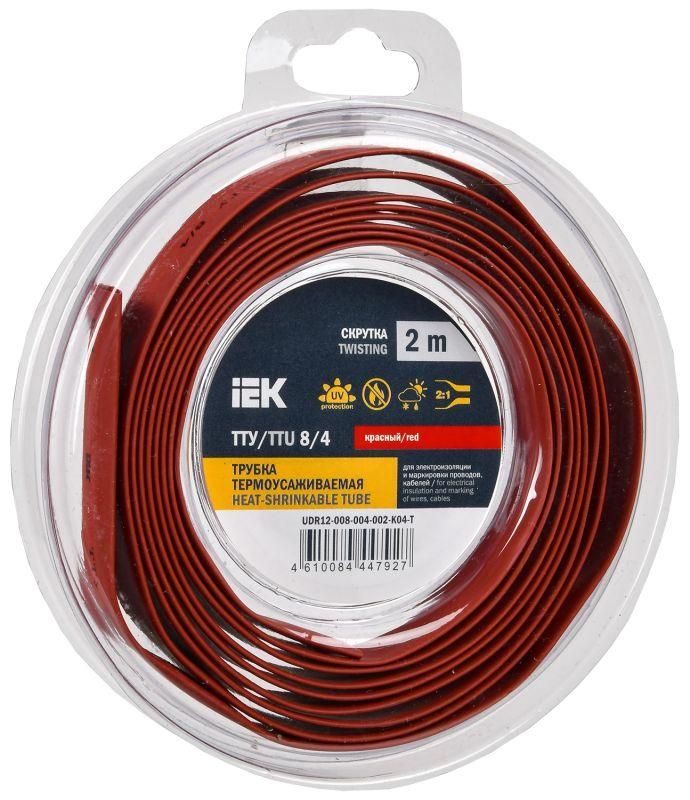

Трубка термоусадочная ТТУ нг-LS 8/4 красная (2м/упак) IEK | UDR12-008-004-002-K04-T

Трубка термоусадочная ТТУ нг-LS 8/4 мм красная (2 м в упаковке) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, защищая от механических повреждений, влаги и короткого замыкания. Подходит для работ в распределительных щитах, на производстве и в бытовой электропроводке.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 8/4 мм красная (2 м в упаковке) применяется для:

• Электроизоляции соединений, ответвлений и концов кабелей;
• Маркировки фаз, полярности, цепей - цветовая идентификация снижает риск ошибок при монтаже и ремонте;
• Защиты от внешних воздействий: влаги, пыли, химических сред и механических нагрузок;
• Фиксации пучков проводов и предотвращения их перегибов.

Подходит для использования в помещениях, на объектах с повышенными требованиями к пожаробезопасности - например, в жилых зданиях, офисах, промышленном оборудовании, системах автоматизации.

Технические характеристики

• Тип изделия: термоусаживаемая трубка из модифицированного полиэтилена
• Диаметр до усадки: 8 мм - позволяет надевать на толстые соединения, клеммы, разъемы
• Диаметр после усадки: 4 мм - плотно облегает изолируемую поверхность
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без деформаций
• Толщина стенки после усадки: 0,56 мм - достаточна для защиты, но не увеличивает габариты сборки
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия, включая холодные склады и нагретые корпуса оборудования
• Исполнение: тонкостенная - минимизирует объем в местах прохода через кабельные каналы
• Цвет: красный - стандартизирован для обозначения фазы L или положительной полярности
• Возможность нанесения маркировки: да - можно использовать маркер, этикетку или принтер для надписей
• Длина в упаковке: 2 метра - оптимально для типичных задач монтажа

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 8/4 мм красная (2 м в упаковке) совместима с любыми медными и алюминиевыми проводами, кабелями с изоляцией до 8 мм в диаметре. Для установки:

1. Перед монтажом отключите питание и проверьте отсутствие напряжения.
2. Наденьте трубку на провод до места соединения - не забудьте, что после усадки она станет вдвое короче.
3. Выполните соединение (скрутка, клемма, пайка).
4. Нагрейте трубку феном равномерно, начиная с середины, двигаясь к краям - так исключается образование воздушных пузырей.
5. Не используйте открытый огонь - возможен перегрев и возгорание материала.

Посадочный диаметр 8 мм позволяет применять её даже на многожильных кабелях с броней или экраном, если общий диаметр не превышает этот показатель.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS выполнена по нормам, соответствующим требованиям к материалам с низкой горючестью и малым выделением дыма. Индекс “нг-LS” означает:

• нг - не поддерживают горение (самозатухающий материал);
• LS - low smoke - при горении выделяет минимальное количество дыма и токсичных веществ.

Это делает продукт безопасным для использования в закрытых помещениях, где важна эвакуация людей при ЧП.

Преимущества

• Стабильная усадка 2:1 - гарантирует герметичную изоляцию без просветов;
• Тонкая стенка сохраняет компактность сборки - важно в плотных шкафах и панелях;
• Устойчивость к широкому диапазону температур - работает в суровых условиях;
• Легко маркируется - позволяет создавать собственные системы обозначений;
• Удобная упаковка по 2 м - легко хранить, брать с собой, не перебирать длинные катушки.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или высокотемпературными поверхностями выше +125 C - возможна потеря прочности;
• Не рекомендуется для наружной эксплуатации без дополнительной защиты - УФ-лучи со временем разрушают полимер;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита и маркировка;
• При использовании на проводах с большим радиусом изгиба (например, в движущихся механизмах) требуется дополнительная фиксация - усадочная трубка не рассчитана на динамические нагрузки.

Примеры использования

• Обжим соединений в распределительном щите - красная трубка обозначает фазу L;
• Маркировка кабелей управления на станках - отличает сигналы от питания;
• Изоляция паяных участков в электронных платах и контроллерах;
• Закрытие концов кабелей перед вводом в оборудование - предотвращает попадание влаги;
• Группировка проводов в кабельных каналах - снижает запутанность и упрощает диагностику.

Практические советы

• Выбирайте длину трубки с запасом - после усадки она становится короче на ~15–20%, особенно при быстром нагреве.
• Для точной маркировки используйте специальный маркер для термоусадочных материалов - обычные чернила могут смазаться.
• Если трубка плохо садится - возможно, температура фена слишком низкая или нагрев неравномерный. Прогревайте медленнее, с вращением.
• Храните в сухом месте, избегая прямого солнца - даже при правильных условиях срок службы более 10 лет.
• Артикул udr12-008-004-002-k04-t - это именно тот вариант, который нужен, если вам нужна красная трубка с коэффициентом усадки 2:1 и длиной 2 м от IEK.
