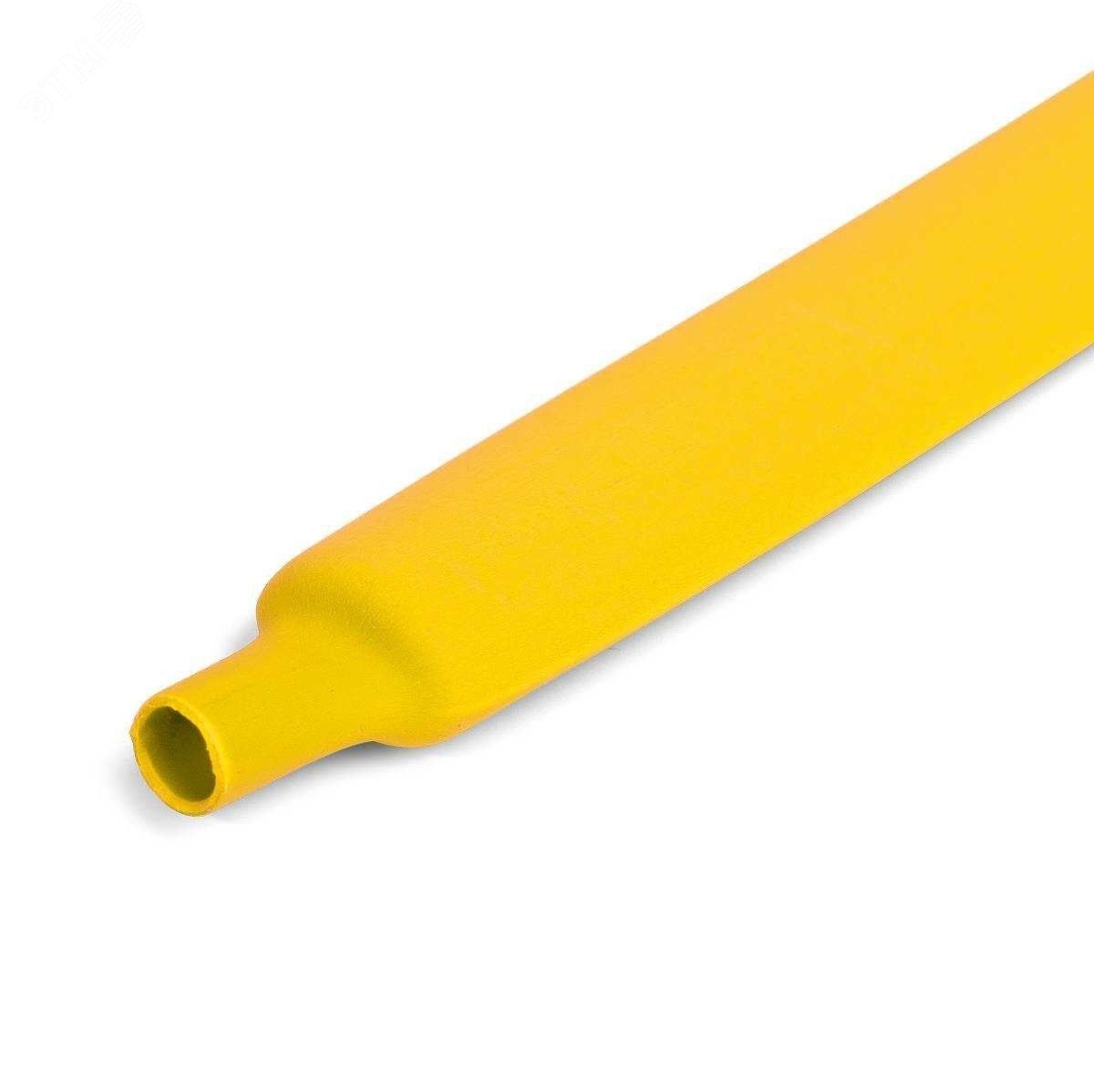

Трубка термоусаживаемая ТУТ (HF)-10/5 желтая | 82932 КВТ

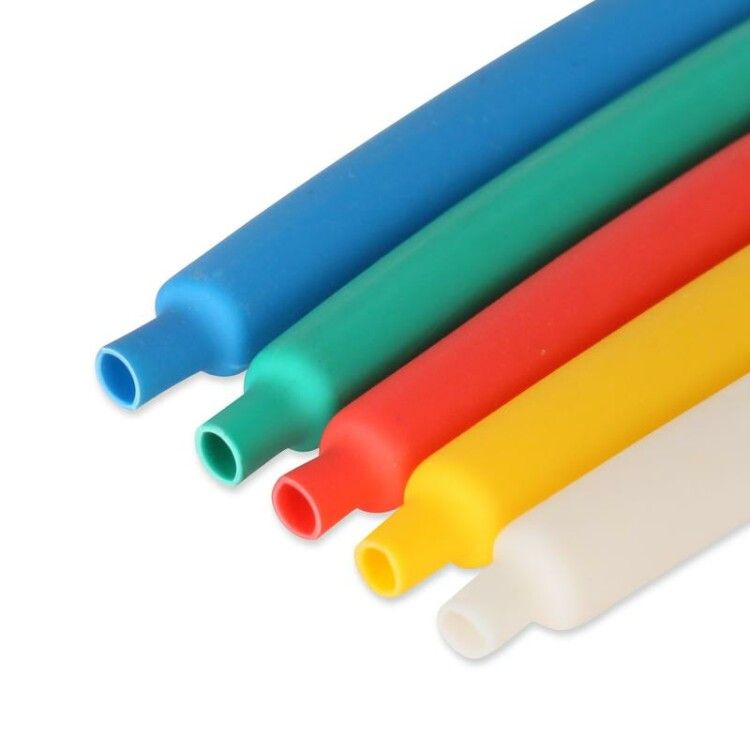

Трубка термоусаживаемая ТУТ (HF)-10/5 желтая (50 метров) от КВТ предназначена для надежной изоляции и защиты электрических соединений, особенно там, где важна химическая стойкость и безопасность - благодаря материалу без галогенов. Эта модель из серии цветных термоусадочных трубок с коэффициентом усадки 2:1 легко адаптируется под провода и кабели, обеспечивая плотную посадку и долговечную защиту.

Назначение и область применения

Трубка термоусаживаемая ТУТ (HF)-10/5 желтая (50 метров) используется для:

• изоляции электрических соединений (скруток, клемм, спаев);
• защиты от коррозии, влаги и механических повреждений;
• бандажирования пучков проводов и кабелей;
• цветовой маркировки цепей - желтый цвет удобен для обозначения предупредительных или специальных участков;
• декоративного оформления кабельных трасс - например, в бытовых устройствах или на выставках.

Технические характеристики

• Наружный диаметр до усадки: 10 мм - позволяет свободно одеть на крупные соединения или кабели.
• Диаметр после усадки: 5 мм - обеспечивает плотное прилегание к жилам и изоляции провода.
• Коэффициент усадки: 2:1 - трубка сжимается вдвое при нагреве, что гарантирует надежную фиксацию даже на неровных поверхностях.
• Материал: полиолефин - экологичный, безгалогенный (HF), устойчив к УФ, маслам и большинству химических сред.
• Толщина стенки после усадки: 0,6 мм - оптимальна для легкой, но прочной изоляции без увеличения объема сборки.
• Рабочий температурный диапазон: от –55 C до +125 C - подходит для работы в суровых условиях, включая холодильные установки и двигатели.
• Номинальное напряжение: 0,69 кВ - рассчитана на использование в сетях до 690 В переменного тока.
• Стандарт: ТУ 2247-011-79523310-2006 - соответствует внутренним требованиям производства КВТ.
• Цвет: желтый - хорошо заметен, удобен для визуального контроля и маркировки.
• Длина: 50 метров - на одной бобине, экономично для массового монтажа.
• Маркировка: можно нанести этикетки, штемпели или надписи - совместима с термопереносом и маркерами.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ (HF)-10/5 желтая (50 метров) монтируется с помощью тепла. Для равномерного сжатия рекомендуется использовать:

• высокотемпературный фен ТТ-1827 (рекомендован производителем);
• портативные бутановые горелки серии «КВТ»;
• пропановые горелки ПГ - осторожно, чтобы не перегреть материал.

Перед монтажом проверьте, что диаметр кабеля или соединения после усадки (не более 5 мм) соответствует вашему объекту. Наденьте трубку на провод заранее - перед соединением, так как после усадки ее невозможно снять.

Безопасность и стандарты

• Не содержит галогенов - при возгорании не выделяет токсичных паров, безопасна для замкнутых помещений и систем вентиляции.
• Соответствует ТУ 2247-011-79523310-2006 - сертифицирована для использования в электроустановках.
• Работает в широком температурном диапазоне - не становится хрупкой на морозе и не деформируется при нагреве.

Преимущества

• Высокая степень усадки (2:1) - позволяет использовать одну трубку на разных диаметрах проводов.
• Экологичный материал - полиолефин без галогенов снижает риск коррозии контактов и продлевает срок службы оборудования.
• Яркий желтый цвет - улучшает визуальный контроль и ускоряет диагностику.
• Легко наносится - требует только одного инструмента (фен или горелка).
• Длинная бобина (50 м) - снижает частоту замены расходника при работе с большим количеством соединений.

Ограничения применения

• Не предназначена для постоянного воздействия открытого пламени - не является огнестойкой.
• Не следует применять в местах с постоянным механическим трением - поверхность может изнашиваться.
• Не подходит для герметизации под давлением - не является герметичной муфтой, только изоляционной оболочкой.
• Требует точного подбора начального диаметра: если трубка слишком маленькая до усадки - не наденется; если слишком большая - будет болтаться.

Примеры использования

• Изоляция соединений в пультах управления станков и автоматизированных линиях.
• Защита кабелей в автомобилях, судах и железных дорогах - где важна устойчивость к вибрации и влаге.
• Маркировка фаз в распределительных щитах - желтый цвет часто применяют для фазы L2.
• Обмотка пучков проводов в бытовой технике - например, в стиральных машинах или кондиционерах.
• Декоративная окраска кабелей в студиях, театрах и фотостудиях - для эстетики и организации маршрутов.

Практические советы

• Перед монтажом протяните трубку на провод до места соединения - потом уже делайте скрутку или пайку.
• При усадке двигайте фен медленно, равномерно прогревая всю длину - избегайте локального перегрева, который вызывает пузыри или прожиг.
• Для точной маркировки используйте термостойкие этикетки или маркеры, подходящие для полиолефина.
• Храните бобину в сухом месте, избегая прямого солнца - хотя материал устойчив к УФ, длительное воздействие может изменить цвет.
• Проверяйте посадочный диаметр: если провод после изоляции имеет диаметр больше 5 мм - выбирайте другую трубку (например, 12/6).
