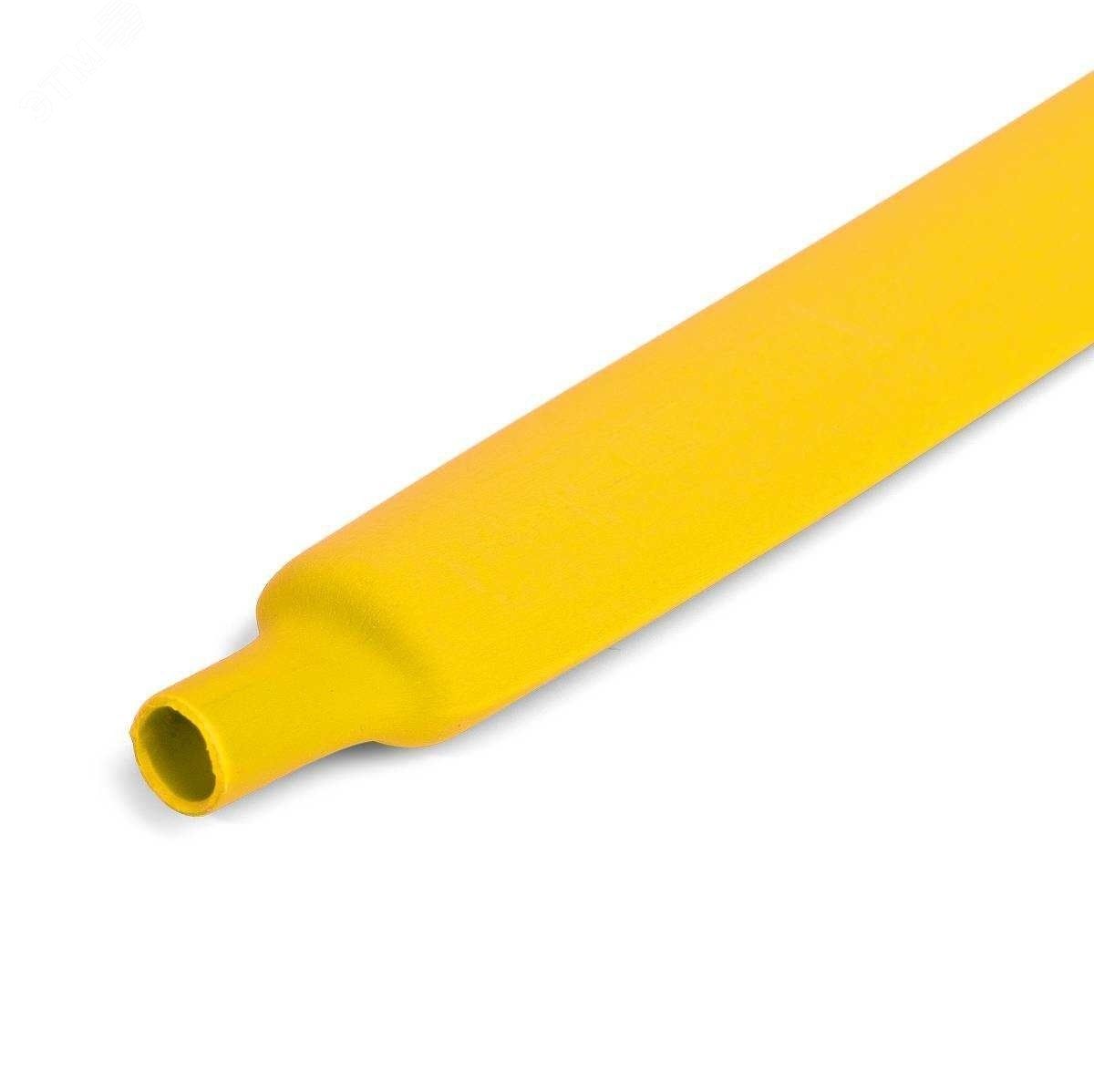

Трубка термоусаживаемая ТУТ (HF)-30/15 желтая | 82948 КВТ

Трубка термоусаживаемая ТУТ (HF)-30/15 желтая (25 м) от КВТ предназначена для надежной изоляции и защиты электрических соединений, особенно там, где важна видимость и химическая стойкость. Эта модель из серии цветных термоусадочных трубок с коэффициентом усадки 2:1 обеспечивает плотную посадку на кабель и сохраняет работоспособность в широком температурном диапазоне.

Назначение и область применения

Трубка термоусаживаемая ТУТ (HF)-30/15 желтая (25 м) используется для:

• изоляции электрических соединений и ответвлений;
• защиты от коррозии, влаги и механических повреждений;
• бандажирования пучков кабелей и проводов;
• цветовой маркировки цепей - жёлтый цвет соответствует стандартным обозначениям для предупредительных или специальных линий;
• декоративного оформления кабельных трасс в условиях, где требуется визуальный контроль.

Подходит для работы в промышленных установках, транспорте, энергооборудовании и автоматизации.

Технические характеристики

• Диаметр до усадки: 30 мм - позволяет легко одеть на крупные соединения или пучки проводов;
• Диаметр после усадки: 15 мм - обеспечивает плотное прилегание без просветов;
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве, что гарантирует надёжную герметизацию;
• Толщина стенки после усадки: 1,1 мм - оптимальна для прочности без избыточной массы;
• Материал: полиолефин - экологичный, безгалогенный (HF), не выделяет токсичных веществ при перегреве;
• Рабочая температура: от –55 C до +115 C - стабильна даже в суровых климатических условиях;
• Номинальное напряжение: 0,69 кВ - рассчитана на использование в сетях до 690 В переменного тока;
• Форма поставки: 25 метров на бобине - удобна для длительного использования и хранения;
• Цвет: жёлтый - высокая заметность, совместим с системами цветового кодирования.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ (HF)-30/15 желтая (25 м) требует равномерного нагрева для усадки. Для монтажа рекомендуются:

• высокотемпературный фен ТТ-1843 - наиболее точный и безопасный способ;
• портативные бутановые горелки марки «КВТ» - подходят для полевых условий;
• пропановая горелка ПГ - допустима, но требует осторожности для избежания перегрева.

Перед монтажом необходимо освободить участок кабеля от грязи и влаги. Наденьте трубку так, чтобы она перекрывала соединение на 10–15 мм с каждой стороны. Нагревайте равномерно, начиная с середины, двигаясь к краям - это исключает образование воздушных пузырей.

Безопасность и стандарты

• Не содержит галогенов - снижает риск образования едких паров при возгорании;
• Соответствует требованиям к материалам HF (halogen-free);
• Обладает самозатухающими свойствами - не поддерживает открытый огонь;
• Электрическая прочность: 0,69 кВ - соответствует нормам для слаботочных и средневольтных систем.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Полиолефиновый состав устойчив к маслам, бензину, щелочам и большинству бытовых растворителей;
• Жёлтый цвет хорошо контрастирует с другими цветами - упрощает диагностику и обслуживание;
• Возможность нанесения маркировки - можно использовать маркеры или этикетки для обозначения цепей;
• Тонкостенная конструкция - не увеличивает внешний диаметр кабельного пучка значимо.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - возможна деформация;
• Не следует применять в местах с частыми резкими изгибами или вибрацией без дополнительной фиксации - может растрескиваться;
• При температурах выше +115 C материал начинает терять форму - не подходит для печей или двигателей с высокой теплопередачей;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита.

Примеры использования

• Изолирование клемм на силовых разъёмах в станках ЧПУ;
• Защита соединений между кабелями управления в конвейерных системах;
• Цветовое выделение цепей питания в распределительных шкафах - жёлтый цвет указывает на предупредительные линии;
• Бандажирование пучков проводов в автопромышленности и ЖД оборудовании;
• Маркировка кабелей в системах безопасности и сигнализации.

Практические советы

• Выбирайте трубку с запасом по длине - усадка может быть неравномерной, особенно на сложных формах;
• Проверьте внутреннюю поверхность кабеля перед монтажом - наличие заусенец или металлической стружки может повредить стенку трубки;
• Не используйте обычный фен для волос - недостаточно температуры для усадки; нужен инструмент с регулировкой до 150–250 C;
• При работе в холоде (ниже 0 C) согрейте трубку руками или помещением - это улучшит её эластичность;
• Храните в сухом месте, избегая прямого UV-света - долгое воздействие солнца может изменить цвет и свойства материала.
