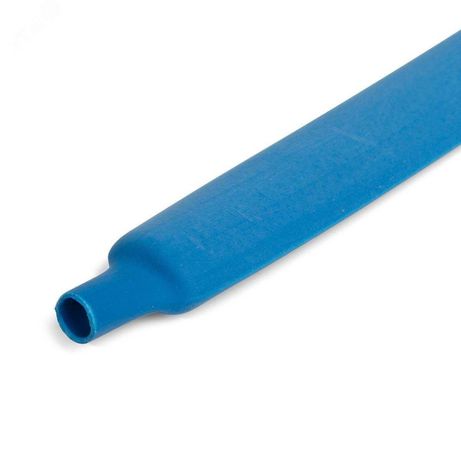

Трубка термоусаживаемая ТУТ (HF)-4/2 синяя | 82923 КВТ

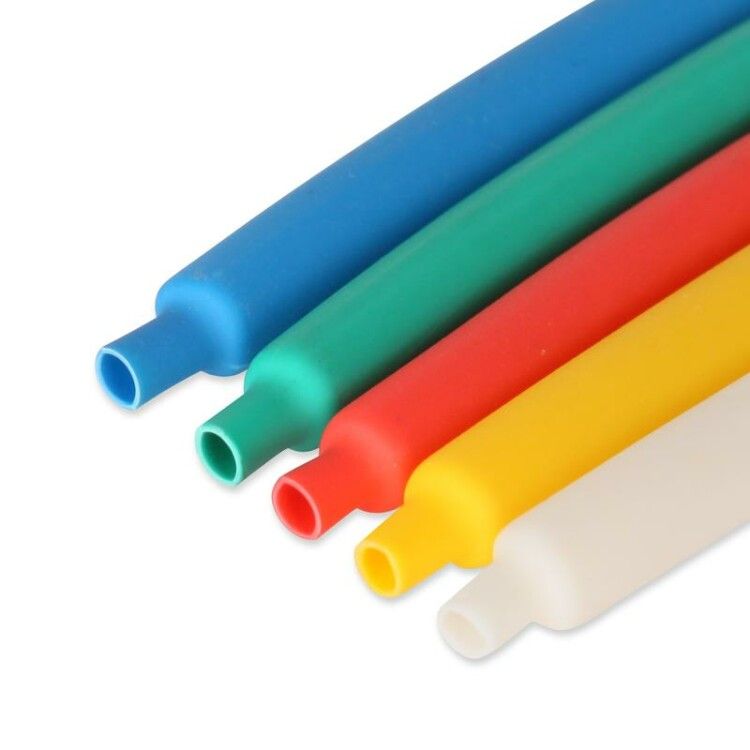

Трубка термоусаживаемая ТУТ (HF)-4/2 синяя (100м) от КВТ предназначена для надёжной изоляции и защиты электрических соединений, особенно там, где важна компактность и химическая стойкость. Эта модель - часть серии цветных термоусадочных трубок с коэффициентом усадки 2:1, идеально подходящая для точечного монтажа в ограниченном пространстве.

Назначение и область применения

Трубка термоусаживаемая ТУТ (HF)-4/2 синяя (100м) используется для:

• изоляции оголённых участков проводов и кабелей;
• защиты соединений от влаги, пыли и коррозии;
• бандажирования пучков проводов для упорядочивания и механической фиксации;
• цветовой маркировки цепей - синий цвет соответствует стандартным обозначениям для нулевых или управляющих линий;
• декоративной отделки кабельных сборок в бытовых и промышленных устройствах.

Подходит для работы в условиях повышенной влажности, на открытом воздухе и внутри оборудования.

Технические характеристики

• Диаметр до усадки: 4 мм - позволяет легко одеть на соединения и кабели большего диаметра;
• Диаметр после усадки: 2 мм - обеспечивает плотную, почти вторую кожу, фиксацию без люфта;
• Коэффициент усадки: 2:1 - материал равномерно сжимается вдвое при нагреве;
• Толщина стенки после усадки: 0,5 мм - оптимальна для тонкостенных применений, не создаёт лишнего объёма;
• Номинальное напряжение: 0,69 кВ - безопасно для использования в сетях до 690 В переменного тока;
• Температура эксплуатации: от –55 C до +115 C - выдерживает экстремальные температуры, включая холодные условия и перегрев в корпусах;
• Материал: полиолефин - эластичный, устойчивый к УФ, маслам и растворителям; не содержит галогенов (HF), что снижает токсичность при возгорании;
• Цвет: синий - стандартизирован для удобства идентификации;
• Форма поставки: 100 метров на бобине - экономично для массового монтажа.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ (HF)-4/2 синяя (100м) монтируется путём локального нагрева. Для этого рекомендуются:

• высокотемпературный фен ТТ-1818 - наиболее предпочтителен для точного контроля;
• портативные бутановые горелки «КВТ» - удобны в полевых условиях;
• пропановая горелка ПГ - допустима, но требует осторожности для избежания перегрева.

Перед установкой необходимо освободить место от грязи и влаги. Наденьте трубку на провод заранее, затем согрейте её равномерно, начиная с середины и двигаясь к краям - так исключаются пузыри и неравномерная усадка. После усадки трубка плотно облегает поверхность, не требуя дополнительной фиксации.

Безопасность и стандарты

Трубка термоусаживаемая ТУТ (HF)-4/2 синяя (100м) изготовлена из галоген-free материала, что соответствует требованиям безопасности при работе в закрытых помещениях и системах с чувствительной электроникой. Отсутствие галогенов снижает риск образования едких паров при повреждении. Применение в соответствии с нормами IEC 60684-2.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров проводов;
• Тонкая стенка (0,5 мм) сохраняет гибкость и не увеличивает внешний диаметр сборки;
• Стойкость к широкому диапазону температур делает её пригодной для автопрома, судостроения и промышленного оборудования;
• Возможность нанесения маркировки - можно помечать трубку маркером или этикеткой для идентификации цепей;
• Экономичная длина - 100 метров на бобине снижает затраты при крупных проектах.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - при прямом воздействии огня материал может плавиться;
• Не заменяет изолирующие муфты для высоковольтных соединений выше 0,69 кВ;
• Не следует использовать в средах с постоянным механическим трением - при длительной вибрации возможна abrasion;
• При низких температурах ниже –55 C материал становится жестче - требуется осторожность при монтаже в Arctic-условиях.

Примеры использования

• Изоляция пайки в печатных платах в радиоэлектронике;
• Защита клеммных соединений в автомобильной проводке;
• Бандажирование жгутов в системах управления станков и конвейеров;
• Разметка нулевых проводов в распределительных щитах - синий цвет соответствует стандарту IEC 60446;
• Антикоррозионная защита соединений на открытых площадках - например, на солнечных панелях или уличных светильниках.

Практические советы

• Выбирайте трубку с запасом по длине - усадка не изменяет её длину, но при натяжении она может немного удлиниться;
• При работе с несколькими проводами - используйте трубку, которая свободно проходит через все элементы до усадки (диаметр 4 мм);
• Не применяйте обычный фен для волос - недостаточно тепла, чтобы вызвать усадку;
• После усадки проверьте герметичность - если видны просветы, повторите прогрев;
• Храните бобину в сухом месте, избегая прямого солнечного света - хотя полиолефин устойчив к УФ, долгое воздействие может изменить цвет.
