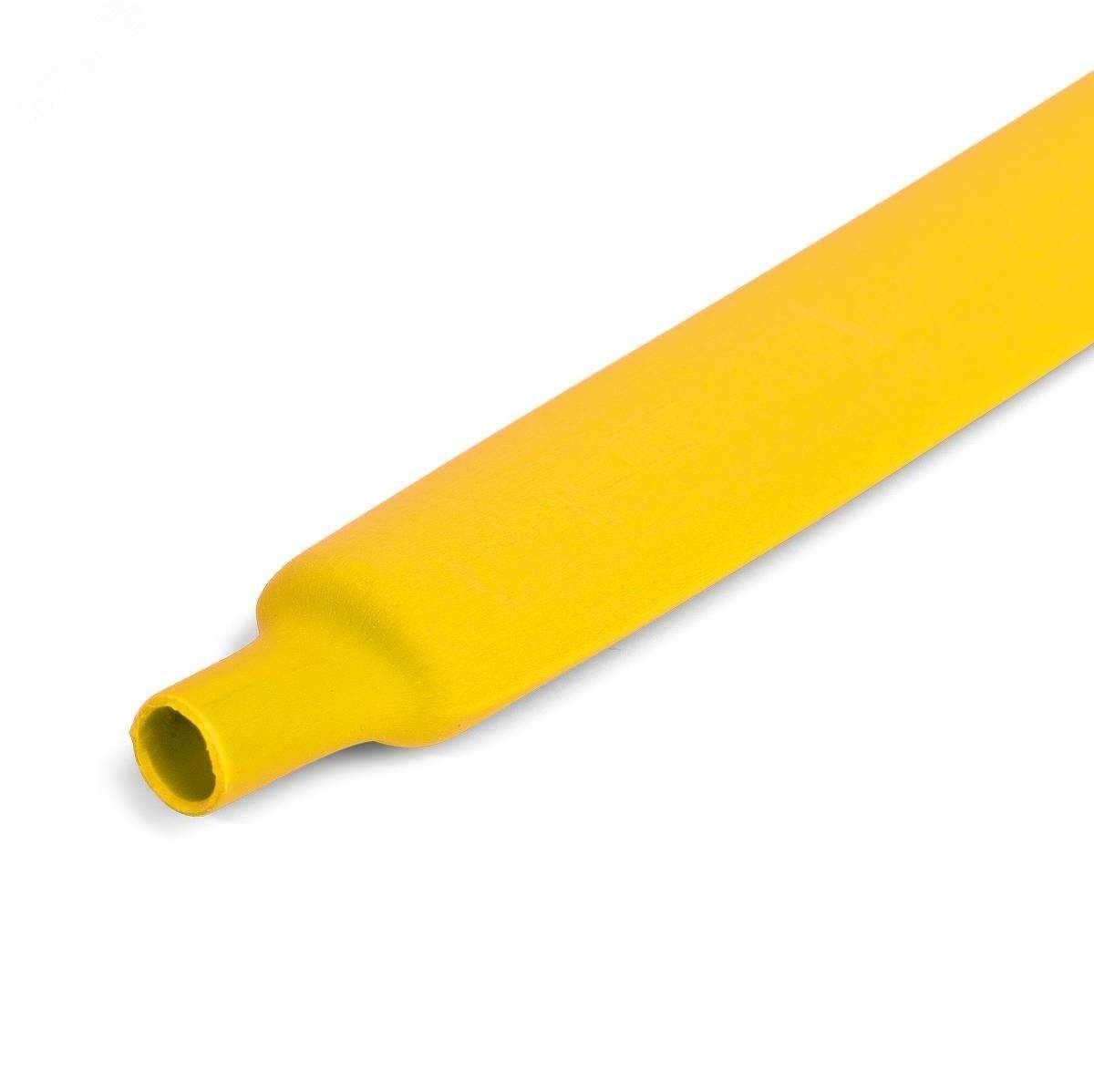

Трубка термоусаживаемая ТУТ (HF)-4/2 желтая | 82920 КВТ

Трубка термоусаживаемая ТУТ (HF)-4/2 желтая (100м) от КВТ предназначена для надежной изоляции и защиты электрических соединений, особенно там, где важна компактность и химическая стойкость. Эта трубка легко монтируется с помощью тепла, сужается вдвое и обеспечивает прочную, долговечную оболочку даже на тонких проводах.

Назначение и область применения

Трубка термоусаживаемая ТУТ (HF)-4/2 желтая (100м) используется для:

• изоляции мест соединений проводов и кабелей;
• защиты от коррозии, влаги и механических повреждений;
• бандажирования пучков проводов и кабельных жил;
• цветовой маркировки цепей - желтый цвет удобен для обозначения предупредительных или специальных участков;
• декоративного оформления проводки в устройствах с открытой эргономикой.

Подходит для работы в условиях повышенной влажности, перепадов температур и агрессивных сред - например, в автоматизации, автомобильной электронике, бытовых приборах и промышленном оборудовании.

Технические характеристики

• Диаметр до усадки: 4 мм - позволяет свободно одеть на соединения и кабели большего диаметра;
• Диаметр после усадки: 2 мм - плотно облегает поверхность, исключая люфт и попадание влаги;
• Коэффициент усадки: 2:1 - равномерное сжатие без деформаций;
• Толщина стенки после усадки: 0,5 мм - оптимальная для тонкостенных применений, сохраняет гибкость;
• Материал: полиолефин без галогенов (HF) - безопасен при нагреве, не выделяет токсичных паров;
• Рабочая температура: от –55 C до +115 C - работает в суровых климатических условиях;
• Номинальное напряжение: 0,69 кВ - рассчитана на низковольтные цепи, не предназначена для высоких напряжений;
• Цвет: желтый - контрастный, хорошо виден при визуальном осмотре;
• Форма поставки: 100 метров на бобине - удобно для длительного использования и экономичного расхода.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ (HF)-4/2 желтая (100м) требует равномерного нагрева для активации усадки. Для монтажа рекомендуются:

• высокотемпературный фен ТТ-1815 - наиболее точный и безопасный способ;
• портативные бутановые горелки марки «КВТ» - подходят для полевых работ;
• пропановая горелка ПГ - допустима, но требует осторожности для избежания перегрева.

Перед установкой необходимо:

• очистить поверхность от грязи и влаги;
• надеть трубку так, чтобы она перекрывала место соединения с запасом 5–10 мм с каждой стороны;
• нагревать равномерно, начиная с середины, двигаясь к краям - это предотвращает образование воздушных пузырей.

Не используйте открытый пламя напрямую - риск прожига материала!

Безопасность и стандарты

Трубка термоусаживаемая ТУТ (HF)-4/2 желтая (100м) соответствует требованиям к материалам без галогенов (HF), что снижает опасность образования едких газов при возгорании. Подходит для помещений с ограниченной вентиляцией и систем с чувствительной электроникой. Напряжение 0,69 кВ соответствует нормам для низковольтных сетей согласно ГОСТ Р 50571.1.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Материал без галогенов - экологически безопасен, не вызывает коррозии контактов;
• Тонкая стенка (0,5 мм) не увеличивает объем сборки, идеально для компактных устройств;
• Стойкость к широкому диапазону температур - надежна в холодных и жарких условиях;
• Возможность маркировки - можно использовать маркеры или этикетки для идентификации цепей.

Ограничения применения

• Не предназначена для защиты соединений под постоянным механическим напряжением - не заменяет клеммы или муфты;
• Не применяется в цепях выше 0,69 кВ - риск пробоя;
• Не рекомендуется для внешней прокладки под прямыми солнечными лучами более 1 года - возможна потеря эластичности;
• Не подходит для герметизации под давлением жидкостей - только для изоляции и защиты от влаги.

Примеры использования

• Изоляция пайки в плате управления кондиционером;
• Бандажировка жил в распределительной коробке станка;
• Маркировка фазы L1 в трехфазной сети желтым цветом;
• Защита соединений в автопромышленности - датчики, АКБ, зарядные модули;
• Обработка проводов в медицинских приборах - благодаря отсутствию галогенов.

Практические советы

• Выбирайте трубку с запасом по длине - лучше немного длиннее, чем короче; при усадке она уменьшится и в длину тоже;
• При работе с несколькими проводами - проверьте суммарный диаметр до усадки: он не должен превышать 4 мм;
• Для частого использования - закупайте бобины по 100 м: цена за метр ниже, чем у коротких отрезков;
• Храните в сухом месте, избегая перегрева - температура хранения не должна превышать +40 C;
• Желтый цвет хорошо сочетается с другими цветами в маркировке - используйте его для предупреждающих цепей, а не для основных фаз.
