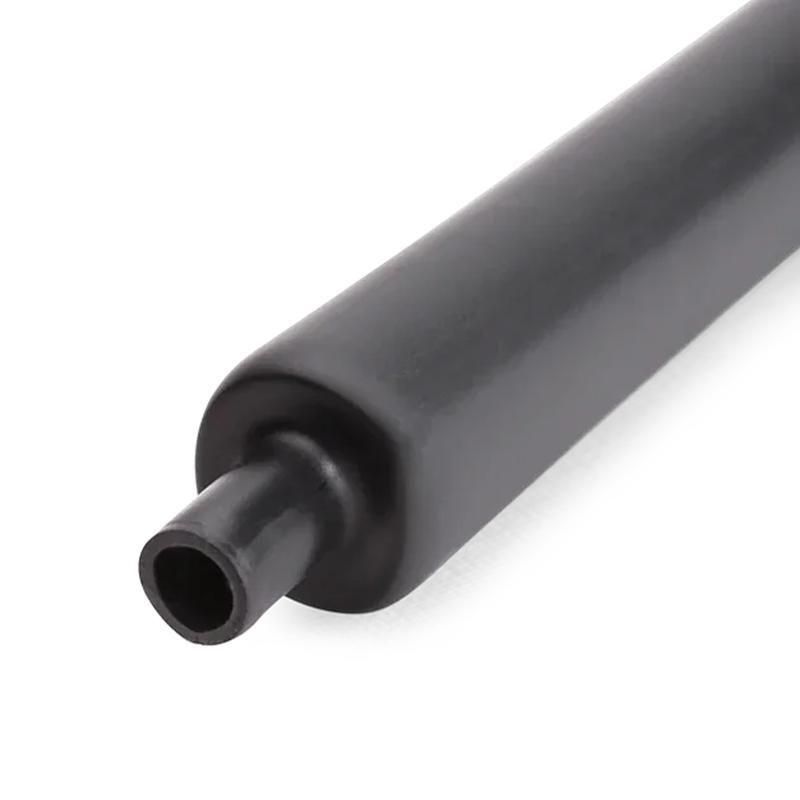

Трубка термоусадочная ТУТ(3:1) нг-LS - 80/26 черн | 91899 КВТ

Трубка термоусадочная ТУТ(3:1) нг-LS 80/26 черная от КВТ предназначена для надежной изоляции и защиты электрических соединений, особенно там, где важна безопасность при высоких температурах и в условиях открытой среды. Благодаря коэффициенту усадки 3:1 и отсутствию клеевого слоя, она удобна как для монтажа, так и для последующего обслуживания.

Назначение и область применения

Трубка термоусадочная ТУТ(3:1) нг-LS 80/26 черная используется для:

• изоляции электрических соединений и кабельных ответвлений;
• защиты от коррозии, влаги и механических повреждений;
• фиксации и уплотнения жгутов кабелей и проводов;
• обжима мест соединений с крупными разъемами, клеммами или колечками - благодаря большому начальному диаметру;
• применения в помещениях и на открытом воздухе - материал устойчив к УФ-излучению и перепадам погоды.

Подходит для промышленного оборудования, транспорта, энергоустановок и систем автоматизации, где требуются высокая надежность и пожаробезопасность.

Технические характеристики

• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается втрое, что позволяет легко охватить крупные элементы.
• Диаметр до усадки: 80 мм - подходит для больших пучков проводов и разъёмных соединений.
• Диаметр после усадки: 26 мм - плотно облегает поверхность, обеспечивая герметичную изоляцию.
• Толщина стенки после усадки: 1,5 мм - достаточна для механической прочности, но сохраняет гибкость.
• Материал: полиолефин - экологически безопасный, не содержит галогенов, не выделяет токсичных газов при возгорании.
• Рабочая температура: от –55 C до +125 C - стабильна в суровых климатических условиях и рядом с нагревающимся оборудованием.
• Цвет: черный - маскирует загрязнения, не выцветает на солнце.
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки.
• Маркировка: возможна - можно нанести этикетки или метки для идентификации.
• Стандарт UL: соответствует - сертифицирована для использования в США и странах, признающих этот стандарт.

Совместимость и монтаж

Трубка термоусадочная ТУТ(3:1) нг-LS 80/26 черная совместима с любыми кабелями и проводами, диаметр которых после усадки не превышает 26 мм. Начальный диаметр 80 мм позволяет одеть её даже на уже собранные разъёмы, клеммники или переходники без их демонтажа.

Для монтажа требуется равномерный нагрев. Подходят следующие инструменты:

• высокотемпературные фены серии ТТ;
• пропановая горелка ПГ;
• портативные бутановые горелки КВТ.

Не используйте открытый пламя напрямую - это может вызвать оплавление или деформацию. Лучше двигать источник тепла медленно, чтобы усадка была равномерной.

Безопасность и стандарты

• Материал не поддерживает горение - самозатухающий (нг).
• Низкое газо- и дымовыделение (LS) - снижает риск отравления и затруднённой эвакуации при пожаре.
• Отсутствие галогенов - исключает образование едких кислот при нагреве, что важно для чувствительного оборудования.
• Соответствует стандарту UL - подтверждает соответствие международным требованиям безопасности.

Преимущества

• Высокий коэффициент усадки 3:1 - позволяет работать с крупными и нестандартными соединениями без предварительной подготовки.
• Отсутствие клеевого слоя - ускоряет монтаж и делает демонтаж простым: трубку легко снять без повреждения проводов.
• Широкий температурный диапазон - работает в холодных и жарких зонах, включая двигатели, силовые щиты и внешние трассы.
• Устойчивость к УФ-излучению - не хрупнеет и не трескается на солнце, подходит для наружной установки.
• Экологическая безопасность - не содержит вредных веществ, безопасна для людей и окружающей среды.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - допускается только кратковременный нагрев при монтаже.
• Не рекомендуется использовать в средах с воздействием растворителей, масел или агрессивных химикатов - материал не устойчив к органическим жидкостям.
• При усадке не следует перегревать - это может привести к потере эластичности и растрескиванию.
• Не заменяет полноценную изоляционную муфту для высоковольтных соединений выше 1 кВ - применяется только для низковольтных цепей.

Примеры использования

• Защита соединений в пультах управления станков с ЧПУ.
• Изоляция кабелей в системах освещения на улице - светильники, рекламные конструкции.
• Обработка точек подключения аккумуляторов в автопроме и ЖД технике.
• Фиксация жгутов в распределительных шкафах промышленных автоматизированных линий.
• Замена старой изоляции на кабелях в старых объектах - благодаря большой начальной ширине легко надевается на существующие соединения.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля или соединения после усадки (≤26 мм) соответствует внутреннему диаметру трубки после усадки - иначе будет плохое прилегание.
• Если трубка надевается на разъём с металлическими контактами - убедитесь, что они не острые: могут повредить стенку при усадке.
• Храните рулон в сухом месте, избегайте длительного пребывания на солнце - хотя материал устойчив к УФ, долгое воздействие может снизить эластичность.
• При работе в холодном помещении (<–10 C) согрейте трубку руками перед монтажом - это улучшит её пластичность и усадку.
• Длина рулона рассчитана на несколько соединений - отмеряйте нужный участок с запасом 10–15%, чтобы избежать недостатка при усадке.
