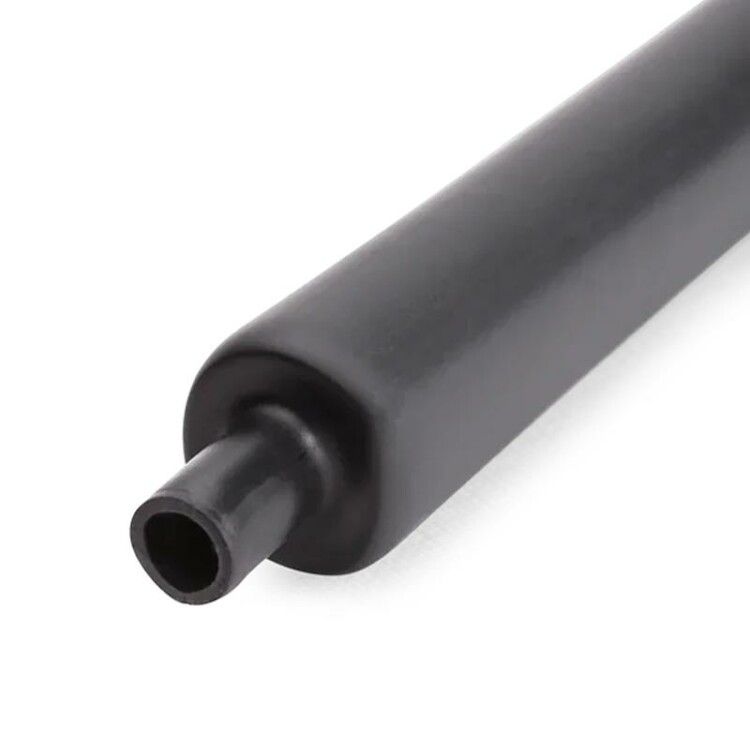

Трубка термоусаживаемая ТУТ(3:1) нг LS - 40/13 | 85090 КВТ

Трубка термоусаживаемая ТУТ(3:1) нг LS - 40/13 черная (50м) от КВТ предназначена для изоляции и механической защиты электрических соединений, особенно там, где важна надежность при высоких температурах и в агрессивных средах. Благодаря коэффициенту усадки 3:1 и отсутствию клея, она удобна как для монтажа, так и для последующего обслуживания.

Назначение и область применения

Трубка термоусаживаемая ТУТ(3:1) нг LS - 40/13 черная (50м) используется для:

• изоляции электрических соединений, пайки и клеммных контактов;
• защиты кабельных жгутов от перетирания, вибраций и коррозии;
• заключения проводов с уже установленными разъёмами, штекерами и клеммами - благодаря большому коэффициенту усадки;
• уплотнения и герметизации мест прохода кабеля через корпуса оборудования;
• работ в условиях повышенной температуры, в том числе рядом с двигателями, нагревательными элементами и силовой аппаратурой.

Технические характеристики

• Диаметр до усадки: 40 мм - позволяет надевать на крупные соединения и разъёмы;
• Диаметр после усадки: 13 мм - плотно облегает проводник после нагрева;
• Коэффициент усадки: 3:1 - один из самых высоких среди стандартных термотрубок, обеспечивает надёжную посадку даже на неровные поверхности;
• Материал: полиолефин - прочный, эластичный, устойчивый к химическим воздействиям;
• Напряжение: 690 В - подходит для работы в сетях до 690 В переменного тока;
• Рабочая температура: от –55 C до +125 C - сохраняет свойства в экстремальных условиях;
• Толщина стенки после усадки: 1,1 мм - достаточна для механической защиты, но не создаёт лишнего объёма;
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки;
• Огонестойкость: не поддерживает горение (нг);
• Дымо- и газообразование: низкое (LS - low smoke) - безопасна в закрытых помещениях;
• Цвет: чёрный - маскирует загрязнения, не выгорает на солнце;
• Форма поставки: рулон 50 метров - экономично для массового монтажа.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ(3:1) нг LS - 40/13 черная (50м) совместима с любыми проводами и кабелями, диаметр которых после усадки не превышает 13 мм. Подходит для установки на разъёмы, клеммы, спайки и кабельные ответвления.

Для монтажа требуется равномерный нагрев. Рекомендуются следующие инструменты:

• строительные фены серии ТТ;
• пропановая горелка ПГ;
• портативные бутановые горелки КВТ.

Не используйте открытый пламя напрямую - это вызывает оплавление и деформацию. Нагревайте медленно, начиная с центра, двигаясь к краям, чтобы избежать воздушных пузырей.

Безопасность и стандарты

Трубка термоусаживаемая ТУТ(3:1) нг LS - 40/13 черная (50м) соответствует требованиям к материалам с низким дымо- и газовыделением (LS) и самозатухающими свойствами (нг). Применима в системах, требующих соблюдения норм пожаробезопасности, включая объекты с большим скоплением людей и закрытые щитовые.

Преимущества

• Высокий коэффициент усадки 3:1 - легко одевается на крупные соединения без предварительной подготовки;
• Отсутствие клеевого слоя - не оставляет следов, упрощает демонтаж и ремонт;
• Стойкость к УФ-излучению - можно использовать вне помещений;
• Широкий температурный диапазон - работает в холодных и жарких зонах;
• Эластичность и гибкость - не трескается при изгибе после усадки;
• Чёрный цвет - не выцветает, не заметен на фоне кабельных жгутов.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - не имеет герметичного клеевого слоя;
• Не рекомендуется для использования в условиях частых резких механических ударов - хотя защищает от перетирания, но не является бронированием;
• При температурах выше +125 C возможна потеря формы и снижение изоляционных свойств;
• Не заменяет изолирующие муфты для высоковольтных соединений свыше 690 В.

Примеры использования

• Защита кабелей управления на промышленных станках с высокой температурой окружающей среды;
• Изолирование разъёмов в системах автоматизации, расположенных в цехах с пылью и вибрациями;
• Обработка точек соединения в автопромышленности - под капотом автомобилей;
• Заключение кабелей в распределительных щитах, где важно минимизировать дымообразование при перегрузке;
• Монтаж внешних антенных и сигнальных линий на крыше зданий - благодаря УФ-стойкости.

Практические советы

• Перед монтажом проверьте, что диаметр соединения до усадки не превышает 40 мм - иначе трубка не наденется;
• Если необходимо усадить на несколько проводов сразу - убедитесь, что суммарный диаметр после усадки не будет больше 13 мм;
• Для длинных участков жгута используйте целый рулон - не соединяйте отрезки, это снижает надёжность;
• Храните в сухом месте, избегая прямого солнечного света - хоть трубка устойчива к УФ, длительное воздействие может повлиять на эластичность;
• При работе в холодном климате (ниже –20 C) согрейте трубку перед надеванием - иначе она станет хрупкой.
