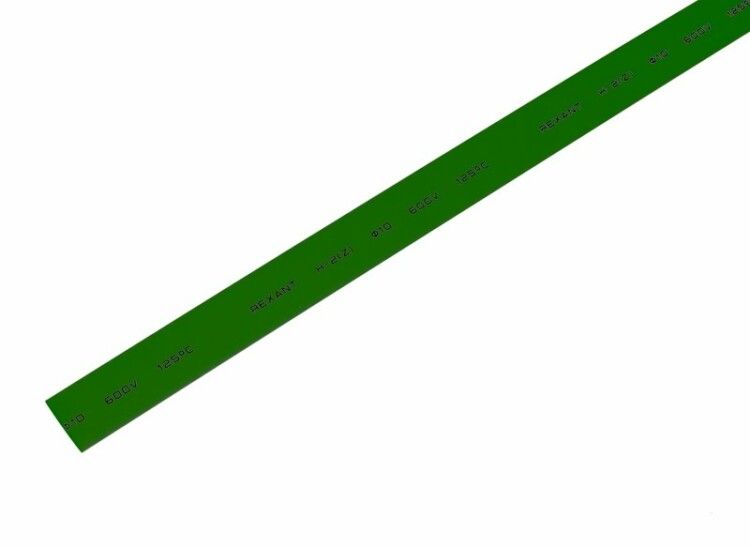

Термоусаживаемая трубка 10,0 5,0 мм, зеленая, упаковка 50 шт. по 1 м, REXANT - 21-0003 MEET

Термоусадочная трубка 10,0/5,0 мм, зеленая, упаковка 50 шт. по 1 м от REXANT - это тонкостенный изоляционный материал с коэффициентом усадки 2:1, подходящий для защиты и маркировки электрических соединений, кабелей и проводов. Артикулы etm21-0003 и 21-0003 соответствуют требованиям UL и обеспечивают надежную изоляцию при рабочем напряжении до 600 В.

Назначение и область применения

Термоусадочная трубка 10,0/5,0 мм, зеленая, упаковка 50 шт. по 1 м используется для:

• изоляции электрических соединений и мест скруток проводов;
• герметизации кабельных вводов и ответвлений;
• бандажирования пучков проводов и кабелей;
• защиты от коррозии и механических повреждений;
• цветовой маркировки цепей и жил (зеленый цвет - часто применяется для заземления).

Подходит для работ в условиях повышенной влажности, перепадов температур и в помещениях с высокими требованиями к пожаробезопасности.

Технические характеристики

• Диаметр до усадки: 10 мм - позволяет легко одеть на соединения и кабели большего диаметра.
• Диаметр после усадки: 5 мм - плотно облегает поверхность, обеспечивая надежную изоляцию.
• Коэффициент усадки: 2:1 - при нагреве сужается вдвое, адаптируясь к форме объекта.
• Материал: полиолефин (PEX) - термопластичный, эластичный, устойчив к старению.
• Толщина стенки после усадки: 0,6 мм - достаточна для механической защиты без избыточного объема.
• Рабочая температура: от -40 C до +125 C - работает в экстремальных условиях, включая холодные регионы и нагретые корпуса оборудования.
• Рабочее напряжение: 600 В - подходит для бытовых и промышленных сетей переменного тока.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при малой толщине.
• Удельное электрическое сопротивление: 10¹⁴ Ом/см - практически идеальная изоляция.
• Номинальное поперечное сечение: 19,63–78,5 мм2 - подходит для проводов сечением до 16 мм2 (медных) и аналогичных по диаметру.
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки.
• Цвет: зеленый - стандартизирован для обозначения заземляющих проводников (по правилам PUE).
• Соответствие стандартам: без галогенов - при горении не выделяет токсичных газов; сертификат UL подтверждает соответствие американским нормам безопасности.
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать для обозначения цепей.

Совместимость и монтаж

Термоусадочная трубка 10,0/5,0 мм, зеленая, упаковка 50 шт. по 1 м совместима с любыми медными и алюминиевыми проводами, имеющими внешний диаметр до 8 мм до усадки. Для монтажа требуется равномерный нагрев:

• Используйте тепловую пушку (фен) с регулируемой температурой - оптимально 120–150 C.
• Не используйте открытый пламя (газовая горелка) без контроля - риск перегрева и деформации.
• Перед усадкой убедитесь, что соединение зачищено, сухое и не имеет острых краев - они могут порвать трубку.
• Наденьте трубку на провод заранее, до соединения - потом переместите ее на место и прогрейте.
• При работе с многожильным кабелем - проверьте, чтобы внутренние жилы не выходили за пределы усадки.

Безопасность и стандарты

• Соответствует UL - подтвержденная безопасность в США и странах, признающих этот стандарт.
• Безгалогеновый состав - снижает опасность при пожаре, не образует едких паров.
• Не поддерживает горение - самозатухающая при удалении источника огня.
• Рабочее напряжение 600 В - соответствует классу защиты для бытовых и промышленных систем до 1000 В.

Преимущества

• Высокая степень усадки (2:1) - удобна для сложных форм и крупных соединений.
• Стабильные электроизоляционные свойства в широком диапазоне температур.
• Механическая прочность: прочность на растяжение >10,4 МПа, удлинение при разрыве >200% - не трескается при изгибе.
• Долгий срок службы: гарантия 7 лет при эксплуатации и хранении.
• Цветовая маркировка - ускоряет диагностику и обслуживание.
• Упаковка по 50 штук по 1 метру - экономично для массового монтажа.

Ограничения применения

• Не применять на поверхностях с температурой выше 125 C - материал начнет деформироваться.
• Не рекомендовано использование в постоянном контакте с растворителями, маслами и агрессивными химикатами - возможна потеря эластичности.
• Не заменяет основную изоляцию кабеля - только вторичную защиту и изоляцию соединений.
• Тонкостенная конструкция не подходит для участков с высоким риском механического воздействия (например, в движущихся механизмах без дополнительной защиты).

Примеры использования

• Изоляция соединений в распределительных щитках и автоматических выключателях.
• Защита клеммных соединений в освещении, HVAC-системах, насосах.
• Маркировка заземляющих проводов в промышленных установках (зеленый цвет - стандарт).
• Обработка входов кабелей в корпуса станков, контроллеров, АСУ ТП.
• Фиксация и изоляция проводов в автомобильной электронике и судовых системах.

Практические советы

• При использовании нескольких трубок на одном кабеле - располагайте их с зазором 5–10 мм, чтобы избежать перегрева при одновременной усадке.
• Для точной маркировки используйте термостойкие маркеры - обычные чернила могут смазаться при нагреве.
• Храните в сухом месте, избегая прямого UV-излучения - хотя материал устойчив, длительное воздействие солнца снижает долговечность.
• Если трубка плохо садится - возможно, она была переохлаждена перед монтажом. Подержите её в помещении 10–15 минут перед использованием.
• Артикулы etm21-0003 и 21-0003 - один и тот же продукт, различаются только форматом номера. Уточняйте у поставщика, какой артикул принят в вашей системе учета.
