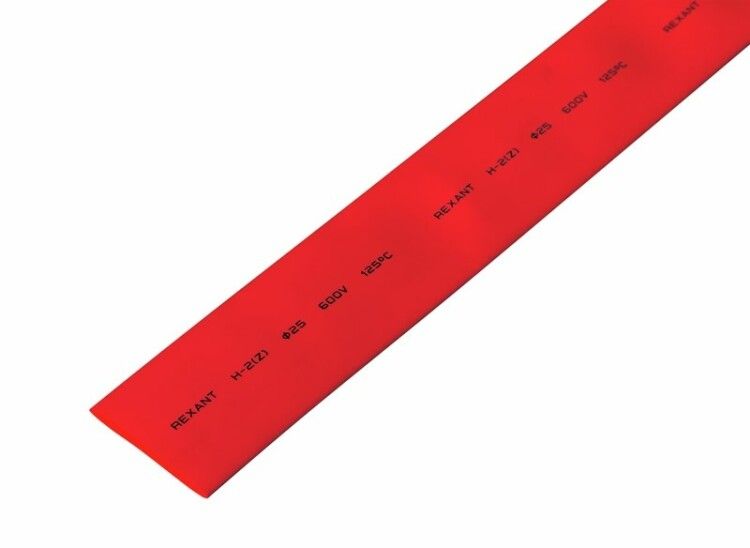

Термоусаживаемая трубка 25,0 12,5 мм, красная, упаковка 10 шт. по 1 м, REXANT - 22-5004 MEET

Трубка термоусадочная 25,0 / 12,5 мм, красная, 1 м от REXANT - это тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для защиты электрических соединений, герметизации кабелей и маркировки проводов. Артикулы 22-5004 и etm22-5004 соответствуют требованиям UL и обеспечивают надежную работу в широком диапазоне температур.

Назначение и область применения

Трубка термоусадочная 25,0 / 12,5 мм, красная, 1 м используется для:

• изоляции электрических соединений и мест скруток проводов;
• герметизации кабельных выводов от влаги, пыли и механических повреждений;
• бандажирования пучков проводов и кабелей;
• цветовой маркировки цепей и жил (красный цвет легко отличим);
• защиты металлических поверхностей от коррозии;
• восстановления поврежденной изоляции на кабелях малого диаметра.

Подходит для применения в электрооборудовании, автоматике, автомобильной промышленности, бытовой технике и промышленных установках.

Технические характеристики

• Коэффициент усадки: 2:1 - при нагреве диаметр снижается вдвое (с 25 мм до 12,5 мм).
• Диаметр до усадки: 25 мм - позволяет свободно надевать на крупные соединения или кабели.
• Диаметр после усадки: 12,5 мм - плотно облегает поверхность, обеспечивая механическую и электрическую защиту.
• Материал: полиолефин - эластичный, долговечный, устойчивый к перепадам температур.
• Толщина стенки после усадки: 0,9 мм - достаточна для защиты, но сохраняет гибкость.
• Рабочая температура: от -40 C до +125 C - работает в суровых условиях, включая холодные помещения и нагретые корпуса оборудования.
• Рабочее напряжение: 600 В - рассчитана на использование в сетях переменного и постоянного тока до этого значения.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при минимальной толщине.
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - практически идеальная изоляция.
• Состав: безгалогеновый - при горении не выделяет токсичных газов, безопаснее для людей и окружающей среды.
• Поперечное сечение: 122,66–490,63 мм2 - подходит для кабелей с площадью сечения в этом диапазоне.
• Исполнение: тонкостенная - легкий вес, удобство монтажа, минимальное увеличение объема сборки.
• Соответствие стандарту: UL - сертифицирована по американскому стандарту безопасности.
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать для обозначения цепей.

Совместимость и монтаж

Трубка термоусадочная 25,0 / 12,5 мм, красная, 1 м совместима с любыми проводами и кабелями, внешний диаметр которых до усадки не превышает 25 мм. После нагрева плотно обтягивает поверхность, адаптируясь под её форму.

Как монтировать:

• Перед применением отрежьте нужную длину - учтите, что трубка уменьшится в длине на 5–8%.
• Наденьте трубку на кабель до места соединения, затем выполните соединение.
• Переместите трубку на место соединения и равномерно прогрейте тепловым феном (например, REXANT) или газовой горелкой - начинайте с одного конца, двигаясь к другому.
• Не используйте открытый пламя напрямую - риск перегрева и деформации.
• Проверьте, чтобы трубка полностью уселась и не имела пузырей или складок.

Безопасность и стандарты

• Соответствует стандарту UL - гарантирует соответствие требованиям безопасности США.
• Не поддерживает горение: при удалении источника огня самозатухает.
• Состав без галогенов - снижает риск образования ядовитых паров при перегреве или пожаре.
• Высокая электрическая прочность (≥19,7 кВ/мм) предотвращает пробой изоляции даже при повышенном напряжении.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Широкий рабочий температурный диапазон (-40…+125 C) делает ее универсальной для различных условий.
• Тонкостенная конструкция не увеличивает габариты сборки - важно для компактных устройств.
• Легко маркируется - удобно для обслуживания и диагностики.
• Стойкость к механическим нагрузкам: прочность на растяжение ≥10,4 МПа, относительное удлинение при разрыве >200%.

Ограничения применения

• Не применяйте для изоляции соединений под высоким давлением или в жидкостях под давлением - трубка не является герметичным шлангом.
• Не рекомендовано использовать там, где возможны частые изгибы под большой радиусом - длительная деформация может вызвать трещины.
• Не предназначен для прямого контакта с открытым пламенем или источниками сверхвысоких температур (>130 C).
• При использовании на кабелях с большим сечением (>490,63 мм2) может не обеспечить достаточного механического крепления - требуется дополнительная фиксация.

Примеры использования

• Защита спаянных соединений на плате в автомобиле.
• Изоляция клемм в распределительном щите с напряжением до 600 В.
• Маркировка фаз A/B/C в трехфазной сети - красная трубка обозначает одну из фаз.
• Закрытие выходов кабелей в корпусах станков для защиты от пыли и влаги.
• Обработка мест прокладки кабелей в зонах с высокими вибрациями - благодаря эластичности не растрескивается.

Практические советы

• Выбирайте длину трубки с запасом - она немного укорачивается при усадке.
• Для точной усадки используйте термофены REXANT - они обеспечивают равномерный нагрев без перегрева.
• Не протягивайте трубку через острые края - перед этим закруглите или защищайте кромки.
• Храните в сухом месте при комнатной температуре - гарантийный срок хранения составляет 7 лет.
• При работе в холоде (ниже -20 C) слегка согрейте трубку руками перед надеванием - материал становится более эластичным.
• Артикулы 22-5004 и etm22-5004 - один и тот же продукт; различаются лишь формат номера в каталогах.
