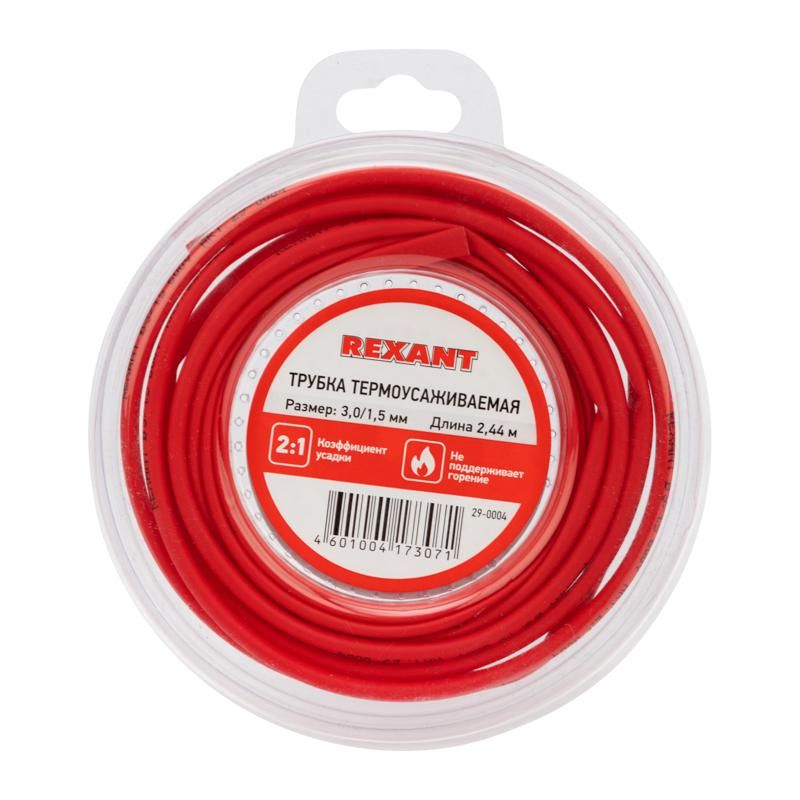

Трубка термоусаживаемая 3,0/1,5 мм красная, ролик 2,44 м | 29-0004 REXANT MEET

Трубка термоусаживаемая 3,0/1,5 мм красная, ролик 2,44 м от REXANT - тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для защиты электрических соединений, герметизации кабелей и маркировки проводов. Артикул etm29-0004 рассчитана на работу в широком температурном диапазоне и соответствует требованиям UL.

Назначение и область применения

Трубка термоусаживаемая 3,0/1,5 мм красная, ролик 2,44 м используется для:

• восстановления повреждённой изоляции на проводах и кабелях;
• герметизации и защиты электрических соединений от влаги, пыли и механических воздействий;
• бандажирования пучков проводов для упорядочивания и фиксации;
• цветовой маркировки цепей, фаз, полярности или функциональных групп;
• создания антикоррозийного слоя на металлических участках кабельных трасс.

Подходит для применения в бытовой, промышленной и автомобильной электронике, на станках, конвейерах, в распределительных щитах и силовых установках.

Технические характеристики

• Диаметр до усадки: 3 мм - позволяет надевать на крупные соединения и кабели;
• Диаметр после усадки: 1,5 мм - плотно облегает поверхность, исключая зазоры;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве;
• Материал: полиолефин (PEX) - эластичный, устойчивый к старению и химическим средам;
• Толщина стенки после усадки: 0,4 мм - оптимальна для компактных решений;
• Номинальное поперечное сечение: 1,77–7,07 мм2 - подходит для проводов до 2,5 мм2 с запасом;
• Рабочая температура: от -40 C до +125 C - выдерживает экстремальные условия;
• Рабочее напряжение: 600 В - безопасна для сетей переменного и постоянного тока до этого значения;
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при малой толщине;
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - минимальный риск утечки тока;
• Прочность на растяжение: ≥10,4 МПа - устойчива к механическому напряжению;
• Относительное удлинение при разрыве: ≥200% - сохраняет эластичность даже после усадки;
• Исполнение: тонкостенная - экономит место в ограниченных пространствах;
• Цвет: красный - стандартизирован для маркировки фаз A или положительной полярности;
• Соответствие стандартам: безгалогеновая формула - при горении не выделяет токсичных газов;
• Соответствие UL: да - сертифицирована для использования в США и странах с аналогичными нормами;
• Длина на ролике: 2,44 м - удобна для многократного использования без частой замены.

Совместимость и монтаж

Трубка термоусаживаемая 3,0/1,5 мм красная, ролик 2,44 м совместима с любыми проводами и кабелями, внешний диаметр которых до усадки не превышает 3 мм. После нагрева она плотно обтягивает поверхность, формируя монолитную изоляцию.

Как монтировать:

1. Отмерьте нужную длину на ролике - можно резать обычными ножницами;
2. Наденьте трубку на кабель до места соединения;
3. Выполните соединение (скрутка, пайка, клемма);
4. Передвиньте трубку на соединение;
5. Равномерно прогрейте её тепловым феном (например, REXANT) или газовой горелкой - начинайте с одного конца, двигаясь к другому, чтобы избежать пузырей воздуха.

Не используйте открытый пламя напрямую - возможен перегрев и деформация. Для точного контроля температуры рекомендованы фены с регулировкой.

Безопасность и стандарты

• Соответствует UL - подтверждает соответствие американским требованиям безопасности;
• Безгалогеновый состав - снижает опасность при пожаре, не образует едких паров;
• Самозатухающий материал - не поддерживает горение вне источника пламени;
• Работает при напряжении до 600 В - безопасна для большинства бытовых и промышленных систем;
• Стойкость к температурным колебаниям - не растрескивается при холоде и не плавится при нагреве в пределах допустимого диапазона.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкостенная конструкция не увеличивает габариты сборки - идеальна для плотной компоновки;
• Легко маркируется маркерами - цветная трубка служит долговременной меткой;
• Поставляется на ролике - минимизация отходов, удобство хранения и отбора нужной длины;
• Долгий срок службы - гарантия 7 лет как при эксплуатации, так и при хранении;
• Устойчивость к вибрациям, влаге и химическим веществам - подходит для жестких условий.

Ограничения применения

• Не применяется для изоляции соединений выше 600 В - требуется более толстая или двойная усадка;
• Не подходит для постоянного контакта с растворителями, маслами и агрессивными химикатами - возможна деградация материала;
• Требует обязательного нагрева - нельзя использовать как самоклеящуюся изоляцию;
• При слишком быстром нагреве возможна неравномерная усадка или прожиг - соблюдайте технологию;
• Не предназначен для наружной эксплуатации под прямыми УФ-лучами - материал не UV-стабилизирован.

Примеры использования

• Защита паяных соединений на печатных платах в электронных устройствах;
• Маркировка фаз L1/L2/L3 в трёхфазных распределительных щитах - красный цвет для фазы A;
• Изолирование кабельных ответвлений в автомобилях - устойчивость к вибрациям и температуре двигателя;
• Закрытие мест прокладки кабелей в шахтах и каналах - герметизация против пыли и влаги;
• Фиксация и изоляция проводов в станках ЧПУ и автоматических линиях.

Практические советы

• Выбирайте длину с запасом - лучше немного длиннее, чем недостаточно; трубка не растягивается после усадки;
• Проверяйте внутренний диаметр кабеля перед использованием - он должен свободно проходить через 3 мм до усадки;
• Для многожильных кабелей с большим внешним диаметром - используйте два слоя или выбирайте трубку с большим начальным диаметром;
• При работе в условиях повышенной влажности - обязательно проверяйте герметичность усадки: нет ли воздушных карманов;
• Храните в сухом месте, избегая прямого света - хотя срок хранения 7 лет, условия продлевают срок годности;
• Для массового монтажа - используйте фены REXANT, специально адаптированные под эту продукцию.
