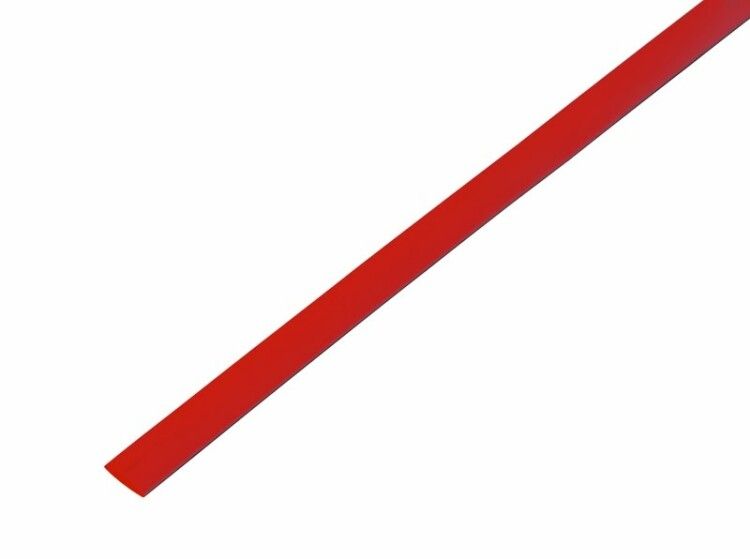

Трубка термоусадочная ТУТ нг LS 6.0/3.0 красная REXANT 20-6004

Трубка термоусаживаемая 6,0 / 3,0 мм, красная, 1 м от REXANT - это тонкостенный изоляционный элемент с коэффициентом усадки 2:1, предназначенный для защиты электрических соединений, маркировки проводов и герметизации кабельных трасс. Артикулы etm20-6004 и 20-6004 соответствуют требованиям UL и подходят для работ в широком температурном диапазоне.

Назначение и область применения

Трубка термоусаживаемая 6,0 / 3,0 мм, красная, 1 м используется для:

• изоляции и восстановления повреждённой оболочки кабелей;
• герметизации электрических соединений от влаги и пыли;
• бандажирования пучков проводов;
• цветовой маркировки жил и цепей;
• защиты металлических поверхностей от коррозии.

Подходит для применения в электрооборудовании, автоматике, автомобильной и промышленной электронике. Особенно эффективна там, где требуется компактная и надёжная изоляция без увеличения габаритов.

Технические характеристики

• Диаметр до усадки: 6 мм - позволяет легко надеть на соединения и кабели большего диаметра.
• Диаметр после усадки: 3 мм - плотно облегает поверхность, обеспечивая механическую и электрическую защиту.
• Коэффициент усадки: 2:1 - материал сужается вдвое при нагреве до 125 C.
• Материал: полиолефин (PEX) - эластичный, устойчивый к старению и химическим воздействиям.
• Толщина стенки после усадки: 0,55 мм - достаточна для защиты, но не создаёт лишнего объема.
• Рабочая температура: от -40 C до +125 C - работает в суровых условиях, включая холодные помещения и нагретые корпуса.
• Рабочее напряжение: 600 В - рассчитана на использование в сетях переменного и постоянного тока до этого значения.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляционная способность даже при минимальной толщине.
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - практически идеальная изоляция.
• Номинальное поперечное сечение: 7,07–28,26 мм2 - подходит для проводов от 1,5 до 4 мм2.
• Исполнение: тонкостенная - оптимальна для ограниченного пространства.
• Соответствие стандартам: UL - сертифицирована для использования в США и странах, признающих этот стандарт.
• Цвет: красный - удобен для цветового кодирования цепей.
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать для подписи.

Совместимость и монтаж

Трубка термоусаживаемая 6,0 / 3,0 мм, красная, 1 м совместима с любыми проводами и кабелями, диаметр которых до усадки не превышает 6 мм. После нагрева плотно обтягивает поверхность, формируя единое целое.

Как монтировать:

• Наденьте трубку на кабель до места соединения.
• Выполните соединение (скрутка, пайка, клемма).
• Передвиньте трубку на место соединения.
• Равномерно прогрейте её тепловым феном или газовой горелкой - начните с одного конца, двигаясь к другому.
• Не перегревайте: при температуре выше 130 C возможна деформация или прожиг.

Рекомендовано применять фены REXANT - они обеспечивают равномерный нагрев и предотвращают перегрев.

Безопасность и стандарты

• Соответствует стандарту UL - гарантирует соответствие требованиям безопасности в США и других регионах.
• Не поддерживает горение: при удалении источника пламени самозатухает.
• Работает при температурах до +125 C - безопасна рядом с нагревающимися компонентами.
• Электрическая прочность более чем в три раза превышает рабочее напряжение - запас безопасности значителен.

Преимущества

• Обеспечивает плотную, долговечную изоляцию без клея или герметиков.
• Легко применяется в труднодоступных местах благодаря малому диаметру до усадки.
• Стойка к вибрациям, перегибам и механическим нагрузкам - прочность на растяжение ≥10,4 МПа.
• Высокая эластичность: относительное удлинение при разрыве >200% - выдерживает изгибы и движения кабелей.
• Цветовая маркировка снижает риск ошибок при обслуживании и ремонте.

Ограничения применения

• Не предназначен для длительного прямого контакта с открытым пламенем или сверхвысокими температурами (>130 C).
• Не рекомендуется для внешней установки под прямыми УФ-лучами - материал не имеет UV-стабилизатора.
• Не следует использовать для изоляции соединений с напряжением выше 600 В.
• Требует обязательного нагрева - нельзя просто “приклеить” или “натянуть” без термического воздействия.
• Не подходит для защиты от давления воды или жидкостей под давлением - только от попадания капель и влаги.

Примеры использования

• Изоляция паяных соединений в контроллерах ЧПУ.
• Маркировка фаз L1/L2/L3/N в распределительных щитках.
• Защита кабелей в автомобилях - особенно в зонах двигателя и подвески.
• Закрытие торцов многожильных шнуров питания в бытовой технике.
• Антикоррозийная защита клемм в уличных светильниках и датчиках.

Практические советы

• Выбирайте длину с запасом - минимум 10–15 мм больше, чем участок, требующий изоляции.
• При работе с несколькими проводами - проверяйте суммарный диаметр перед усадкой; он не должен превышать 6 мм.
• Для точной маркировки используйте маркеры на спиртовой основе - они не растворяются в полиолефине.
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет, как и срок службы.
• Не используйте обычный фен для волос - нужен профессиональный электромонтажный фен с регулировкой температуры.
• При необходимости - можно комбинировать с другими цветами для многоуровневой маркировки.
