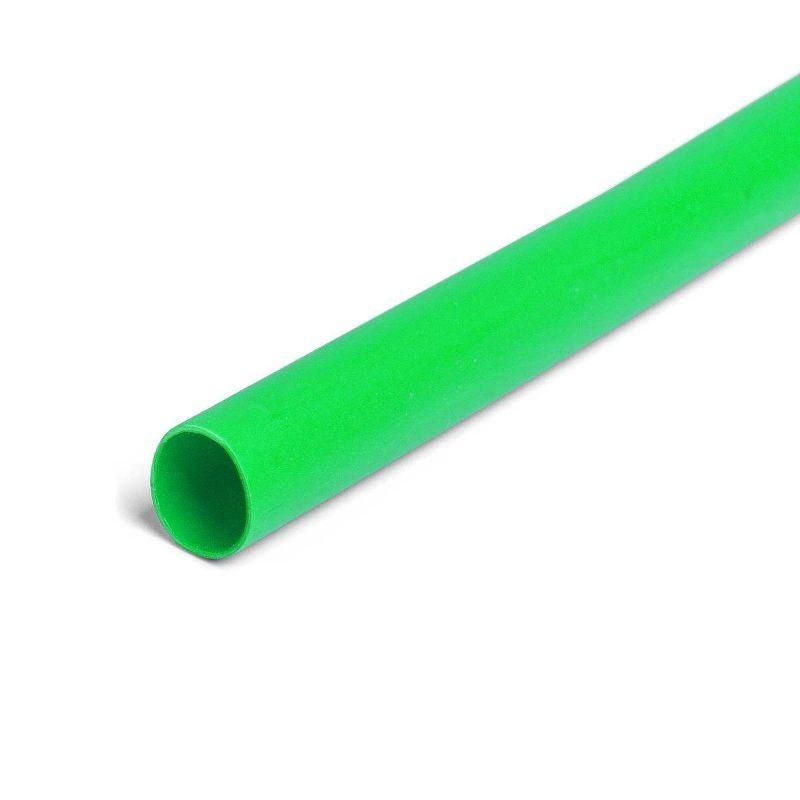

Трубка термоусаживаемая ТНТ (HF) 20/10 зеленая (нарезка 1м) | 82992 КВТ

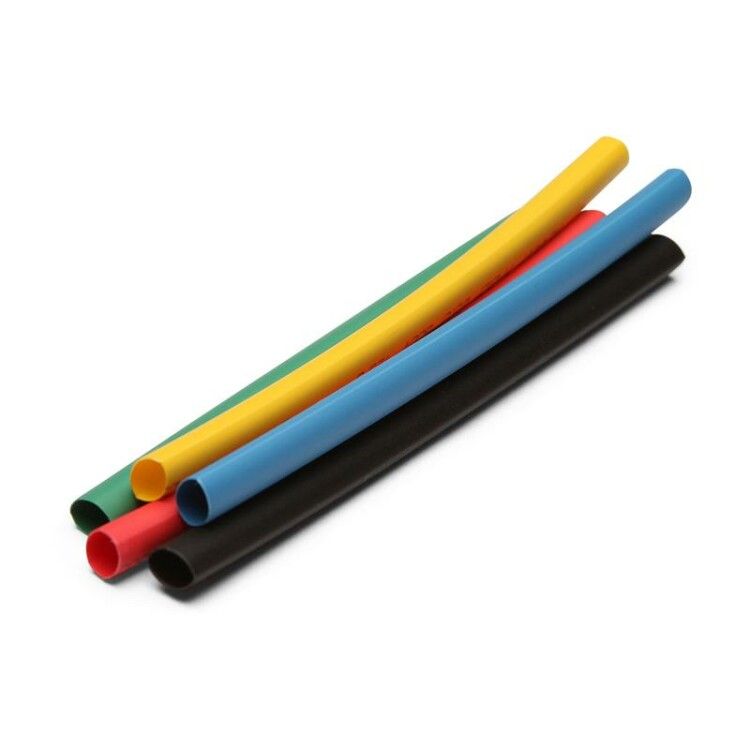

Трубка термоусаживаемая ТНТ-20/10 зеленая (нарезка 1м) от КВТ предназначена для надежной изоляции и защиты электрических соединений, особенно там, где важна механическая прочность и химическая стойкость. Эта модель из серии Термоусадочные трубки в метровой нарезке с коэффициентом усадки 2:1 ТНТ (HF) подходит для работы в широком диапазоне температур и легко монтируется с помощью обычного теплового фена.

Назначение и область применения

Трубка термоусаживаемая ТНТ-20/10 зеленая (нарезка 1м) используется для:

• изоляции электрических соединений (скруток, клемм, спаев);
• защиты от коррозии, влаги и внешних повреждений;
• бандажирования пучков кабелей и проводов;
• маркировки жил по цвету (зеленый цвет соответствует заземлению по ГОСТ).

Подходит для промышленного оборудования, силовой аппаратуры, автомобильной электроники, бытовых устройств и объектов энергетики.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет свободно одеть на крупные соединения или кабельные сборки;
• Диаметр после усадки: 10 мм - обеспечивает плотную, герметичную обмотку;
• Коэффициент усадки: 2:1 - равномерное сжатие без перегрузки материала;
• Материал: полиолефин - устойчив к УФ, маслам, растворителям, не выделяет токсичных веществ при нагреве;
• Толщина стенки после усадки: 0,8 мм - достаточна для механической защиты, но сохраняет гибкость;
• Номинальное напряжение: 0,69 кВ - рассчитана на работу в сетях до 690 В переменного тока;
• Температура эксплуатации: от –55 C до +115 C - работает в суровых условиях, включая холодные регионы и нагретые корпуса;
• Состав: без галогенов - безопасна при возгорании, не образует едких паров;
• Исполнение: тонкостенная - легче и удобнее для компактных монтажей;
• Цвет: зеленый - стандартизирован для обозначения заземляющих проводников;
• Длина: 1 м - оптимальна для одного соединения, снижает отходы.

Совместимость и монтаж

Трубка термоусаживаемая ТНТ-20/10 зеленая (нарезка 1м) устанавливается путем нагрева. Для этого используются:

• высокотемпературный фен ТТ-1800 (рекомендован производителем);
• портативные бутановые горелки КВТ;
• не рекомендуется использовать открытый пламя от газовых горелок без насадки - риск перегрева и прожига.

Перед монтажом трубку необходимо надеть на кабель до соединения, затем переместить на место стыка и равномерно прогреть с двух сторон к центру. Усадка происходит за несколько секунд. После остывания материал становится жестким, но не ломким.

Безопасность и стандарты

Трубка термоусаживаемая ТНТ-20/10 зеленая (нарезка 1м) изготовлена по требованиям безопасности для электроустановок. Отсутствие галогенов делает её совместимой с экологическими нормами RoHS и REACH. Номинальное напряжение 0,69 кВ соответствует классу изоляции для низковольтных систем. Применяется в соответствии с ГОСТ Р 50454–92 и IEC 60684-2.

Преимущества

• Высокая эластичность - легко адаптируется к неровным поверхностям;
• Усадка при более низких температурах - меньше риска повредить чувствительные элементы рядом;
• Стабильная цветовая маркировка - зеленый цвет не выцветает и четко идентифицирует заземление;
• Метровая нарезка - минимум отходов, удобство хранения и торговли;
• Отсутствие галогенов - безопасна при аварийном нагреве, подходит для закрытых помещений.

Ограничения применения

• Не применяется для изоляции соединений под постоянным давлением или в жидкостях под давлением;
• Не заменяет изолирующие муфты для высоких нагрузок (>0,69 кВ);
• Не рекомендуется для длительного воздействия прямого солнечного света вне защитного кожуха - возможна потеря эластичности через годы;
• Не подходит для монтажа в местах с частыми вибрациями без дополнительной фиксации - может сместиться.

Примеры использования

• Изолирование клемм в распределительных щитах промышленных станков;
• Защита соединений в системах освещения на улице;
• Обвязка пучков проводов в автомобилях и спецтехнике;
• Маркировка заземляющего провода в электрощитах согласно ГОСТ;
• Ремонт поврежденной изоляции на кабеле в HVAC-системах.

Практические советы

• Выбирайте длину трубки с запасом - она должна полностью покрывать соединение и заходить на целую изоляцию кабеля минимум на 10 мм с каждой стороны;
• Проверьте посадочный диаметр: перед усадкой внутренний диаметр 20 мм должен свободно проходить по самому толстому участку кабеля или соединения;
• При работе с несколькими проводами - используйте трубку сразу после формирования соединения, чтобы избежать смещения;
• Храните в сухом месте, избегая прямого контакта с маслом и органическими растворителями;
• Для массового монтажа - заказывайте партии с одинаковым номером партии, чтобы исключить различия в оттенке зеленого.
