Трубка термоусаживаемая ТСТ-А (3:1) - 35/14 | 81333 КВТ

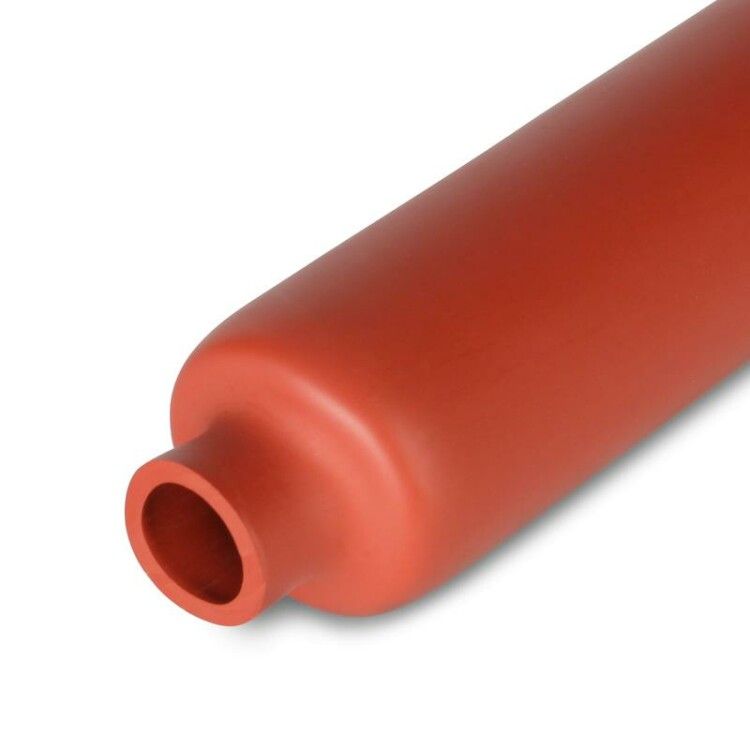

Трубка термоусаживаемая ТСТ-А (3:1) 35/14 от КВТ предназначена для надёжной изоляции силовых кабелей и соединений шин под напряжением до 35 кВ. Благодаря коэффициенту усадки 3:1 и толстостенной конструкции, она обеспечивает долговечную защиту даже в условиях высоких нагрузок и внешних воздействий.

Назначение и область применения

Трубка термоусаживаемая ТСТ-А (3:1) 35/14 используется для изоляции и защиты:

• Жил силовых кабелей и мест их соединений;
• Медных и алюминиевых шин в распределительных щитах и на подстанциях;
• Высоковольтных участков цепей, работающих под напряжением до 35 кВ.

Подходит для установки внутри помещений и на открытых площадках - материал устойчив к УФ-излучению, перепадам температур и влажности.

Технические характеристики

• Диаметр до усадки: 35 мм - позволяет легко одеть на крупные соединения и кабели;
• Диаметр после усадки: 14 мм - плотно облегает поверхность, исключая зазоры;
• Коэффициент усадки: 3:1 - равномерная усадка без деформаций;
• Материал: трекингостойкий полиолефин (PEX) - устойчив к образованию проводящих дорожек;
• Номинальное напряжение: 35 кВ - соответствует требованиям для средневольтовых сетей;
• Рабочий температурный диапазон: от –55 C до +125 C - работает в суровых климатических условиях;
• Толщина стенки после усадки: 2,5 мм - значительно выше, чем у обычных термотрубок (более чем в 2,5 раза);
• Исполнение: толстостенная - повышает механическую прочность и срок службы;
• Цвет: кирпично-красный - визуально выделяет высоковольтные участки;
• Длина: 1000 мм - поставляется готовой нарезкой.

Совместимость и монтаж

Трубка термоусаживаемая ТСТ-А (3:1) 35/14 совместима с любыми кабелями и шинами, имеющими диаметр до 35 мм перед усадкой. Для монтажа требуется источник тепла:

• Строительный фен серии ТТ;
• Пропановая горелка ПГ;
• Портативная бутановая горелка «КВТ».

Перед монтажом необходимо очистить поверхность от грязи, влаги и оксидов. Нагрев следует начинать с одного конца, двигаясь равномерно к другому - так предотвращается образование воздушных пузырей. После усадки проверьте герметичность: трубка должна плотно прилегать без складок и разрывов.

Безопасность и стандарты

Трубка термоусаживаемая ТСТ-А (3:1) 35/14 изготовлена из материала, устойчивого к явлению трекинга - то есть не допускает образования электрических пробоев по поверхности. Соответствует требованиям к изоляционным материалам для оборудования класса напряжения до 35 кВ. Применяется в соответствии с ГОСТ Р 55091 и международными нормами для высоковольтной изоляции.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стенки - защищает от ударов, вибраций и давления;
• Устойчивость к трекингу - снижает риск возникновения электрических дуг на поверхности;
• Широкий температурный диапазон - сохраняет свойства в холодном климате и при нагреве от оборудования;
• Защита от УФ-излучения - не выцветает и не хрупнеет на открытом воздухе;
• Яркий красный цвет - упрощает визуальную идентификацию высоковольтных участков при обслуживании.

Ограничения применения

• Не применяется для изоляции кабелей с напряжением свыше 35 кВ - превышение номинала недопустимо;
• Не рекомендуется использовать в контакте с растворителями, маслами и агрессивными химикатами - возможна деградация материала;
• Требуется точный контроль температуры при монтаже - перегрев может вызвать оплавление или истончение стенки;
• Не предназначен для постоянного погружения в жидкости - хотя устойчива к влаге, не является герметичной оболочкой для подводных соединений.

Примеры использования

• Изоляция ответвлений кабельных линий на подстанциях 10–35 кВ;
• Закрытие соединений шин в распределительных пунктах промышленных объектов;
• Защита кабельных муфт в наружных электроустановках (например, на столбах ЛЭП);
• Изолирование переходов между медью и алюминием в щитовых помещениях.

Практические советы

• Выбирайте длину с запасом - 1000 мм достаточно для большинства соединений, но для сложных маршрутов лучше иметь запас 10–15 см;
• Проверяйте внутреннюю поверхность кабеля перед надеванием - наличие острых кромок может повредить трубку;
• При работе в холодную погоду (ниже –20 C) прогрейте трубку до комнатной температуры - это улучшит равномерность усадки;
• Не используйте газовые горелки без регулировки пламени - направленный поток огня может прожечь материал;
• После монтажа проверяйте целостность изоляции - особенно в местах сгибов и переходов.
