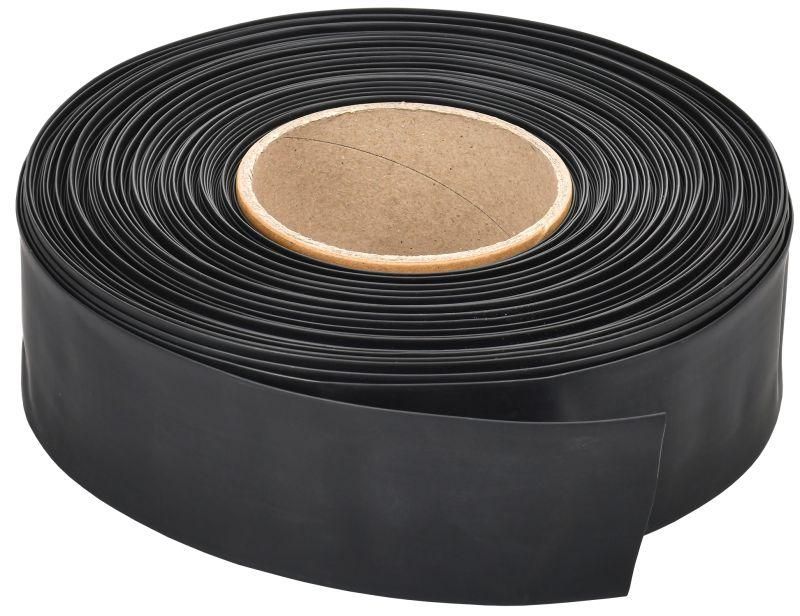

Трубка термоусаживаемая ТТУ 4/2 черная 400м | UDR10-004-002-400-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 4/2 черная 400 м от GENERICA - тонкостенный изоляционный материал для защиты и изоляции электрических соединений, пайки и маркировки проводов. Артикул udr10-004-002-400-k02-g рассчитана на работу в широком температурном диапазоне и подходит для плотной усадки вокруг проводов диаметром до 4 мм.

Назначение и область применения

Трубка термоусадочная ТТУ 4/2 черная 400 м используется для:

• Электрической изоляции соединений проводов и кабелей;
• Механической защиты мест пайки, опрессовки и скруток;
• Маркировки жил - цветовая идентификация цепей;
• Защиты от влаги, пыли и химических воздействий в условиях низких и средних нагрузок.

Подходит для работы в бытовой, промышленной и автомобильной электронике, на пультах управления, в распределительных щитах, на станках и конвейерах.

Технические характеристики

• Диаметр до усадки: 4 мм - позволяет надеть на провода и соединения большего сечения;
• Диаметр после усадки: 2 мм - плотно облегает изолируемую поверхность;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве;
• Толщина стенки после усадки: 0.36 мм - минимальная, но достаточная для изоляции малых токов;
• Рабочая температура: от –30 C до +125 C - выдерживает перепады в суровых условиях;
• Тип: термоусаживаемая трубка - активируется при нагреве до 90–120 C;
• Исполнение: тонкостенная - экономична по объему, не увеличивает габариты сборки;
• Цвет: черный - универсальный, не выгорает на свету, подходит для маскировки.

Совместимость и монтаж

Трубка термоусадочная ТТУ 4/2 черная 400 м совместима с любыми медными и алюминиевыми проводниками, имеющими внешний диаметр до 4 мм перед усадкой. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните пайку, опрессовку или скрутку;
• Передвиньте трубку на место соединения;
• Нагрейте феном до равномерной усадки - не используйте открытый огонь.

Не рекомендуется применять на проводах с диаметром более 4 мм - трубка не сможет полностью обхватить поверхность.

Безопасность и стандарты

Трубка изготовлена из композиций EVA и полиэтилена высокого давления - материалы соответствуют требованиям к электроизоляции и не поддерживают горение. Продукт не содержит свинца и других запрещённых веществ. Соответствует общепринятым нормам безопасности для слаботочных систем.

Преимущества

• Высокая степень усадки (2:1) гарантирует герметичную изоляцию даже на неровных поверхностях;
• Тонкая стенка после усадки снижает риск перегрева в плотных сборках;
• Стабильность свойств в диапазоне от –30 C до +125 C - работает в холодных и жарких помещениях;
• Чёрный цвет не выцветает, не требует специальной маркировки в большинстве случаев;
• Длина 400 метров - оптимальна для массового монтажа и ремонта.

Ограничения применения

• Не предназначен для защиты соединений под высоким напряжением (>1 кВ);
• Не использовать там, где возможны постоянные механические нагрузки, трение или изгиб - тонкая стенка легко повредится;
• Не подходит для установки в зонах с агрессивными химическими средами (например, растворители, кислоты);
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита.

Примеры использования

• Изоляция пайки в плате микроконтроллеров;
• Маркировка проводов в щитовой автоматики;
• Закрытие соединений в освещении LED;
• Защита контактов в автомобильной проводке;
• Фиксация и изоляция проводов в датчиках и контроллерах.

Практические советы

• Выбирайте длину трубки с запасом - она уменьшается в длине на 8–12% при усадке;
• Для точного контроля нагрева используйте термофен с регулировкой температуры - избыток тепла вызывает деформацию;
• При работе с многожильным кабелем проверяйте суммарный диаметр всех жил - он не должен превышать 4 мм до усадки;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя черный цвет устойчив, долгое пребывание на солнце снижает эластичность;
• Артикул udr10-004-002-400-k02-g - идеален для серийного производства, так как имеет одинаковые параметры во всех бухтах.
