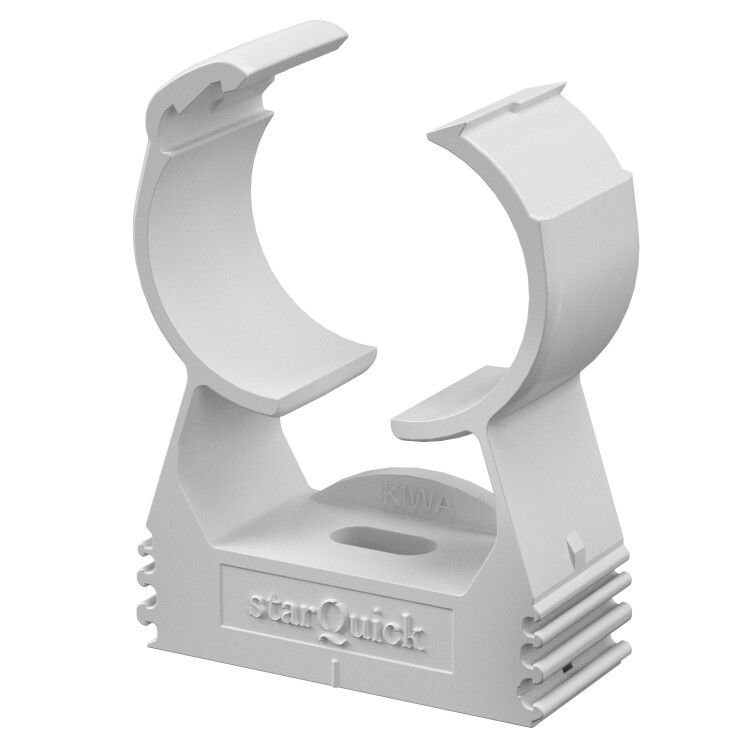

Трубный зажим 24-28mm (SQ-25 LGR) | 2146207 OBO Bettermann

Трубный зажим 24-28 мм от OBO BETTERMANN (артикул 2146207, тип SQ-25 LGR) предназначен для надёжного крепления одиночных труб диаметром 24–28 мм в системах проводки и фиксации коммуникаций. Материал из полиамида обеспечивает устойчивость к внешним воздействиям, что делает зажим пригодным для наружной установки.

Назначение и область применения

Трубный зажим 24-28 мм используется для фиксации пластиковых или металлических труб в системах управления, автоматизации, энергообеспечения и слаботочных сетях. Подходит для монтажа на вертикальных и горизонтальных поверхностях. Особенно эффективен в условиях открытой среды - например, на парковках, под мостами, в промышленных зонах и других местах, где требуется долговечная защита от погодных факторов.

Технические характеристики

• Диаметр трубы: 24–28 мм - подходит для труб с этим размером по наружному диаметру;
• Материал корпуса: полиамид - устойчив к УФ-излучению, химическим веществам и перепадам температур;
• Тип зажима: закрытый - защищает трубу со всех сторон, предотвращает её смещение;
• Крепление: через отверстие под винт/шуруп - совместим с винтами DIN 96 диаметром 4,5 мм;
• Максимальное количество труб: одна - каждый зажим рассчитан на фиксацию одной трубы;
• Цвет: серый - соответствует стандартной цветовой гамме компонентов OBO;
• Покрытие: необработанная поверхность - без антикоррозийного или декоративного покрытия;
• Размерная серия: SQ-25 LGR - часть семейства starQuick, совместима с другими элементами серии до SQ-28.

Совместимость и монтаж

Трубный зажим 24-28 мм можно устанавливать как отдельно, так и выстраивать в ряд - благодаря дизайну он легко соединяется с аналогичными зажимами типа SQ-25 LGR и SQ-28. Для крепления используйте винты DIN 96 с диаметром 4,5 мм. Минимальная разрушающая нагрузка указана при температуре +20 C. Перед монтажом проверьте, чтобы внутренний профиль зажима точно соответствовал наружному диаметру трубы - допуск +-0,5 мм.

Преимущества

• Устойчивость к агрессивной среде - полиамид не теряет прочность при низких температурах и не выгорает на солнце;
• Легкий вес - снижает нагрузку на крепёжную конструкцию;
• Возможность сборки в цепочку - позволяет создавать длинные линии фиксации без дополнительных кронштейнов;
• Стандартная совместимость - совпадает с обширной серией starQuick от OBO BETTERMANN, упрощая замену и расширение системы.

Ограничения применения

• Не предназначена для крепления более чем одной трубы - перегрузка вызывает деформацию;
• Рабочая температура не регламентирована явно - рекомендуется избегать экстремально низких (<−30 C) и высоких (>+80 C) значений;
• Не подходит для труб с шероховатой или неравномерной поверхностью - риск проскальзывания;
• Не является герметичным - не применяется там, где нужна защита от попадания жидкости внутрь трубы.

Примеры использования

• Крепление воздушных и гидравлических трубопроводов на производственных линиях;
• Фиксация сигнальных кабельных каналов на автостоянках;
• Установка труб для дренажа или вентиляции под мостами и эстакадами;
• Сборка модульных систем крепления в объектах городской инфраструктуры.

Практические советы

• Перед монтажом проверьте точный диаметр трубы - даже 1 мм лишнего может привести к плохому контакту;
• Используйте винты DIN 96 с классом прочности 8.8 - они обеспечивают необходимую затяжку без риска срыва резьбы;
• При сборке в ряд соблюдайте равномерный шаг между зажимами - оптимально 600–800 мм;
• Для длительной эксплуатации на открытом воздухе периодически осматривайте зажимы на предмет трещин - хотя полиамид устойчив, механическая усталость возможна при постоянных вибрациях.
