Плата кабельного ввода SM 1000х400 IP55 цельная Schneider Electric NSYSMEC104

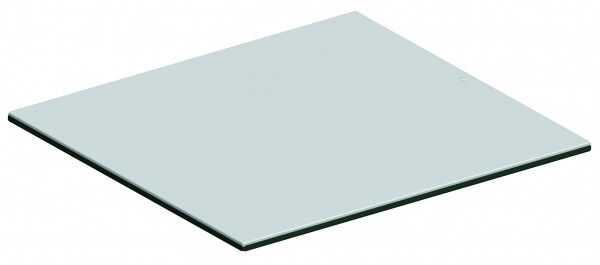

Плата кабельного ввода Schneider Electric NSYSMEC104 - это цельная стальная пластина размером 1000×400 мм, предназначенная для организации проходов кабелей в электрошкафах. Отличается прочной конструкцией из одного листа стали и степенью защиты IP55, что делает её надёжным решением для промышленных условий.

Назначение и область применения

Плата кабельного ввода Schneider Electric NSYSMEC104 используется для создания входных отверстий под кабели в металлических шкафах управления. Она устанавливается на верхнюю или нижнюю стенку шкафа и служит основой для последующего монтажа резьбовых кабельных вводов. Подходит для промышленного оборудования в энергетике, машиностроении, транспорте и других сферах, где требуется защищённая организация кабельных трасс.

Технические характеристики

• Размеры: 1000 × 400 мм
• Материал: сталь, необработанная поверхность
• Цвет: серый
• Тип кабельного ввода: резьбовой (пластина не имеет готовых отверстий - они делаются при монтаже)
• Степень защиты: IP55 (защита от пыли и струй воды)
• Форма: прямолинейная, цельногнутая из одного листа
• Количество отверстий: 0 (плита - базовая, без предварительно просверленных отверстий)

Совместимость и монтаж

Плата кабельного ввода Schneider Electric NSYSMEC104 совместима со всеми стандартными резьбовыми кабельными вводами, которые можно установить самостоятельно через просверленные отверстия. Для монтажа необходимо:

• Закрепить плату на верхней или нижней стенке шкафа с помощью болтов или сварки;
• Выполнить разметку мест для кабельных вводов согласно схеме прокладки;
• Пробурить отверстия нужного диаметра под выбранные вводы;
• Установить вводы и затянуть гайки для обеспечения герметичности.

Поскольку плата не содержит готовых отверстий, она даёт свободу в расположении вводов - удобно при изменении проекта или использовании нестандартных кабелей.

Безопасность и стандарты

Степень защиты IP55 соответствует требованиям IEC 60529 - гарантирует защиту от пыли (не полностью, но в количестве, не нарушающем работу) и от водяных струй с любого направления. Это позволяет использовать плату во влажных и запылённых помещениях. Материал - сталь - обеспечивает механическую прочность, но требует дополнительной антикоррозийной обработки в агрессивных средах.

Преимущества

• Цельногнутая конструкция из одного листа стали исключает слабые зоны в стыках - повышает жесткость и долговечность шкафа.
• Отсутствие предварительных отверстий позволяет точно адаптировать расположение кабельных вводов под конкретную проводку.
• Поддерживает высокую плотность кабельных проходов благодаря большому формату (1000×400 мм).
• Идеально сочетается с другими элементами серии «Принадлежности для универсальных шкафов» Schneider Electric.

Ограничения применения

• Не предназначена для установки в условиях постоянного контакта с водой, химическими жидкостями или агрессивными парами - материал не имеет защитного покрытия.
• Требует самостоятельного сверления отверстий - не подходит для быстрого монтажа без подготовки.
• Не рекомендуется для использования в взрывоопасных зонах без дополнительной защиты и сертификации.
• Серый цвет и необработанная сталь не подходят для декоративных или внутренних помещений с повышенными эстетическими требованиями.

Примеры использования

• Электрошкафы на производственных линиях - для вывода силовых и сигнальных кабелей от двигателей и датчиков.
• Щитовые комнаты в энергообъектах - для организации входа кабелей от трансформаторов и распределительных устройств.
• Шкафы автоматизации на объектах ЖКХ - для прокладки кабелей связи, управления насосами и клапанами.
• Передвижные станции - когда требуется надёжная, но модифицируемая система кабельного ввода.

Практические советы

• Выбирайте резьбовые вводы с учётом внешнего диаметра кабелей - оптимально, чтобы ввод плотно прилегал к кабелю, не допуская люфта.
• После сверления отверстий удалите металлическую стружку и зачистите кромки - это снижает риск повреждения изоляции кабелей.
• Если плата будет работать в сыром или солёном воздухе - нанесите антикоррозийное покрытие (например, цинкование или порошковую окраску).
• При монтаже используйте прокладки между плитой и шкафом - это сохраняет степень защиты IP55 и предотвращает вибрационный износ.
• Плата Schneider Electric NSYSMEC104 - хорошая основа для крупных шкафов; для малых систем рассмотрите более компактные аналоги.
