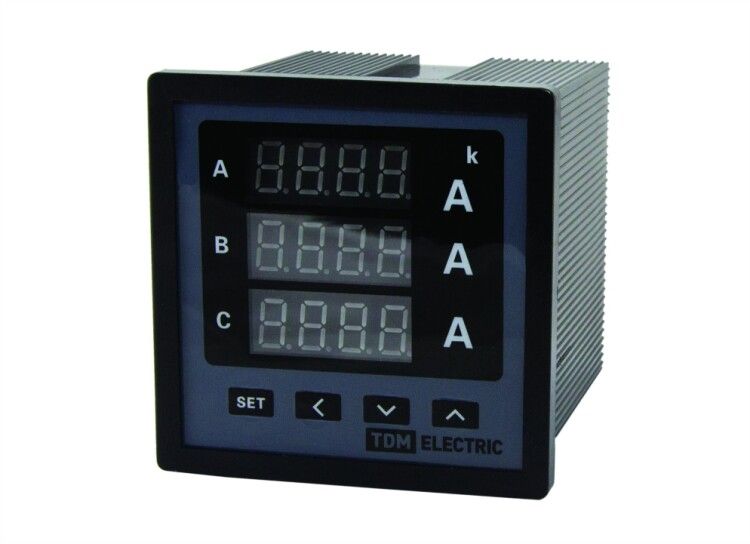

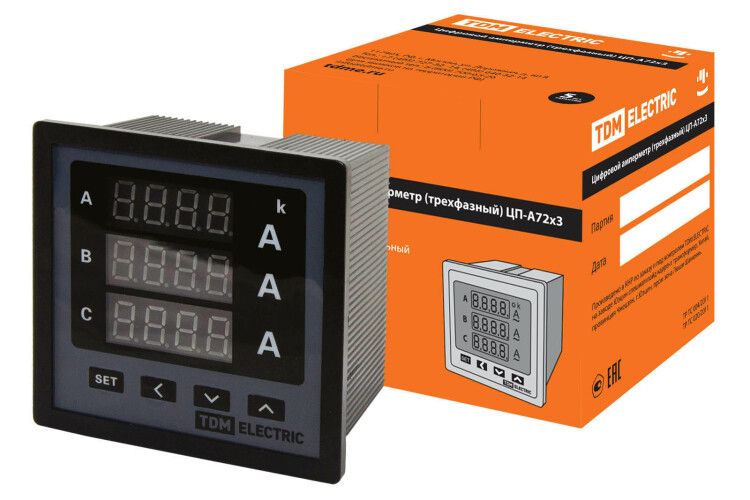

Цифровой амперметр ЦП-А72х3 0-50кА-0,5 (трехфазный) от TDM ELECTRIC предназначен для точного измерения тока в трёхфазных сетях переменного тока через внешние трансформаторы тока. Артикул sq1102-0502 используется в распределительных щитах промышленных и коммунальных объектов, где важна надёжность и высокая точность.

Назначение и область применения

Цифровой амперметр ЦП-А72х3 0-50кА-0,5 (трехфазный) измеряет величину тока в трёхфазных электрических цепях переменного тока. Устройство устанавливается в комплектные распределительные устройства (ЩР, ЩО, ЯЯ) на объектах жилищного, коммерческого и промышленного назначения. Применяется там, где необходимо контролировать нагрузку на фазы, выявлять перегрузки и обеспечивать баланс токов. Подходит для систем автоматизации, конвейеров, насосных станций, сварочного оборудования и других мощных потребителей.

Технические характеристики

• Диапазон измерения: 0–50 000 А (через трансформаторы тока)
• Класс точности: 0,5 - обеспечивает высокую точность измерений даже при малых токах (менее 20% от номинала)
• Тип тока: AC (переменный)
• Измерительная система: цифровая, с ЖК-индикацией
• Установка: на переднюю панель (монтаж в щитовой двери или стенке)
• Подсветка шкалы: есть - удобно в условиях слабого освещения
• Шкала превышения тока: да - сигнал при достижении порогового значения
• Межповерочный интервал: 8 лет - снижает затраты на обслуживание
• Корпус: из негорючего самозатухающего пластика

Совместимость и монтаж

Цифровой амперметр ЦП-А72х3 0-50кА-0,5 (трехфазный) работает исключительно через внешние трансформаторы тока (ТТ). Он не подключается напрямую к проводникам. Для правильной установки:

• Обязательно используйте ТТ с подходящим коэффициентом трансформации (например, 100/5, 200/5, 4000/5 и т.д.), чтобы входной ток на прибор не превышал допустимый предел (обычно 5 А или 1 А вторичной обмотки).
• Посадочный размер соответствует стандартному 72×72 мм - совместим со всеми типовыми щитовыми отверстиями.
• Подключение вторичных цепей ТТ выполняйте строго по схеме: L1, L2, L3 - на соответствующие клеммы прибора; N - заземление по схеме системы TN-S/TN-C-S.
• Не замыкайте вторичную обмотку ТТ - это опасно!

Безопасность и стандарты

Цифровой амперметр ЦП-А72х3 0-50кА-0,5 (трехфазный) прошёл государственную регистрацию в Реестре средств измерений РФ. На корпусе и в паспорте имеются официальные поверочные клейма. Корпус выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Прибор рекомендован к применению в соответствии с ГОСТ Р 50030.2 и МЭК 61010-1.

Преимущества

• Высокая точность (класс 0,5) - в 5–10 раз лучше, чем у стрелочных приборов
• Работает при малых токах - чувствителен даже ниже 20% от номинала
• Подсветка и индикация превышения - оперативное выявление аварийных режимов
• Долгий межповерочный интервал (8 лет) - экономия времени и бюджета на сервис
• Защита от несанкционированного доступа - программируемый пароль для настроек

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Требует обязательного подключения к трансформаторам тока - нельзя использовать напрямую
• Не измеряет напряжение, частоту или энергию - только ток (в отличие от моделей ЦП-АВЧ72х3)
• Не предназначена для установки во взрывоопасных средах - отсутствует взрывозащита
• Не рассчитана на работу вне температурного диапазона, указанного в паспорте (не указано - уточнять у производителя)

Примеры использования

• Контроль тока в главном вводе промышленного цеха с мощными станками
• Мониторинг нагрузки на каждую фазу в распределительном щите торгового центра
• Фиксация перегрузок на линии питания конвейера в пищевой промышленности
• Автоматизация систем управления в насосных станциях водоснабжения

Практические советы

• Перед монтажом проверьте коэффициент трансформации ТТ - он должен точно соответствовать настройкам прибора (можно задать через меню с паролем)
• Если ток в цепи меняется в широких пределах - выбирайте ТТ с широким диапазоном измерения (например, 100/5 – 5000/5)
• При использовании нескольких приборов в одном щите - соблюдайте одинаковый тип и класс точности ТТ для согласованности показаний
• Не забудьте закрепить провода вторичной цепи ТТ - плохой контакт вызывает искрение и неверные данные
• Для долговечности - избегайте установки рядом с источниками сильных ЭМИ (частотники, сварочные аппараты)
