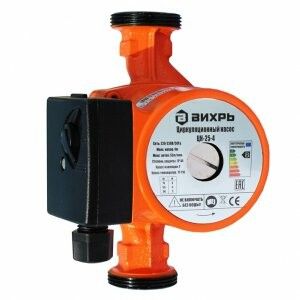

Циркуляционный насос ЦН-25-4 ПРОФ (ЦН-25-4) Вихрь - компактное устройство для принудительной циркуляции воды в системах отопления и горячего водоснабжения. Насос ЦН-25-4 Вихрь рассчитан на работу в бытовых и промышленных сетях с чистой водой, отличается простотой монтажа и долговечностью.

Назначение и область применения

Циркуляционный насос ЦН-25-4 ПРОФ (ЦН-25-4) Вихрь используется для создания постоянного движения теплоносителя в замкнутых контурах:

• Автономные и центральные системы отопления;
• Круговые трубопроводы горячего и холодного водоснабжения;
• Системы кондиционирования и охлаждения;
• Промышленные установки с перекачкой чистой воды.

Не применяется для перекачки агрессивных сред, грязной воды, масел или других жидкостей, кроме чистой H₂O.

Технические характеристики

• Напряжение питания: 220–230 В, частота 50 Гц - совместим с бытовой электросетью;
• Мощность: 72 Вт - энергоэффективный режим для малых и средних систем;
• Производительность: до 3000 л/ч - достаточна для домашних и небольших коммерческих объектов;
• Напор: 4 м - способен преодолеть сопротивление в двухэтажных зданиях с типовым гидравлическим сопротивлением;
• Давление: до 10 бар - выдерживает высокое давление в закрытых системах отопления;
• Присоединительный размер: 1 дюйм - стандартизированный фланец для подключения к трубам;
• Степень защиты: IP44 - защищён от брызг и твердых частиц размером более 1 мм, не предназначен для влажных помещений с прямым контактом с водой;
• Материал корпуса: алюминий - легкий, коррозионностойкий, хорошо отводит тепло;
• Габариты: 25×15×15 см - компактный формат для установки в ограниченном пространстве;
• Вес в упаковке: 3 кг - удобен для транспортировки и самостоятельной установки.

Совместимость и монтаж

Циркуляционный насос ЦН-25-4 ПРОФ (ЦН-25-4) Вихрь монтируется непосредственно на трубопроводе. Присоединение выполняется через два сгона с накидными гайками, входящими в комплект. Для герметизации используются резиновые прокладки.

Важно:

• Устанавливайте насос так, чтобы вал был расположен горизонтально - это продлевает жизнь подшипникам;
• Подключение к сети требует отдельного кабеля - он не входит в комплект; используйте трёхжильный термостойкий кабель с сечением не менее 0,75 мм2 и резиновой изоляцией;
• Перед запуском обязательно удалите воздух из системы через заглушку ротора - откройте её, пока не начнёт выходить вода;
• Настройка скорости: три положения переключателя на клеммной коробке позволяют выбрать режим работы - для точной регулировки тепловой мощности.

Безопасность и стандарты

Циркуляционный насос ЦН-25-4 ПРОФ (ЦН-25-4) Вихрь соответствует требованиям безопасности для оборудования класса IP44. Защита от брызг допускает установку в сухих помещениях (котельные, технические шкафы, подвалы). Не подлежит эксплуатации в условиях повышенной влажности, прямого попадания воды или на улице.

Преимущества

• Бесшумная работа благодаря качественной сборке и смазке подшипников перекачиваемой водой;
• Экономичное потребление электроэнергии - всего 72 Вт при максимальной нагрузке;
• Компактные размеры - легко встраивается даже в уже смонтированные системы;
• Долгий срок службы - алюминиевый корпус и керамические подшипники устойчивы к износу;
• Регулируемая скорость - возможность адаптировать производительность под текущую нагрузку системы.

Ограничения применения

• Не работает с загрязнённой, мутной или химически активной водой - риск повреждения рабочего колеса из полимера;
• Не предназначен для установки в открытых или сырых местах - IP44 не обеспечивает защиту от прямого потока воды;
• Требуется внешний кабель - отсутствие провода в комплекте увеличивает время подготовки к монтажу;
• Не рекомендован для систем с температурой выше 90 C - возможен перегрев двигателя;
• Не подходит для многоконтурных систем с высоким гидравлическим сопротивлением (>4 м напора).

Примеры использования

• Обогрев дома площадью до 150 м² с однотрубной или двухтрубной системой;
• Циркуляция горячей воды в квартире с бойлером и рециркуляцией;
• Отопление небольшого офиса или кафе с автономной котельной;
• Охлаждение технологического оборудования в промышленных цехах с замкнутым водяным контуром.

Практические советы

• Перед первым запуском проверьте направление вращения - если насос не качает воду, поменяйте местами две фазы в клеммной коробке;
• Проверяйте наличие воды в системе перед включением - сухой запуск выводит подшипники из строя;
• При длительном простоеботе (более месяца) включайте насос хотя бы на 10 минут раз в неделю - это предотвращает заклинивание ротора;
• При замене старого насоса сверьте посадочные размеры - новый ЦН-25-4 Вихрь имеет те же присоединительные параметры, что и большинство аналогов;
• Не затягивайте сгоны слишком сильно - резиновые прокладки деформируются, и возникают протечки.
