Цоколь 100x600x450 ЦВ-01 | 31241DEK DEKraft APC

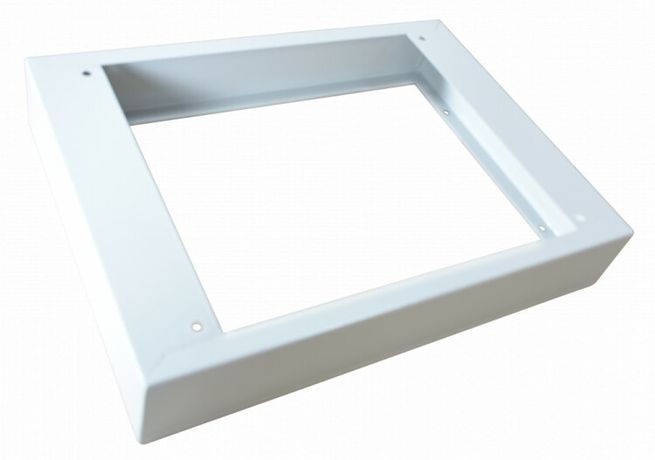

Цоколь 100x600x450 ЦВ-01 от DEKraft - это металлический основание для установки распределительных устройств, обеспечивающее жесткую и устойчивую платформу для сборки шкафов ВРУ. Артикул 31241dek соответствует полному комплекту цоколя серии ЦВ-01, предназначенному для монтажа в промышленных условиях.

Назначение и область применения

Цоколь 100x600x450 ЦВ-01 используется как базовый элемент для сборки шкафов распределительных устройств (ВРУ) серии ЦС. Он обеспечивает фиксацию корпуса на полу, повышает устойчивость всей конструкции и позволяет легко комбинировать несколько шкафов в линии или парой «спина к спине». Подходит для установки в производственных помещениях, на объектах ЖКХ, энергетики и транспорта, где требуется надежная и долговечная конструкция.

Технические характеристики

• Формат: 100×600×450 мм (высота × ширина × глубина)
• Материал: сталь - прочная, устойчивая к механическим воздействиям
• Цвет: серый - стандартное покрытие, совместимо с другими элементами серии
• Тип исполнения: полный комплект цоколя - готов к монтажу без доп. деталей
• Гарантия: 36 месяцев

Совместимость и монтаж

Цоколь 100x600x450 ЦВ-01 совместим с корпусами ВРУ серии ЦС от DEKraft. Для сборки нескольких шкафов используются специальные профили на каркасе: соединение выполняется болтами в нескольких точках. Это гарантирует жесткость конструкции при выстраивании в ряд или попарной установке «спина к спине». Монтаж осуществляется на ровную бетонную или металлическую поверхность. Установка требует доступа снизу для затяжки крепежа.

Преимущества

• Высокая механическая прочность за счет стального корпуса
• Стандартные габариты упрощают планирование расположения шкафов
• Полный комплект исключает необходимость докупать крепления или профили
• Поддерживает модульную сборку - можно собирать длинные линии оборудования
• Серое покрытие не требует дополнительной окраски после монтажа

Ограничения применения

Цоколь 100x600x450 ЦВ-01 не предназначен для наружного монтажа - он не имеет защиты от осадков и повышенной влажности. Также не рекомендуется использовать с корпусами других серий, так как профили крепления рассчитаны исключительно на конструкции серии ЦС. Высота 100 мм не позволяет размещать крупные кабельные каналы под шкафом - для этого нужны дополнительные ниши или подпольные решетки.

Примеры использования

• Сборка линейки ВРУ в цеху для питания станков и автоматических линий
• Установка двух шкафов «спина к спине» в помещении с ограниченным пространством
• Основание для распределительного щита в подвале здания с бетонным полом

Практические советы

• Перед монтажом проверьте уровень пола - перекос более 2° снижает устойчивость собранной конструкции
• Используйте анкерные болты M8–M10 для фиксации цоколя к бетону, особенно при нагрузке на верхние шкафы
• Не забудьте предусмотреть свободный доступ к болтовым соединениям между цоколями - они находятся снизу
• При использовании нескольких цоколей в одной линии - выставляйте их по уровню до начала сборки шкафов
• Артикул 31241dek - единственный вариант полного комплекта для этой модели; другие артикулы серии не подходят
