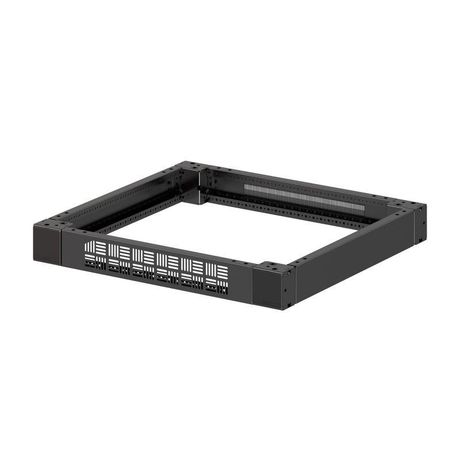

Цоколь для IT-CQE 800 x 800, RAL9005 | RBAS808 DKC ДКС

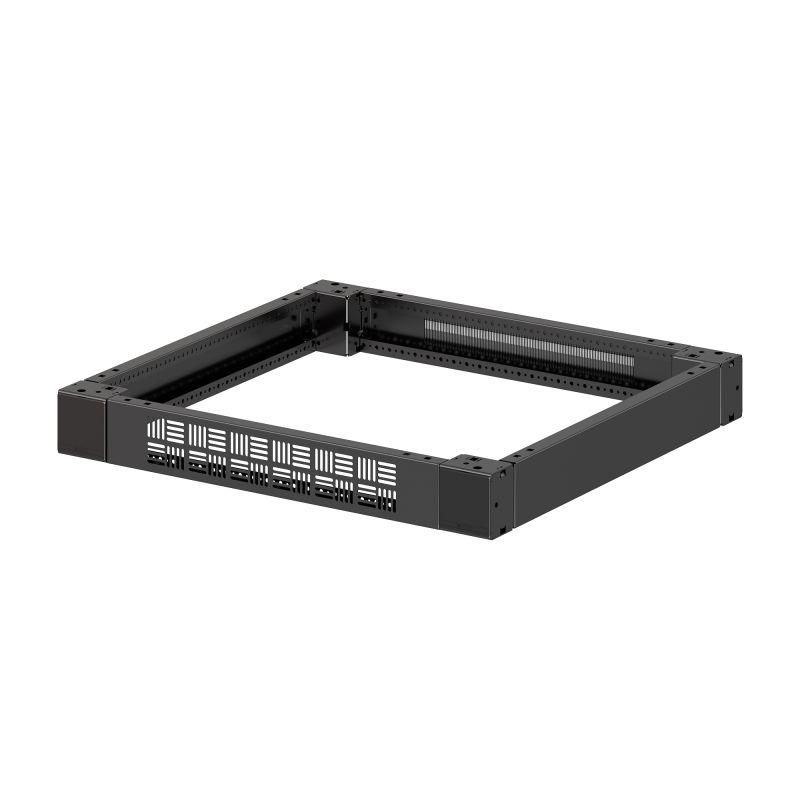

Цоколь для IT-CQE 800x800, RAL9005, ГСИ(н), ДКС - это сборная металлическая основа, предназначенная для установки шкафов серии IT-CQE. Благодаря перфорированной передней панели и щеточному вводу кабелей, он сочетает механическую прочность с функциональностью для систем вентиляции. Артикул rbas805 соответствует модели от бренда DKC (ДКС).

Назначение и область применения

Цоколь для IT-CQE 800x800, RAL9005, ГСИ(н), ДКС используется для монтажа шкафов приточно-вытяжной вентиляции на твердые поверхности. Он служит для равномерного распределения веса шкафа на пол или платформу, снижая риск деформации основания. Также обеспечивает доступ к кабелям снизу - удобно при прокладке проводов в помещениях с нижним вводом.

Технические характеристики

• Размеры: 800 × 800 мм - точно соответствуют габаритам шкафов IT-CQE
• Материал: сталь толщиной 1,5 мм - высокая жесткость и долговечность
• Максимальная нагрузка: 1500 кг - выдерживает тяжелые шкафы с оборудованием
• Цвет: черный RAL9005 - матовое полимерно-порошковое покрытие, устойчивое к царапинам и сколам
• Конструкция: разборная - четыре панели и четыре угловых опоры, собираемые болтами
• Щеточный ввод: расположен сзади - защищает от пыли и мусора при вводе кабелей
• Перфорация: передняя панель - обеспечивает естественную циркуляцию воздуха

Совместимость и монтаж

Цоколь для IT-CQE 800x800, RAL9005, ГСИ(н), ДКС совместим исключительно с шкафами серии IT-CQE того же размера. Установка выполняется на ровную, несущую поверхность. Все элементы крепятся друг к другу с помощью болтов - сборка не требует сварки. Для монтажа кабелей используйте задний щеточный ввод: пропустите провода через него, затем закрепите шкаф на цоколе. Не рекомендуется использовать с другими сериями шкафов - несоответствие посадочных мест может повредить корпус.

Преимущества

• Разборная конструкция - легко транспортировать и собирать на месте
• Щеточный ввод - минимизирует попадание пыли и насекомых внутрь шкафа
• Перфорированная панель - способствует естественному теплообмену без необходимости в принудительной вентиляции
• Полимерно-порошковое покрытие - не требует обслуживания, не выгорает, устойчиво к химическим воздействиям
• Высокая несущая способность - позволяет устанавливать тяжелые системы с АВР, преобразователями частоты и контроллерами

Ограничения применения

• Не предназначена для наружной установки - отсутствует герметизация, не рассчитана на осадки и прямой контакт с водой
• Не подходит для помещений с повышенной влажностью (например, подвалы без вентиляции) - сталь может подвергаться коррозии при длительном контакте с конденсатом
• Не имеет заземления - необходимо дополнительно прокладывать заземляющий проводник от шкафа к основанию
• Не совместим с шкафами других размеров - даже небольшие отклонения (например, 790×790 мм) нарушают плотность посадки

Примеры использования

• Шкафы управления вентиляцией в офисных зданиях - установлены на полу в технических помещениях
• Агрегаты притока/вытяжки в медицинских учреждениях - обеспечивают чистый воздушный поток, цоколь защищает от пыли
• Контроллеры автоматизации на заводах - используются в условиях с высокими требованиями к чистоте и надежности
• Телекоммуникационные шкафы в серверных - где требуется нижний ввод кабелей и хорошая вентиляция

Практические советы

• Убедитесь, что пол под цоколем ровный - неровности вызывают перекос шкафа и напряжение в креплениях
• Проверьте посадочные отверстия на шкафе - они должны точно совпадать с угловыми опорами цоколя
• При вводе кабелей через щетку не перегружайте ее - максимальное количество проводов зависит от диаметра и количества жил; лучше использовать кабельные муфты для защиты щетки
• После монтажа проверьте заземление - подсоедините медный провод от рамы шкафа к заземляющей шине
• Не используйте цоколь как основание для оборудования, которое требует виброизоляции - он не гасит вибрации
